钢筋与混凝土新技术-自密实混凝土技术

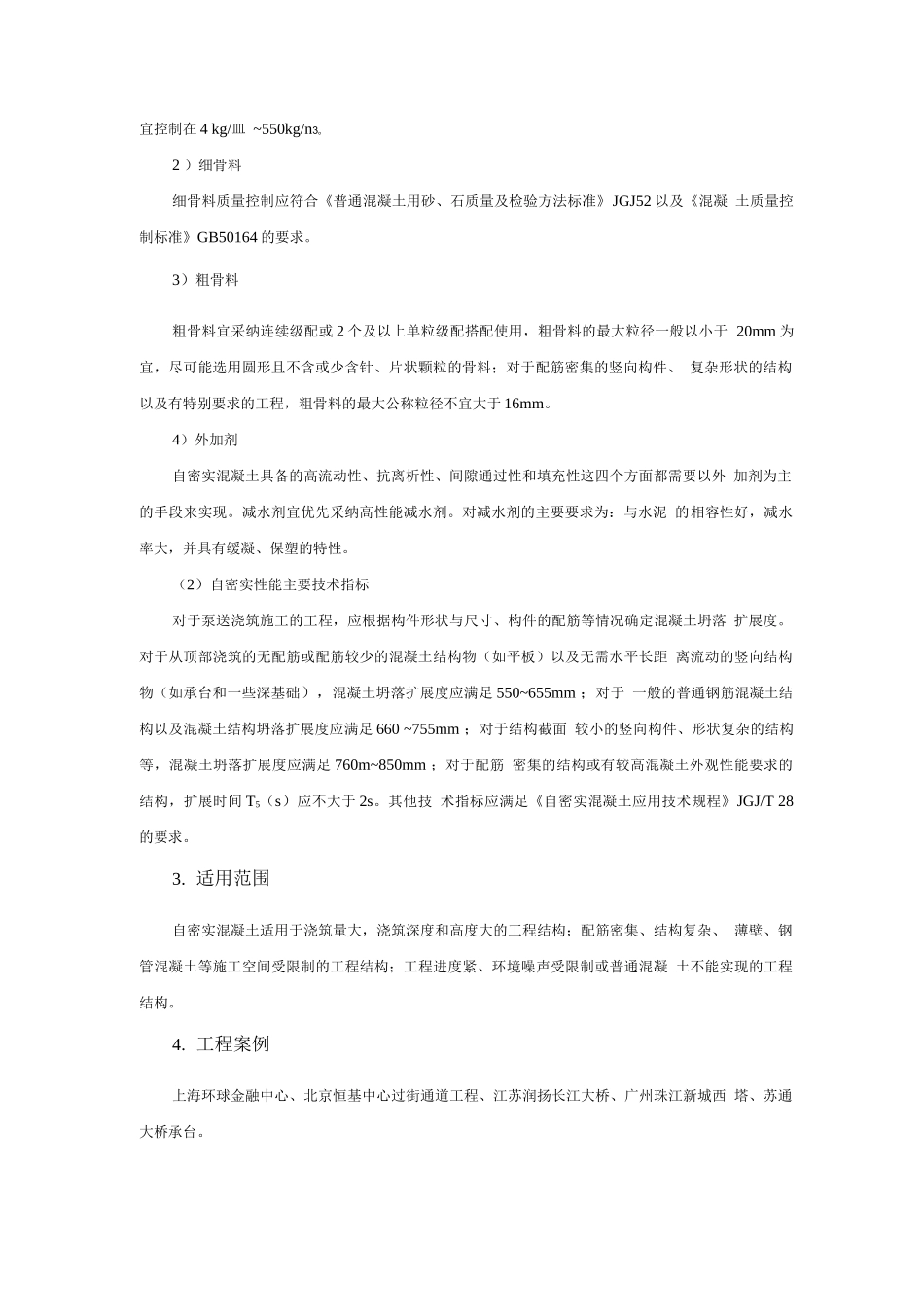

自密实混凝土技术1. 技术内容自密实混凝土（Self-Compacting Concrete 称 SCC ）具有高流动性、均匀性和稳定性， 浇筑时无需或仅需轻微外力振捣，能够在自重作用下流动并能充满模板空间的混凝土，属于 高性能混凝土的一种。自密实混凝土技术主要包括：自密实混凝土的流动性、填充性、保塑 性控制技术；自密实混凝土配合比设计；自密实混凝土早期收缩控制技术。（1）自密实混凝土流动性、填充性、保塑性控制技术自密实混凝土拌合物应具有良好的工作性，包括流动性、填充性和保水性等。通过骨料 的级配控制、优选掺合料以及高效（高性能）减水剂来实现混凝土的高流动性、高填充性。 其测试方法主要有坍落扩展度和扩展时间试验方法、J 环扩展度试验方法、离析率筛析试验 方法、粗骨料振动离析率跳桌试验方法等。（2）配合比设计自密实混凝土配合比设计与普通混凝土有所不同，有全计算法、固定砂石法等。配合比 设计时，应注意以下几点要求：1）单方混凝土用水量宜为 160kg〜180kg；2）水胶比根据粉体的种类和掺量有所不同，不宜大于 0.45；3）根据单位体积用水量和水胶比计算得到单位体积粉体量，单位体积粉体量宜为 0.16〜 0.23；4）自密实混凝土单位体积浆体量宜为 0.32〜0.40（3）自密实混凝土自收缩由于自密实混凝土水胶比较低、胶凝材料用量较高，导致混凝土自收缩较大，应实行优 化配合比，加强养护等措施，预防或减少自收缩引起的裂缝。2. 技术指标（1）原材料的技术要求1）胶凝材料水泥选用较稳定的硅酸盐水泥或普通硅酸盐水泥；掺合料是自密实混凝土不可缺少的组 分之一。一般常用的掺合料有粉煤灰、磨细矿渣、硅灰、粒化高炉矿渣粉、石灰石粉等，也 可掺入复合掺合料，复合掺合料宜满足《混凝土用复合掺合料》JG/T486 中易流型或普通型 I 级的要求。胶凝材料总量宜控制在 4 kg/皿 ~550kg/n3o2 ）细骨料细骨料质量控制应符合《普通混凝土用砂、石质量及检验方法标准》JGJ52 以及《混凝 土质量控制标准》GB50164 的要求。3）粗骨料粗骨料宜采纳连续级配或 2 个及以上单粒级配搭配使用，粗骨料的最大粒径一般以小于 20mm 为宜，尽可能选用圆形且不含或少含针、片状颗粒的骨料；对于配筋密集的竖向构件、 复杂形状的结构以及有特别要求的工程，粗骨料的最大公称粒径不宜大于 16mm。4）外加剂自密实混凝土具备的高流动性、抗离析性、间隙通过性和填充性这四个方面都需要以外 加剂为主的手段来实现。减水...
