钢筋保护层控制措施

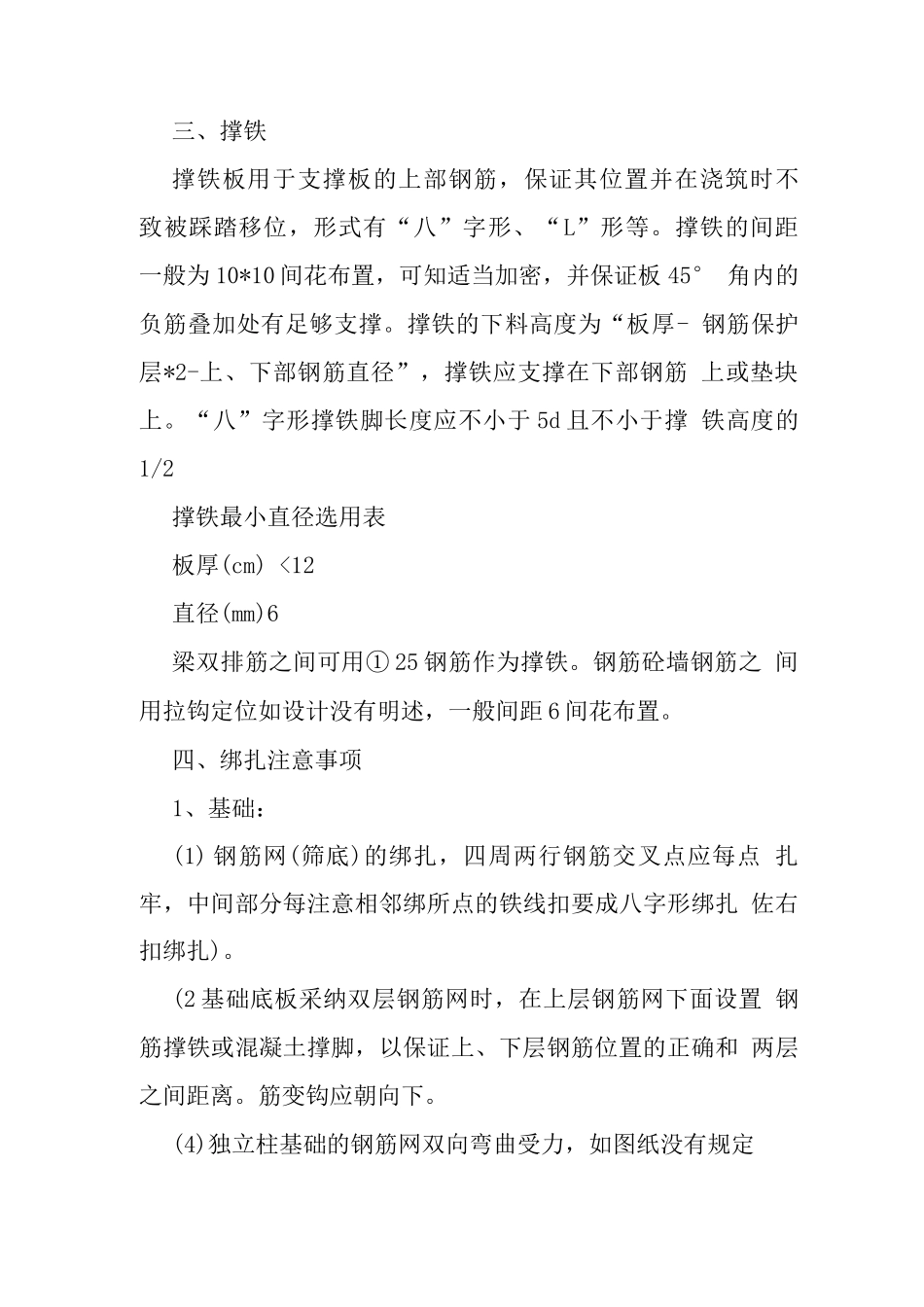

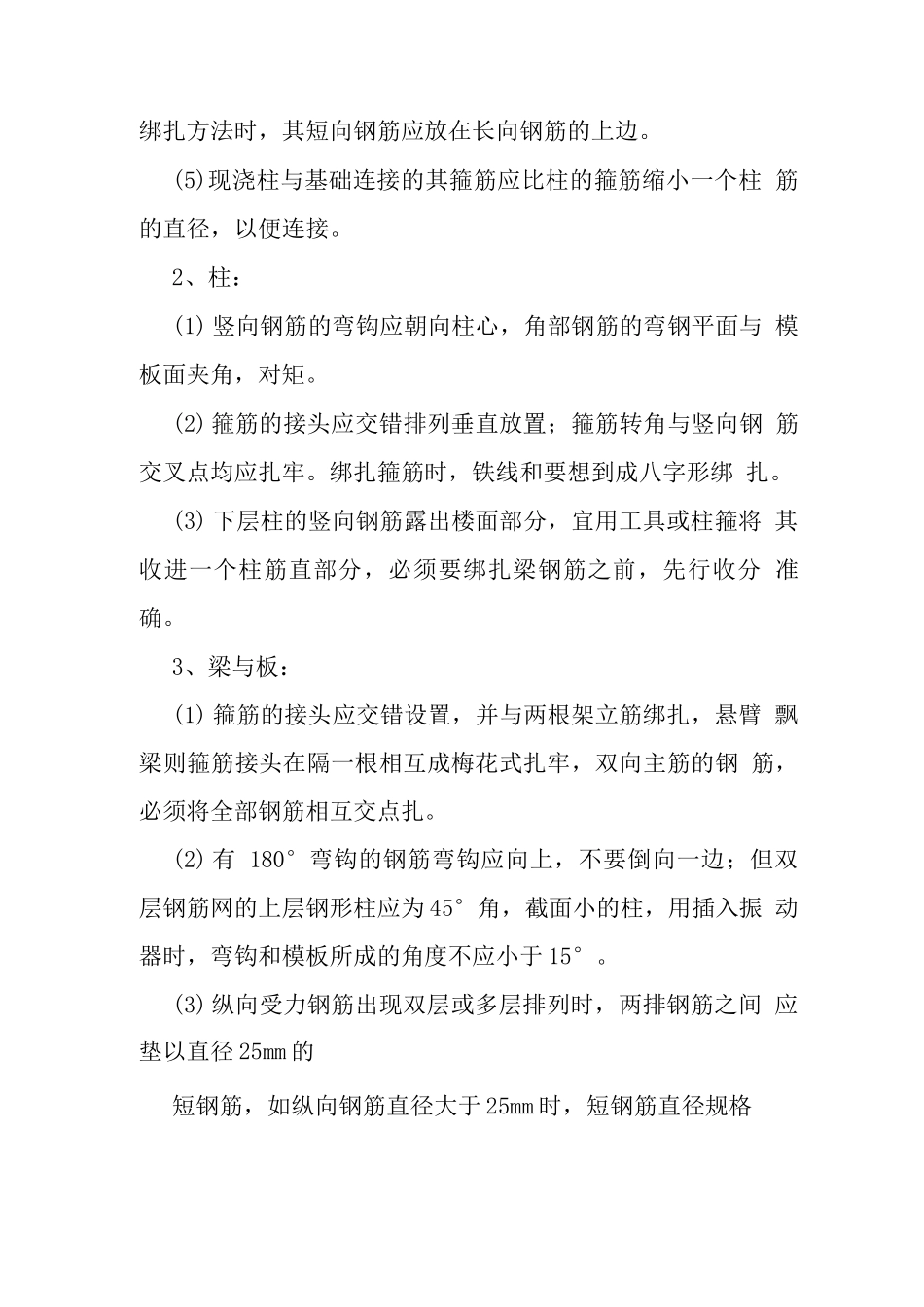

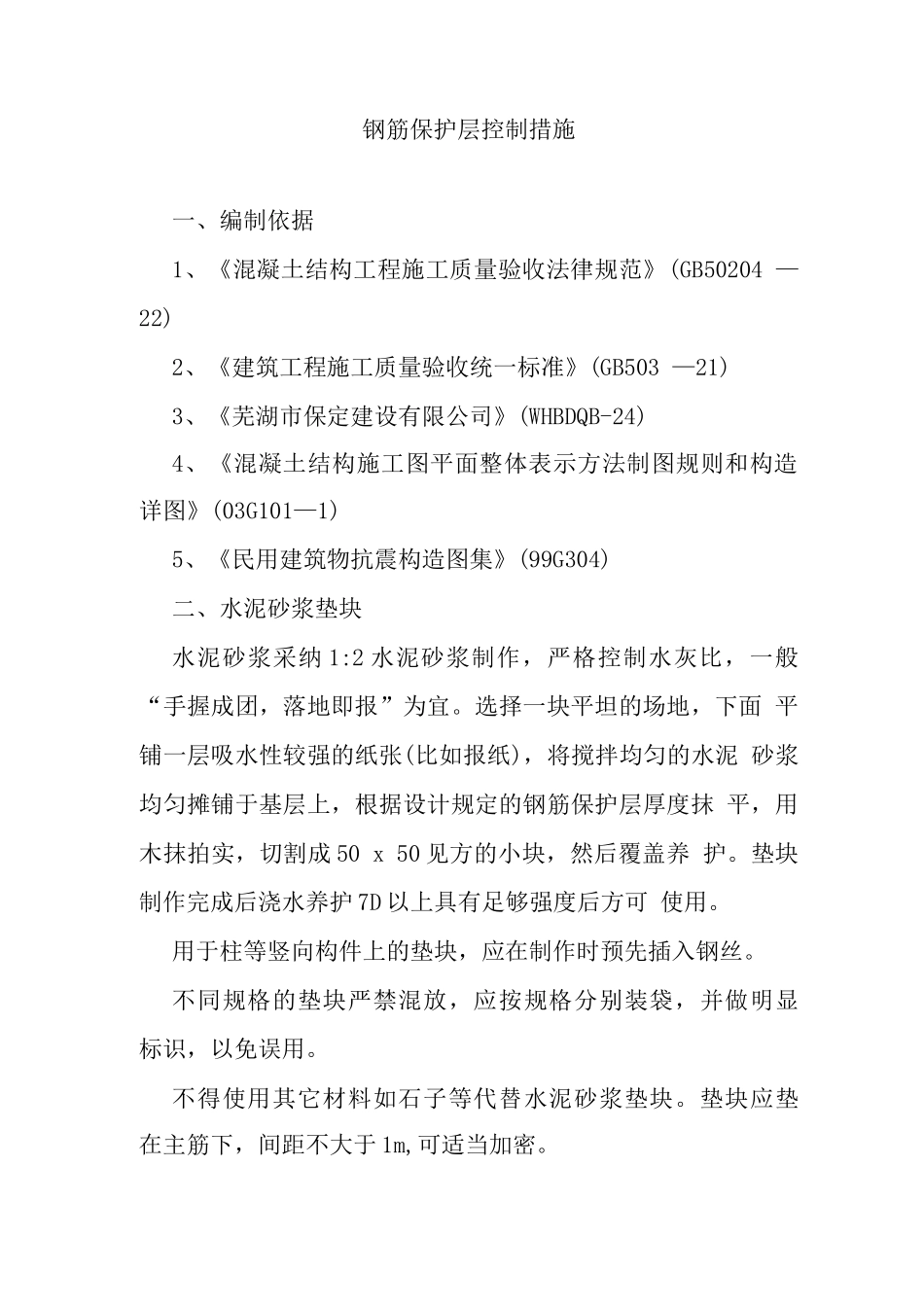

钢筋保护层控制措施一、编制依据1、《混凝土结构工程施工质量验收法律规范》(GB50204 —22)2、《建筑工程施工质量验收统一标准》(GB503 —21)3、《芜湖市保定建设有限公司》(WHBDQB-24)4、《混凝土结构施工图平面整体表示方法制图规则和构造 详图》(03G101—1)5、《民用建筑物抗震构造图集》(99G304)二、水泥砂浆垫块水泥砂浆采纳 1:2 水泥砂浆制作，严格控制水灰比，一般 “手握成团，落地即报”为宜。选择一块平坦的场地，下面 平铺一层吸水性较强的纸张(比如报纸)，将搅拌均匀的水泥 砂浆均匀摊铺于基层上，根据设计规定的钢筋保护层厚度抹 平，用木抹拍实，切割成 50 x 50 见方的小块，然后覆盖养 护。垫块制作完成后浇水养护 7D 以上具有足够强度后方可 使用。用于柱等竖向构件上的垫块，应在制作时预先插入钢丝。不同规格的垫块严禁混放，应按规格分别装袋，并做明显 标识，以免误用。不得使用其它材料如石子等代替水泥砂浆垫块。垫块应垫 在主筋下，间距不大于 1m,可适当加密。三、撑铁撑铁板用于支撑板的上部钢筋，保证其位置并在浇筑时不 致被踩踏移位，形式有“八”字形、“L”形等。撑铁的间距 一般为 10*10 间花布置，可知适当加密，并保证板 45° 角内的负筋叠加处有足够支撑。撑铁的下料高度为“板厚- 钢筋保护层*2-上、下部钢筋直径”，撑铁应支撑在下部钢筋 上或垫块上。“八”字形撑铁脚长度应不小于 5d 且不小于撑 铁高度的1/2撑铁最小直径选用表板厚(cm) <12直径(mm)6梁双排筋之间可用① 25 钢筋作为撑铁。钢筋砼墙钢筋之 间用拉钩定位如设计没有明述，一般间距 6 间花布置。四、绑扎注意事项1、基础：(1) 钢筋网(筛底)的绑扎，四周两行钢筋交叉点应每点 扎牢，中间部分每注意相邻绑所点的铁线扣要成八字形绑扎 佐右扣绑扎)。(2 基础底板采纳双层钢筋网时，在上层钢筋网下面设置 钢筋撑铁或混凝土撑脚，以保证上、下层钢筋位置的正确和 两层之间距离。筋变钩应朝向下。(4)独立柱基础的钢筋网双向弯曲受力，如图纸没有规定绑扎方法时，其短向钢筋应放在长向钢筋的上边。(5)现浇柱与基础连接的其箍筋应比柱的箍筋缩小一个柱 筋的直径，以便连接。2、柱：(1) 竖向钢筋的弯钩应朝向柱心，角部钢筋的弯钢平面与 模板面夹角，对矩。(2)箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢 筋交叉点均应扎牢。绑扎箍筋时，铁线和要想到成八字形绑 扎。(3) 下层柱的竖向钢筋露出楼面部分...
