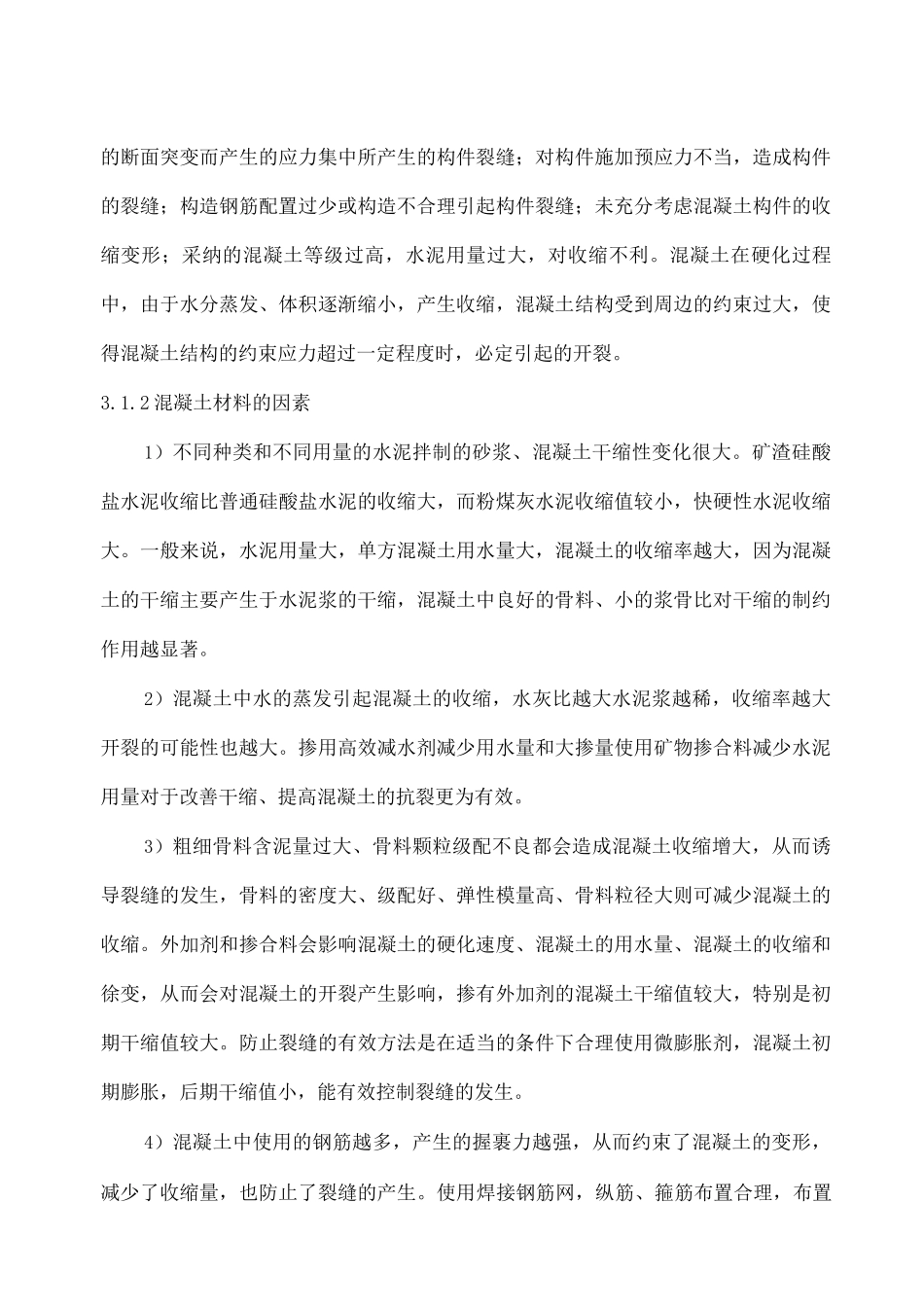

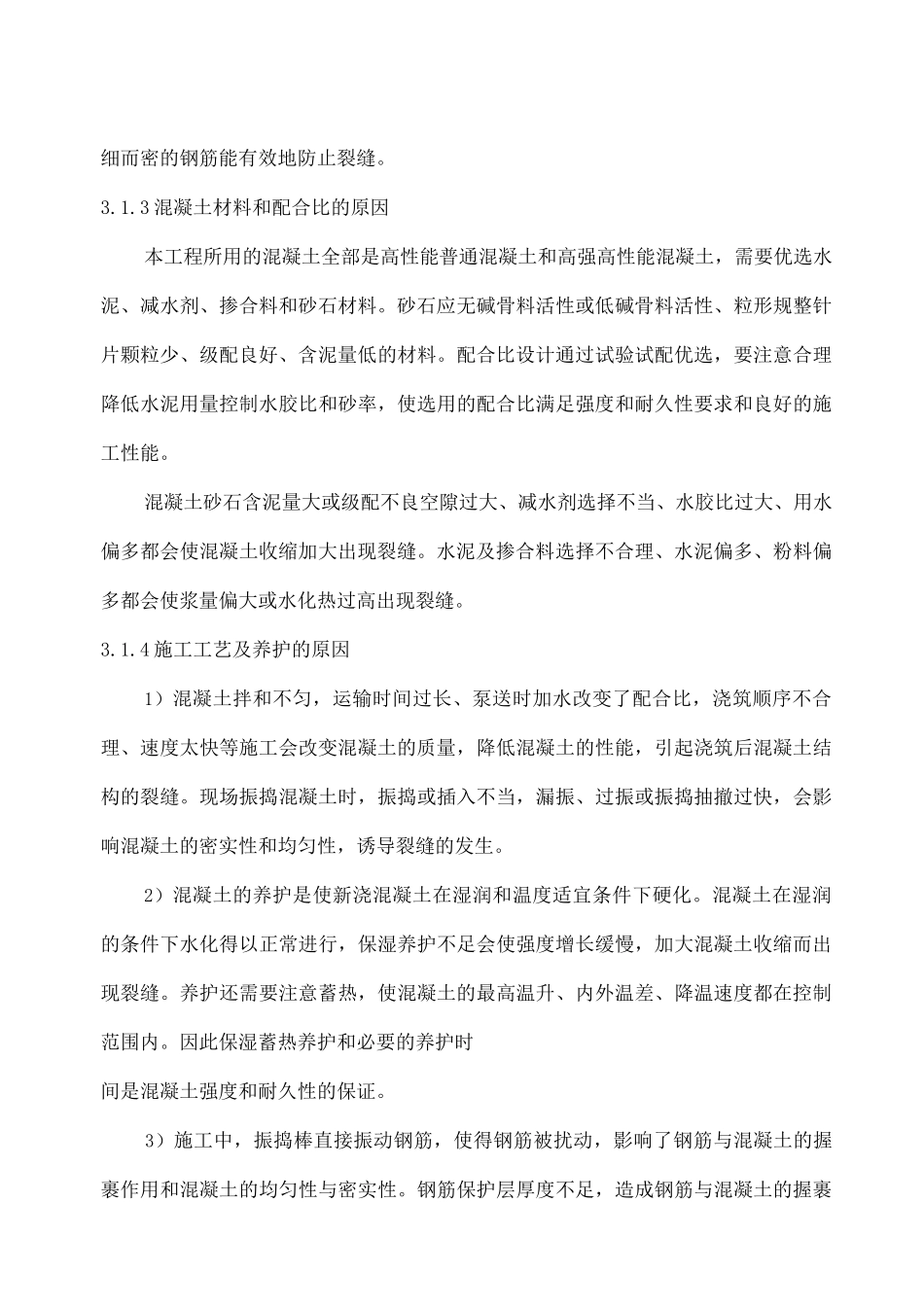

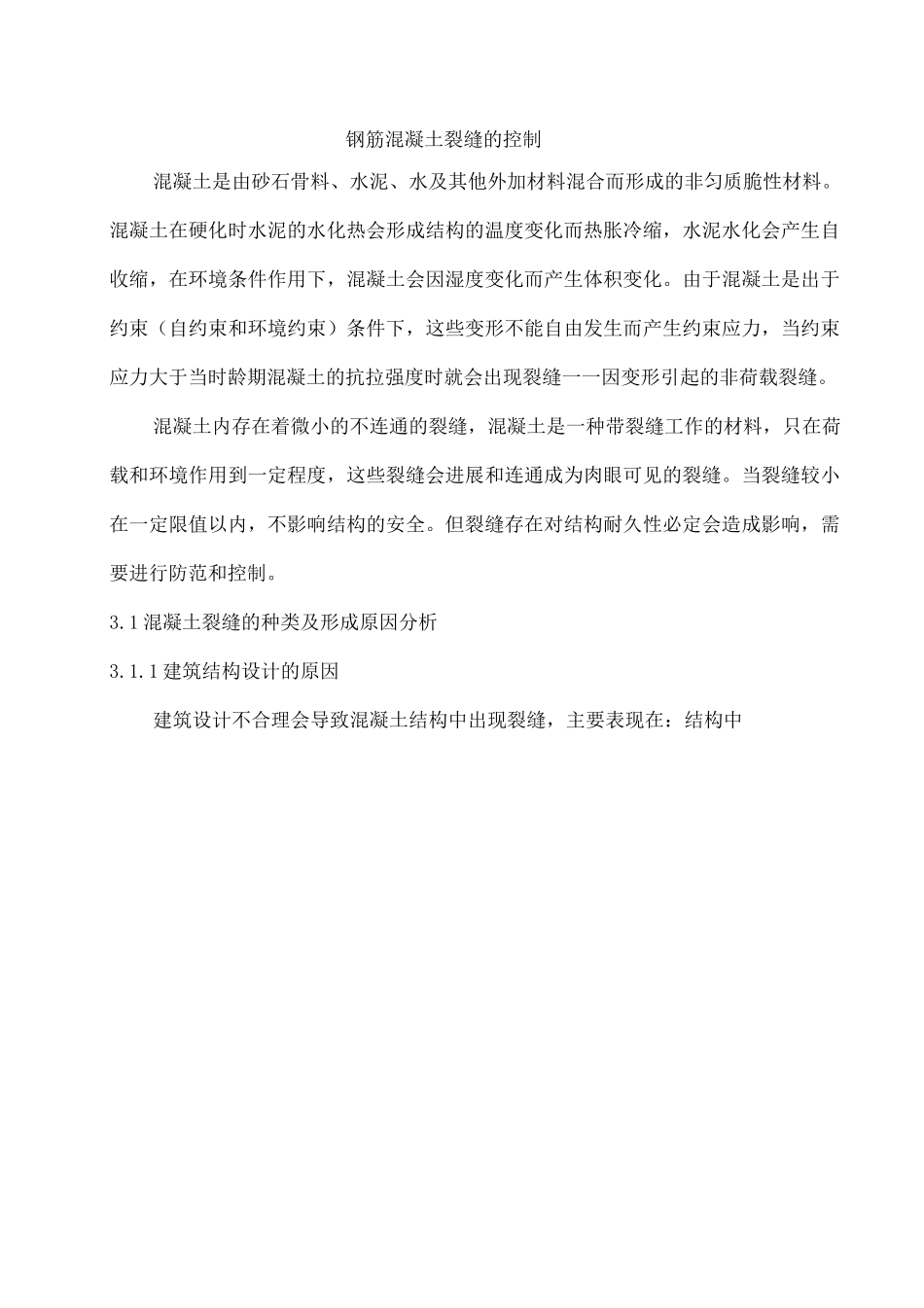

钢筋混凝土裂缝的控制混凝土是由砂石骨料、水泥、水及其他外加材料混合而形成的非匀质脆性材料。混凝土在硬化时水泥的水化热会形成结构的温度变化而热胀冷缩，水泥水化会产生自收缩，在环境条件作用下，混凝土会因湿度变化而产生体积变化。由于混凝土是出于约束（自约束和环境约束）条件下，这些变形不能自由发生而产生约束应力，当约束应力大于当时龄期混凝土的抗拉强度时就会出现裂缝一一因变形引起的非荷载裂缝。混凝土内存在着微小的不连通的裂缝，混凝土是一种带裂缝工作的材料，只在荷载和环境作用到一定程度，这些裂缝会进展和连通成为肉眼可见的裂缝。当裂缝较小在一定限值以内，不影响结构的安全。但裂缝存在对结构耐久性必定会造成影响，需要进行防范和控制。3.1 混凝土裂缝的种类及形成原因分析3.1.1 建筑结构设计的原因建筑设计不合理会导致混凝土结构中出现裂缝，主要表现在：结构中的断面突变而产生的应力集中所产生的构件裂缝；对构件施加预应力不当，造成构件的裂缝；构造钢筋配置过少或构造不合理引起构件裂缝；未充分考虑混凝土构件的收缩变形；采纳的混凝土等级过高，水泥用量过大，对收缩不利。混凝土在硬化过程中，由于水分蒸发、体积逐渐缩小，产生收缩，混凝土结构受到周边的约束过大，使得混凝土结构的约束应力超过一定程度时，必定引起的开裂。3.1.2 混凝土材料的因素1）不同种类和不同用量的水泥拌制的砂浆、混凝土干缩性变化很大。矿渣硅酸盐水泥收缩比普通硅酸盐水泥的收缩大，而粉煤灰水泥收缩值较小，快硬性水泥收缩大。一般来说，水泥用量大，单方混凝土用水量大，混凝土的收缩率越大，因为混凝土的干缩主要产生于水泥浆的干缩，混凝土中良好的骨料、小的浆骨比对干缩的制约作用越显著。2）混凝土中水的蒸发引起混凝土的收缩，水灰比越大水泥浆越稀，收缩率越大开裂的可能性也越大。掺用高效减水剂减少用水量和大掺量使用矿物掺合料减少水泥用量对于改善干缩、提高混凝土的抗裂更为有效。3）粗细骨料含泥量过大、骨料颗粒级配不良都会造成混凝土收缩增大，从而诱导裂缝的发生，骨料的密度大、级配好、弹性模量高、骨料粒径大则可减少混凝土的收缩。外加剂和掺合料会影响混凝土的硬化速度、混凝土的用水量、混凝土的收缩和徐变，从而会对混凝土的开裂产生影响，掺有外加剂的混凝土干缩值较大，特别是初期干缩值较大。防止裂缝的有效方法是在适当的条件下合理使用微膨胀剂，混凝土初期膨胀，后期干缩值小，能有效...
