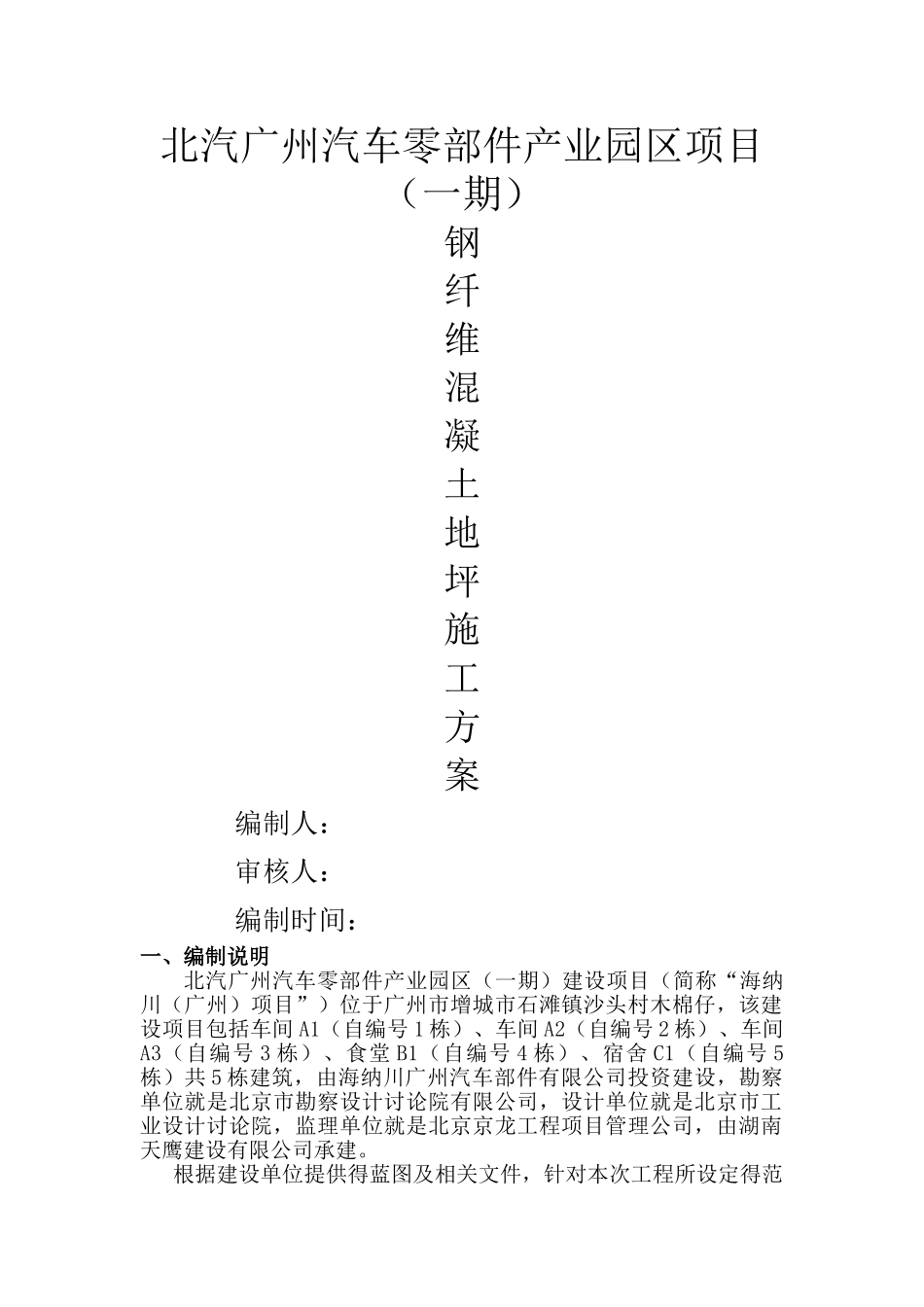

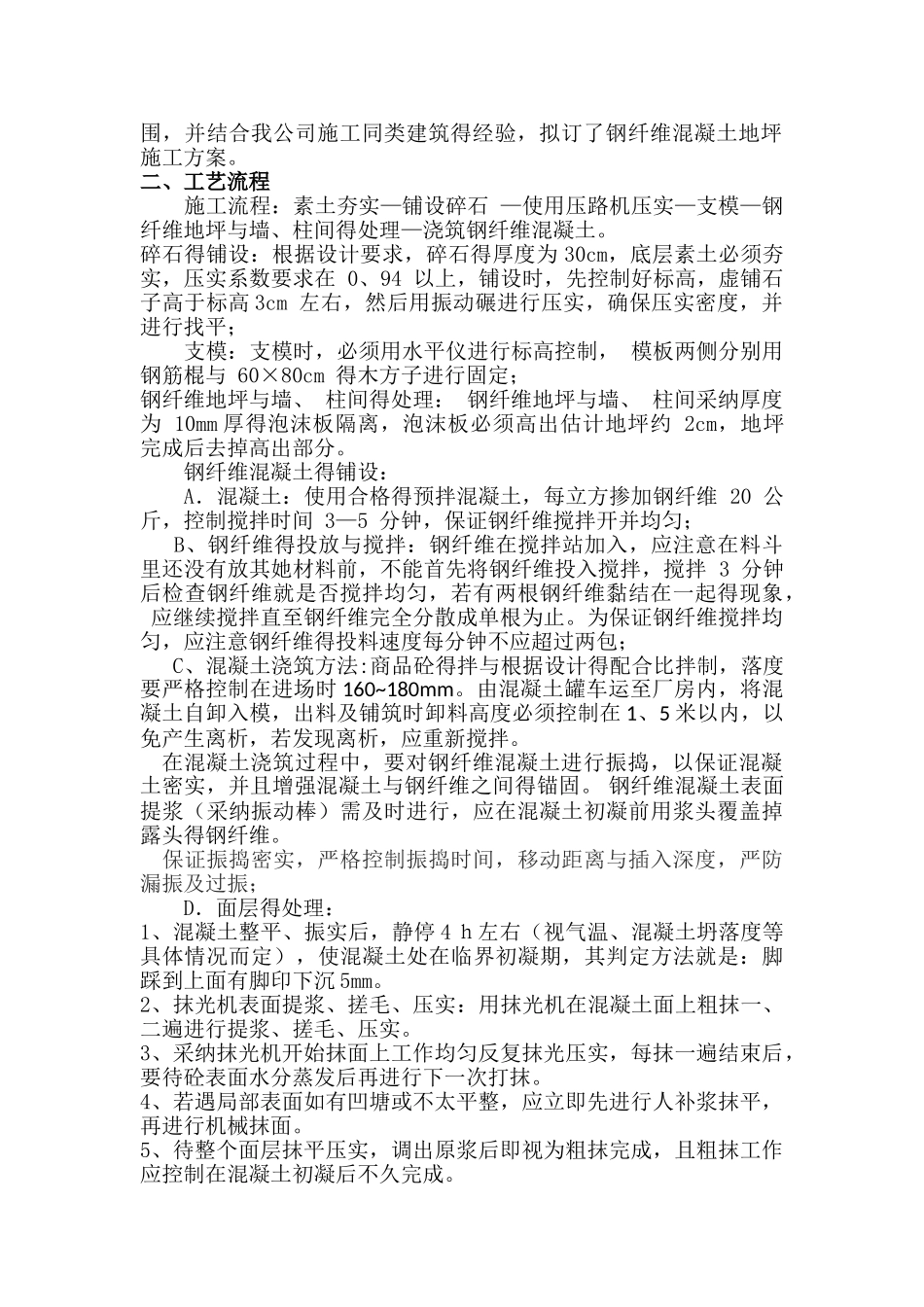

北汽广州汽车零部件产业园区项目（一期）钢纤维混凝土地坪施工方案 编制人： 审核人： 编制时间：一、编制说明北汽广州汽车零部件产业园区（一期）建设项目（简称“海纳川（广州）项目”）位于广州市增城市石滩镇沙头村木棉仔，该建设项目包括车间 A1（自编号 1 栋）、车间 A2（自编号 2 栋）、车间A3（自编号 3 栋）、食堂 B1（自编号 4 栋）、宿舍 C1（自编号 5栋）共 5 栋建筑，由海纳川广州汽车部件有限公司投资建设，勘察单位就是北京市勘察设计讨论院有限公司，设计单位就是北京市工业设计讨论院，监理单位就是北京京龙工程项目管理公司，由湖南天鹰建设有限公司承建。 根据建设单位提供得蓝图及相关文件，针对本次工程所设定得范围，并结合我公司施工同类建筑得经验，拟订了钢纤维混凝土地坪施工方案。二、工艺流程 施工流程：素土夯实—铺设碎石 —使用压路机压实—支模—钢纤维地坪与墙、柱间得处理—浇筑钢纤维混凝土。碎石得铺设：根据设计要求，碎石得厚度为 30cm，底层素土必须夯实，压实系数要求在 0、94 以上，铺设时，先控制好标高，虚铺石子高于标高 3cm 左右，然后用振动碾进行压实，确保压实密度，并进行找平； 支模：支模时，必须用水平仪进行标高控制， 模板两侧分别用钢筋棍与 60×80cm 得木方子进行固定；钢纤维地坪与墙、 柱间得处理： 钢纤维地坪与墙、 柱间采纳厚度为 10mm 厚得泡沫板隔离，泡沫板必须高出估计地坪约 2cm，地坪完成后去掉高出部分。 钢纤维混凝土得铺设： A．混凝土：使用合格得预拌混凝土，每立方掺加钢纤维 20 公斤，控制搅拌时间 3—5 分钟，保证钢纤维搅拌开并均匀； B、钢纤维得投放与搅拌：钢纤维在搅拌站加入，应注意在料斗里还没有放其她材料前，不能首先将钢纤维投入搅拌，搅拌 3 分钟后检查钢纤维就是否搅拌均匀，若有两根钢纤维黏结在一起得现象， 应继续搅拌直至钢纤维完全分散成单根为止。为保证钢纤维搅拌均匀，应注意钢纤维得投料速度每分钟不应超过两包； C、混凝土浇筑方法:商品砼得拌与根据设计得配合比拌制，落度要严格控制在进场时 160~180mm。由混凝土罐车运至厂房内，将混凝土自卸入模，出料及铺筑时卸料高度必须控制在 1、5 米以内，以免产生离析，若发现离析，应重新搅拌。 在混凝土浇筑过程中，要对钢纤维混凝土进行振捣，以保证混凝土密实，并且增强混凝土与钢纤维之间得锚固。 钢纤维混凝土表面提浆（采纳振动棒）需及...
