钢箱梁施工组织设计

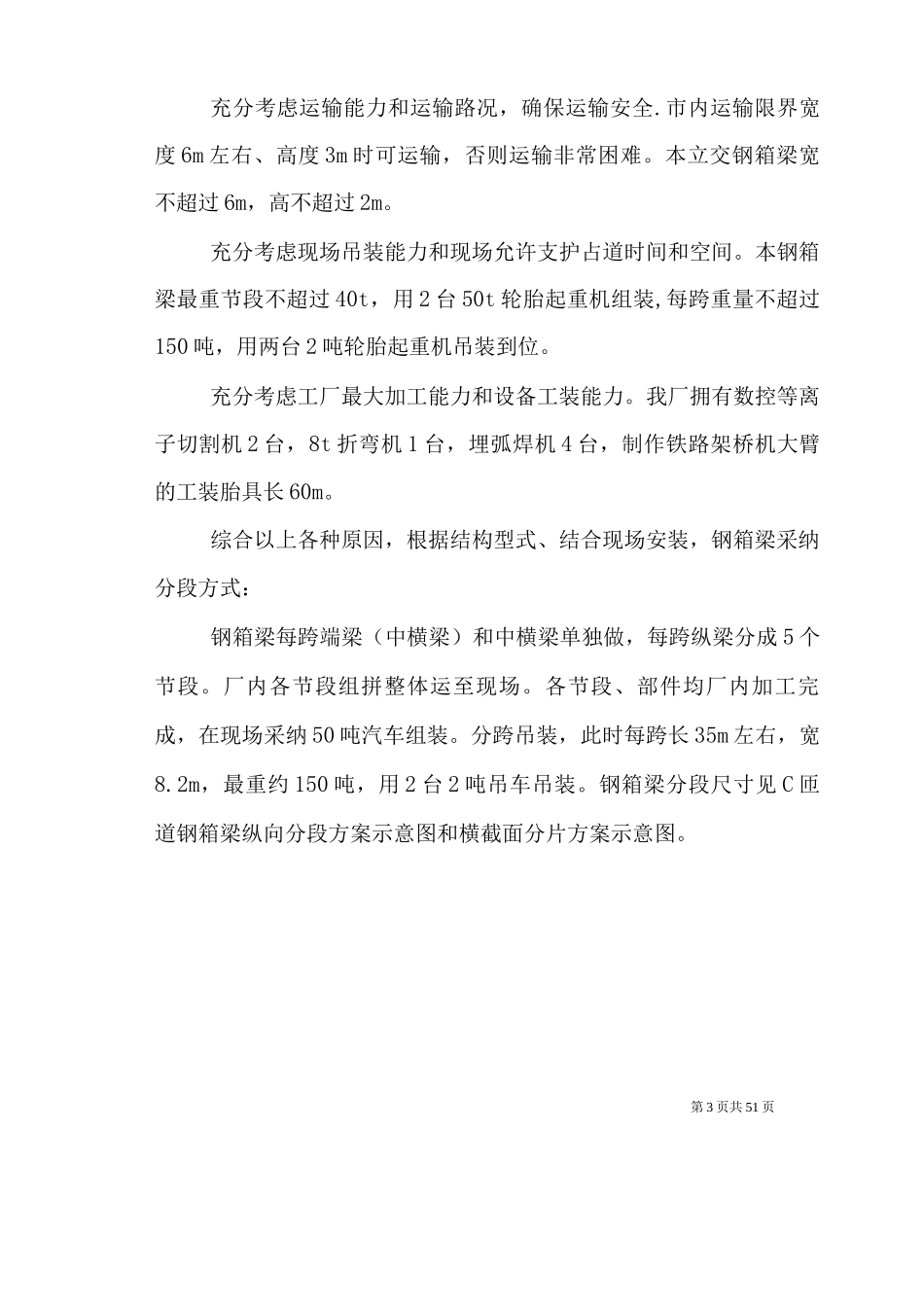

钢箱梁施工组织设计编制：审核：审批年 7 月钢箱梁施工组织设计一、概述钢箱梁部分全长 239.503 米，桥线路中心线水平布置为圆曲线加部分样条曲线，纵向按桥面设计有一定纵坡，桥面横截面按曲线方向设计为 0.48%〜2%横坡.其中 C 匝道为四跨一联，长 34. 529 米 + 34.154 米 + 34.152 米 + 38。069 米=140.91 米，D 匝道为三跨一联，长 33.849 米+ 31。556 米+ 33.188 米= 98.593 米。桥面宽8。2 米。桥梁在厂内采纳小节段顶板朝下盖板朝上反向制作，小节段运至现场翻面单跨拼接好整体吊装.现场用 2 台 2 吨的汽车吊吊装到位。根据现场实际情况，先安装 C 匝道钢箱梁,安装顺序为 CK0 -CK1 -CK2 -CK3 -CK4。二、执行标准本桥钢结构制造应以施工设计图及本加工制作和安装技术说明为基本标准和依据，并参照下列法律规范和标准执行。1)、《公路桥涵施工技术法律规范》(JTJ041-20 )第 1 页共 51 页2) 、《钢结构工程施工及验收法律规范》(GB50205-21 )3) 、《铁路钢桥制造法律规范》(TB10212-98)4) 、《建筑钢结构焊接技术规程》(JGJ 81-22)5) 、《手工电弧焊焊接接头的基本形式与尺寸》(GB985-88)6、《埋弧焊焊缝坡的基本形式与尺寸》(GB986 — 88)7)、《钢熔化焊对接接头射线照相和质量分级》(GB3323-87 )8) 、涂装前钢材表面锈蚀等级和除锈等级 GB/T 8923-19889) 、钢焊缝手工超声波探伤方法和探伤结果分级 GB/T11345—198910) 、《造船用球扁钢》(GB9945-88 )11) 、《桥梁用结构钢》(GB/T714-20)12)、《厚钢板超声波探伤检验办法中》(GB2970—91)三、总体施工方案3.1 钢箱梁节段分段原则充分考虑钢箱梁的结构特点和整体受力的合理性，满足设计要求。本方案中钢箱梁分段为：端梁、中横梁、每跨纵梁分为 5 小段。所有分段截面均远离支座及跨中处，避开了在应力集中处分段。充分考虑铁路钢桥和钢箱梁的设计法律规范和制造法律规范，满足相应法律规范要求。本方案中主要受力上、下盖板及腹板拼接焊缝均按法律规范要求不在同一截面上，错开 2mm 以上。充分考虑钢材料的供货规格尺寸，保证原材料的供货来原，第 2 页共 51 页钢箱梁板料长不超过12m，宽不超过2.5m.充分考虑运输能力和运输路况，确保运输安全.市内运输限界宽度 6m 左右、高度 3m 时可运输，否则运输非常困难。本立交钢箱梁宽不超过 6m，高不超过 2m。充分考虑现场吊装能力和现场允许支护占道时间和空间。本钢...
