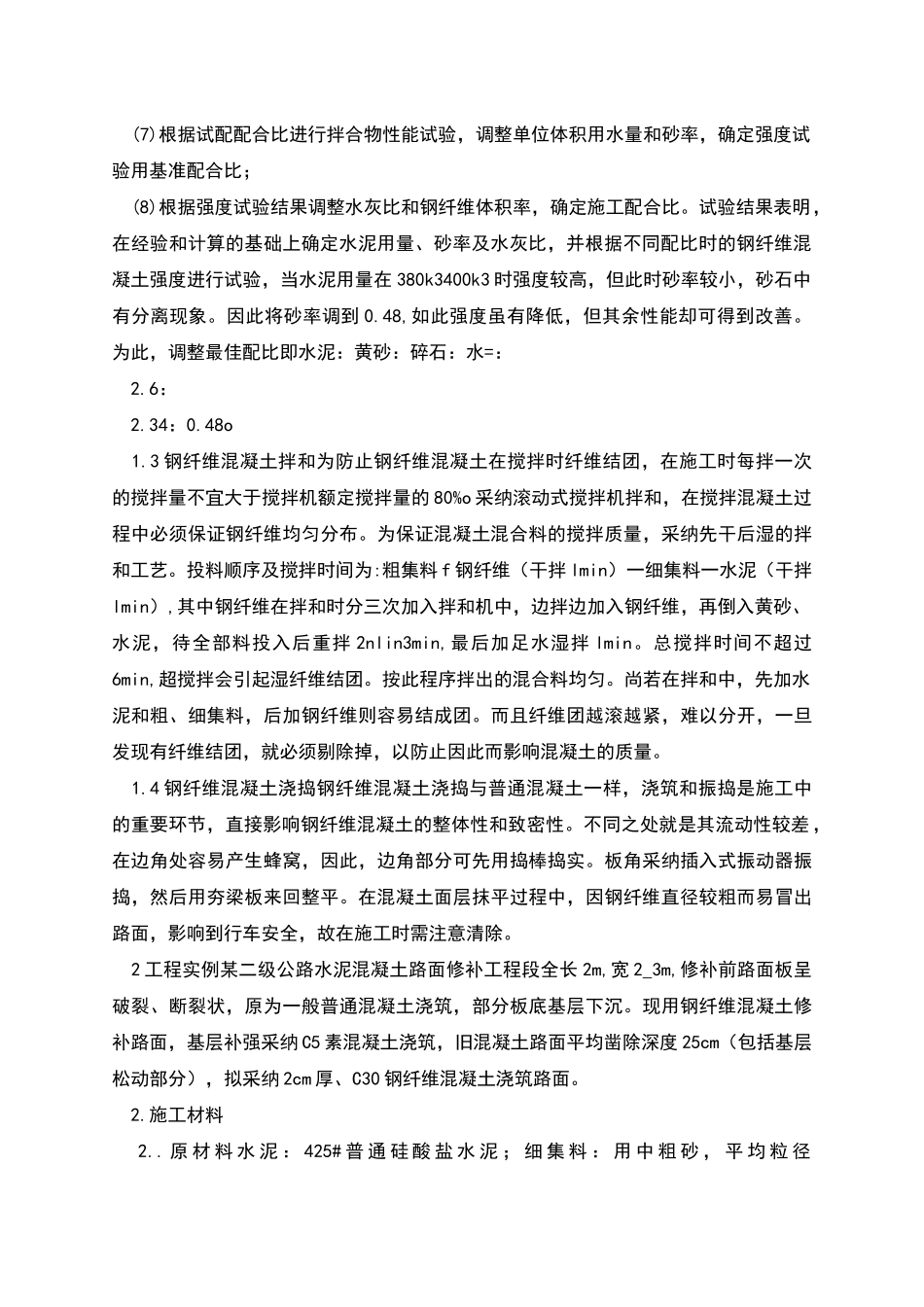

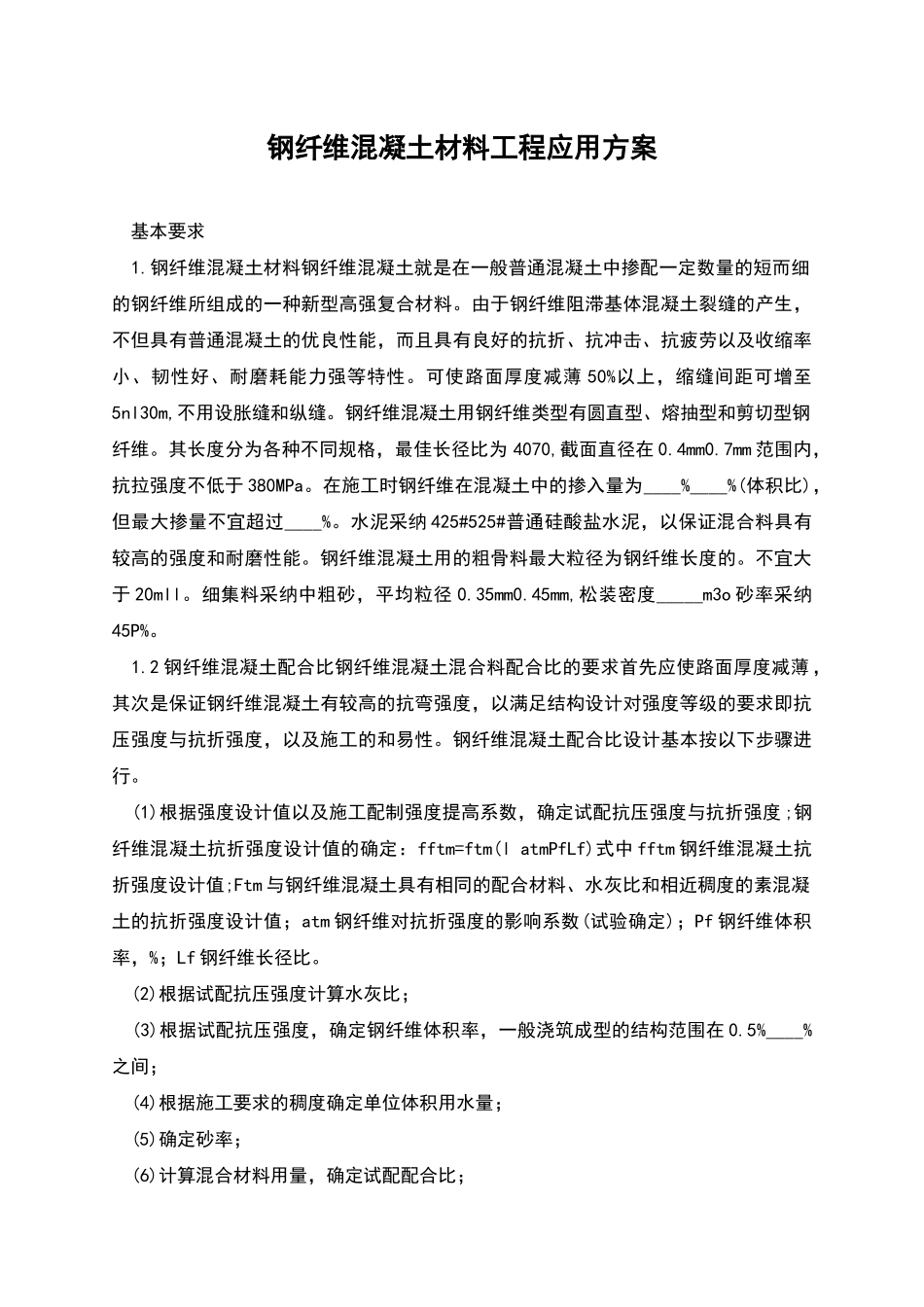

钢纤维混凝土材料工程应用方案 基本要求 1.钢纤维混凝土材料钢纤维混凝土就是在一般普通混凝土中掺配一定数量的短而细的钢纤维所组成的一种新型高强复合材料。由于钢纤维阻滞基体混凝土裂缝的产生，不但具有普通混凝土的优良性能，而且具有良好的抗折、抗冲击、抗疲劳以及收缩率小、韧性好、耐磨耗能力强等特性。可使路面厚度减薄 50%以上，缩缝间距可增至5nl30m,不用设胀缝和纵缝。钢纤维混凝土用钢纤维类型有圆直型、熔抽型和剪切型钢纤维。其长度分为各种不同规格，最佳长径比为 4070,截面直径在 0.4mm0.7mm 范围内，抗拉强度不低于 380MPa。在施工时钢纤维在混凝土中的掺入量为____%____%(体积比)，但最大掺量不宜超过____%。水泥采纳 425#525#普通硅酸盐水泥，以保证混合料具有较高的强度和耐磨性能。钢纤维混凝土用的粗骨料最大粒径为钢纤维长度的。不宜大于 20mll。细集料采纳中粗砂，平均粒径 0.35mm0.45mm,松装密度_____m3o 砂率采纳45P%。 1.2 钢纤维混凝土配合比钢纤维混凝土混合料配合比的要求首先应使路面厚度减薄 ，其次是保证钢纤维混凝土有较高的抗弯强度，以满足结构设计对强度等级的要求即抗压强度与抗折强度，以及施工的和易性。钢纤维混凝土配合比设计基本按以下步骤进行。 (1)根据强度设计值以及施工配制强度提高系数，确定试配抗压强度与抗折强度 ;钢纤维混凝土抗折强度设计值的确定：fftm=ftm(l atmPfLf)式中 fftm 钢纤维混凝土抗折强度设计值;Ftm 与钢纤维混凝土具有相同的配合材料、水灰比和相近稠度的素混凝土的抗折强度设计值；atm 钢纤维对抗折强度的影响系数(试验确定)；Pf 钢纤维体积率，%；Lf 钢纤维长径比。 (2)根据试配抗压强度计算水灰比； (3)根据试配抗压强度，确定钢纤维体积率，一般浇筑成型的结构范围在 0.5%____%之间； (4)根据施工要求的稠度确定单位体积用水量； (5)确定砂率； (6)计算混合材料用量，确定试配配合比； (7)根据试配配合比进行拌合物性能试验，调整单位体积用水量和砂率，确定强度试验用基准配合比； (8)根据强度试验结果调整水灰比和钢纤维体积率，确定施工配合比。试验结果表明，在经验和计算的基础上确定水泥用量、砂率及水灰比，并根据不同配比时的钢纤维混凝土强度进行试验，当水泥用量在 380k3400k3 时强度较高，但此时砂率较小，砂石中有分离现象。因此将砂率调到 0.48,如此强度虽有降低，但其余性能却可得到改善。为此，调整最佳配比即水泥：...
