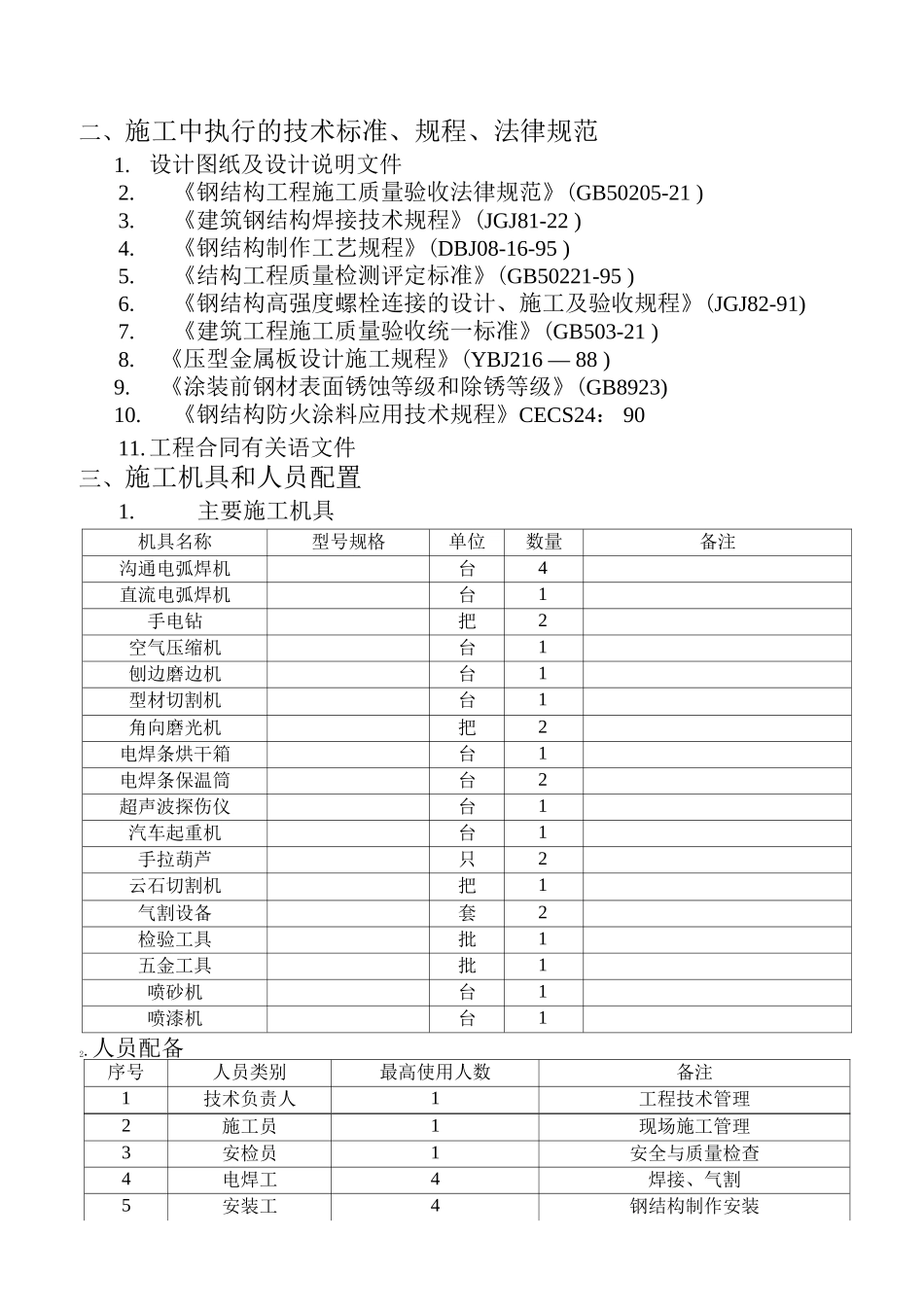

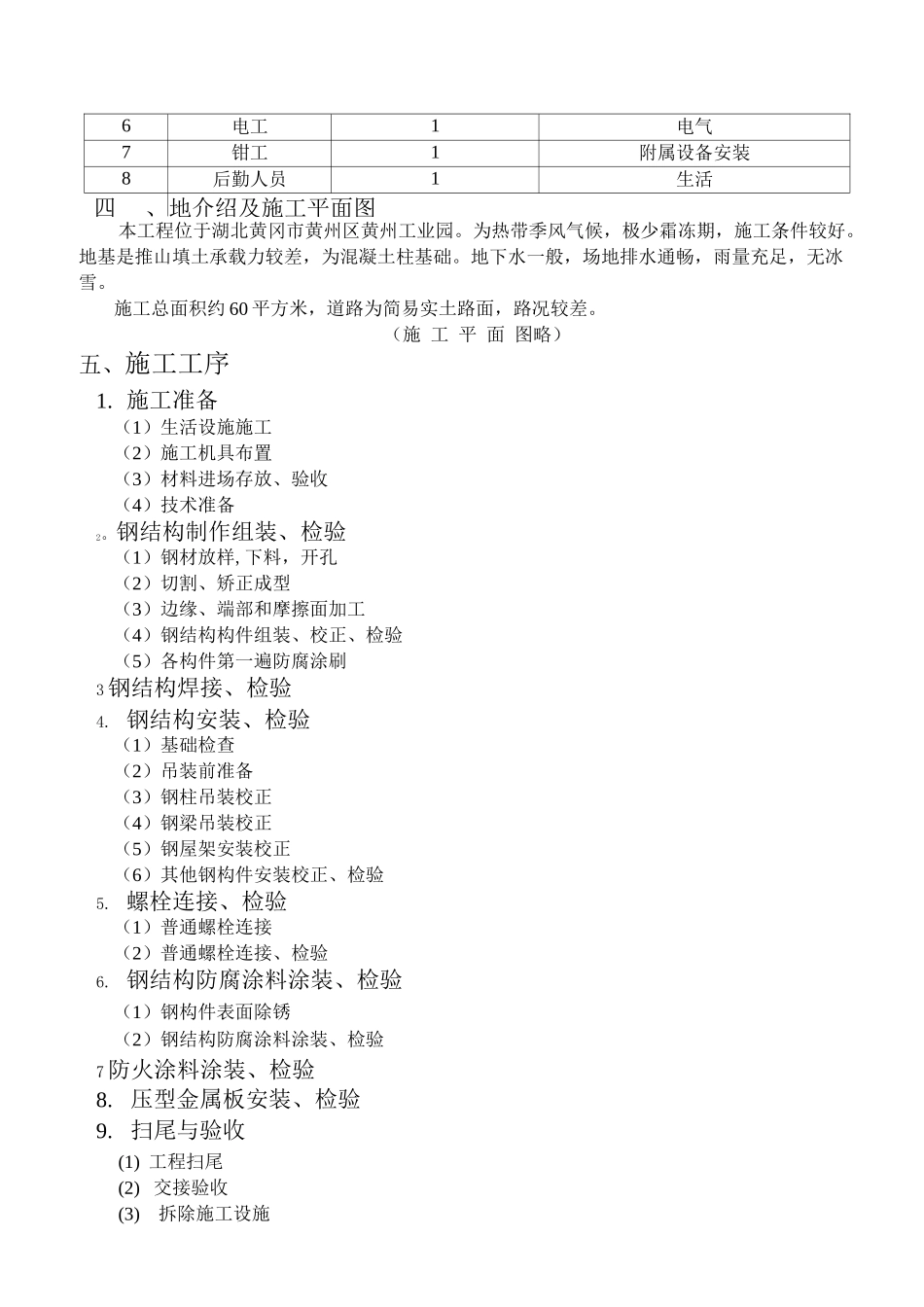

0 录一、工程概况1.工程名称2.工程地点3.工程简介二、工程施工中的技术法律规范和标准三、施工机具和人员配备1.施工机具2.人员配备四、施工平面图及场地简介五、施工工序六、施工方案1.工艺流程图2.施工准备3.钢结构构件制作、组装、检验4.钢结构焊接、检验5.钢结构安装、检验6.螺栓连接、检验7.钢结构防腐涂料涂装、检验8.钢结构防火涂料涂装、检验9.压型金属板安装、检验七、钢结构质量施工管理八、钢结构安全施工管理九、钢结构环境保护文明施工管理一、工程概况1.工程名称:钢结构车间制作安装工程2.工程地点：湖北黄冈市黄州区黄州工业园湖北中南钢构有限公司3.工程简介：本工程为单层钢结构金属压型钢板车间，钢柱、主梁均采纳 H 型钢；楼层采纳工字钢和槽钢，均采纳高强度螺栓连接;楼板为花纹钢板；檩条为镀锌 C 型钢，用普通螺栓连接固定;屋、墙面板为保温金属压型钢板，用自攻螺钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接.车间长为 37 米，宽为 12 米，檐高 18 米，共三层；人字形屋面，坡度 10%;窗采纳铝合金推拉窗，门为钢结构夹层门。本工程安全等级为二级，H 型钢为外购件，其他钢构件为现场加工.二、施工中执行的技术标准、规程、法律规范1.设计图纸及设计说明文件2.《钢结构工程施工质量验收法律规范》(GB50205-21 )3.《建筑钢结构焊接技术规程》(JGJ81-22 )4.《钢结构制作工艺规程》(DBJ08-16-95 )5.《结构工程质量检测评定标准》(GB50221-95 )6.《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)7.《建筑工程施工质量验收统一标准》(GB503-21 )8.《压型金属板设计施工规程》(YBJ216 — 88 )9.《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)10.《钢结构防火涂料应用技术规程》CECS24： 9011.工程合同有关语文件三、施工机具和人员配置1.主要施工机具机具名称型号规格单位数量备注沟通电弧焊机台4直流电弧焊机台1手电钻把2空气压缩机台1刨边磨边机台1型材切割机台1角向磨光机把2电焊条烘干箱台1电焊条保温筒台2超声波探伤仪台1汽车起重机台1手拉葫芦只2云石切割机把1气割设备套2检验工具批1五金工具批1喷砂机台1喷漆机台12.人员配备序号人员类别最高使用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安全与质量检查4电焊工4焊接、气割5安装工4钢结构制作安装6电工1电气7钳工1附属设备安装8后勤人员1生活四、地介绍及施工平面图本工程位...
