钢结构厂房施工组织设计范本

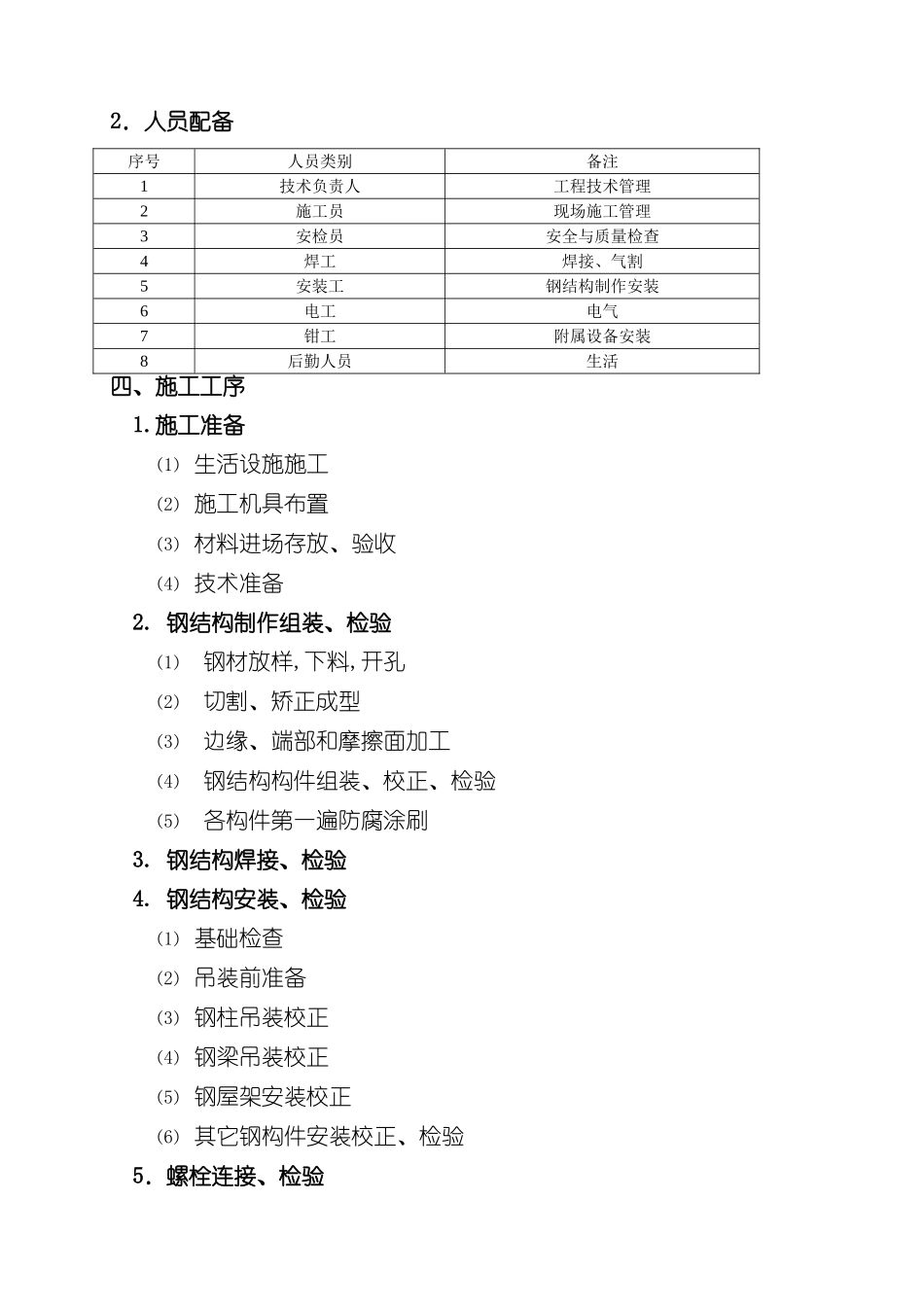

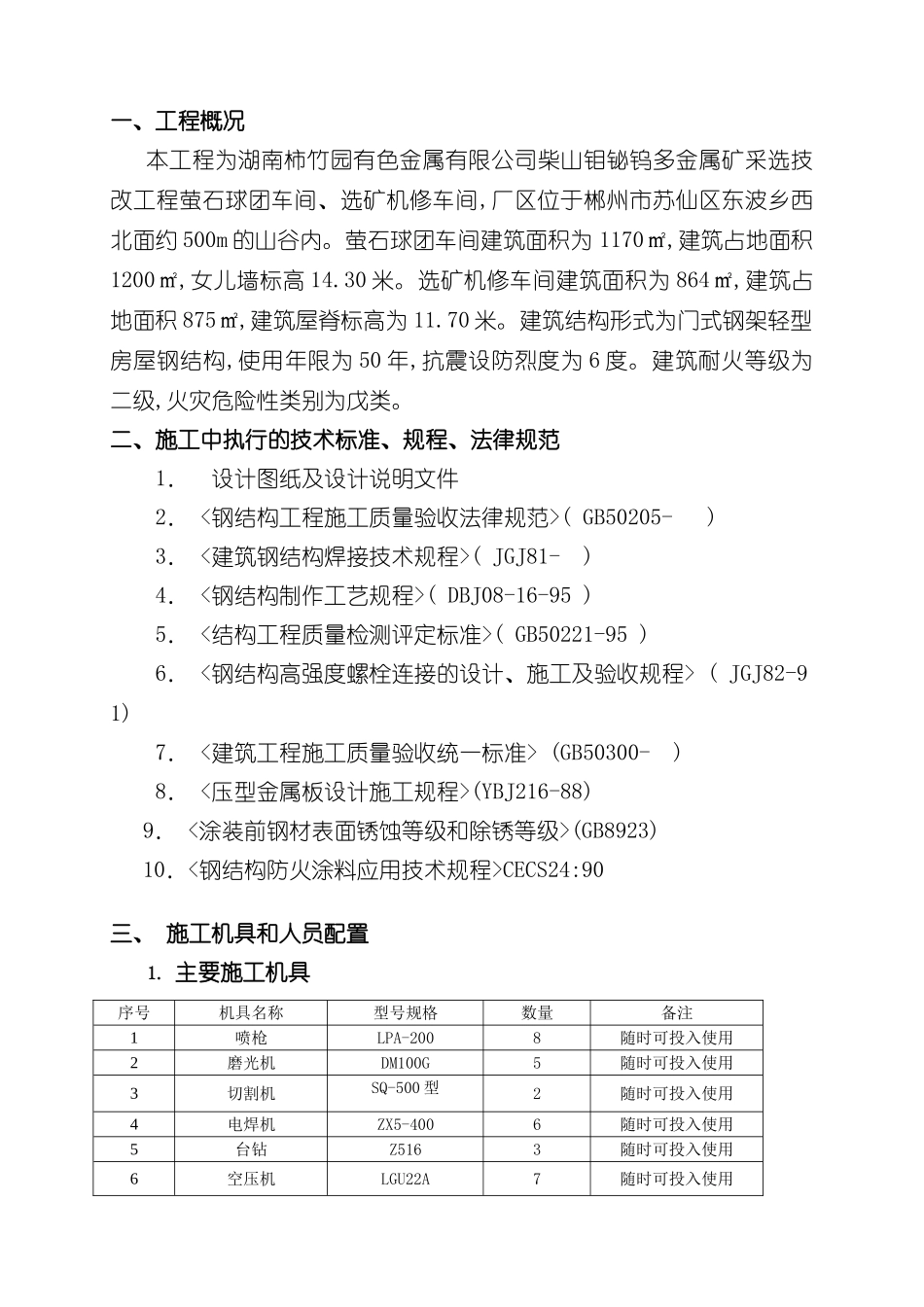

钢结构厂房施工组织设计范本一、工程概况 本工程为湖南柿竹园有色金属有限公司柴山钼铋钨多金属矿采选技改工程萤石球团车间、选矿机修车间,厂区位于郴州市苏仙区东波乡西北面约 500m 的山谷内。萤石球团车间建筑面积为 1170㎡,建筑占地面积1200㎡,女儿墙标高 14.30 米。选矿机修车间建筑面积为 864㎡,建筑占地面积 875㎡,建筑屋脊标高为 11.70 米。建筑结构形式为门式钢架轻型房屋钢结构,使用年限为 50 年,抗震设防烈度为 6 度。建筑耐火等级为二级,火灾危险性类别为戊类。二、施工中执行的技术标准、规程、法律规范1． 设计图纸及设计说明文件2． <钢结构工程施工质量验收法律规范>( GB50205- )3． <建筑钢结构焊接技术规程>( JGJ81- )4． <钢结构制作工艺规程>( DBJ08-16-95 )5． <结构工程质量检测评定标准>( GB50221-95 )6． <钢结构高强度螺栓连接的设计、施工及验收规程> ( JGJ82-91)7． <建筑工程施工质量验收统一标准> (GB50300- ) 8． <压型金属板设计施工规程>(YBJ216-88)9． <涂装前钢材表面锈蚀等级和除锈等级>(GB8923)10．<钢结构防火涂料应用技术规程>CECS24:90三、 施工机具和人员配置1．主要施工机具序号机具名称型号规格数量备注1喷枪LPA-2008随时可投入使用2磨光机DM100G5随时可投入使用3切割机SQ-500 型2随时可投入使用4电焊机ZX5-4006随时可投入使用5台钻Z5163随时可投入使用6空压机LGU22A7随时可投入使用2．人员配备序号人员类别备注1技术负责人工程技术管理2施工员现场施工管理3安检员安全与质量检查4焊工焊接、气割5安装工钢结构制作安装6电工电气7钳工附属设备安装8后勤人员生活四、施工工序 1.施工准备（1） 生活设施施工 （2） 施工机具布置（3） 材料进场存放、验收 （4） 技术准备2. 钢结构制作组装、检验（1） 钢材放样,下料,开孔（2） 切割、矫正成型（3） 边缘、端部和摩擦面加工（4） 钢结构构件组装、校正、检验 （5） 各构件第一遍防腐涂刷 3. 钢结构焊接、检验4. 钢结构安装、检验（1） 基础检查 （2） 吊装前准备（3） 钢柱吊装校正 （4） 钢梁吊装校正（5） 钢屋架安装校正 （6） 其它钢构件安装校正、检验 5．螺栓连接、检验（1）普通螺栓连接 （2）普通螺栓连接、检验 6．钢结构防腐涂料涂装、检验(1)钢构件表面除锈(2)钢结构防腐涂料涂装、检验7. 防火涂料涂装、检验 8. 压型金属板安装、检验 9. 扫尾与验收(1)工程扫尾(2)交接...
