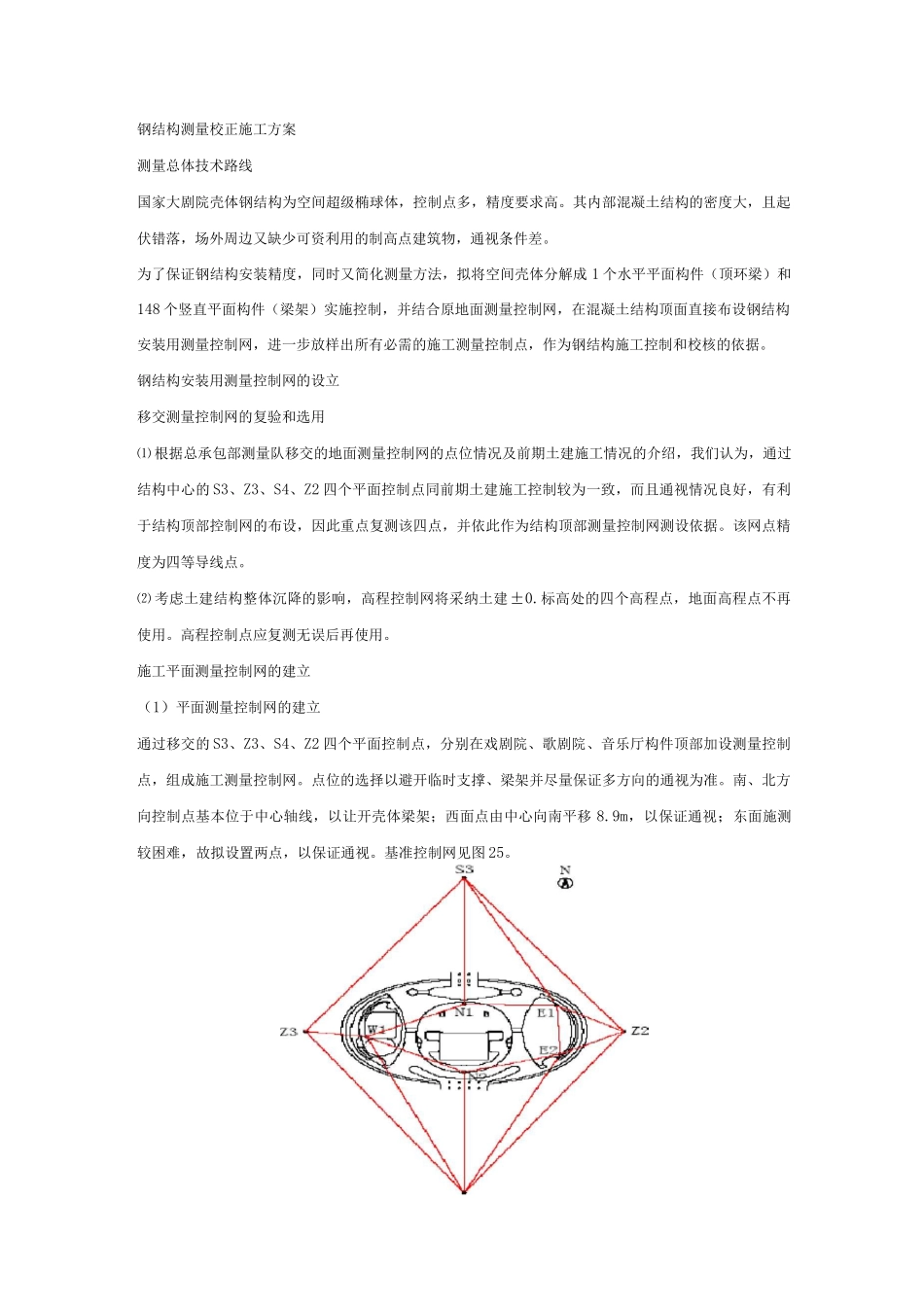

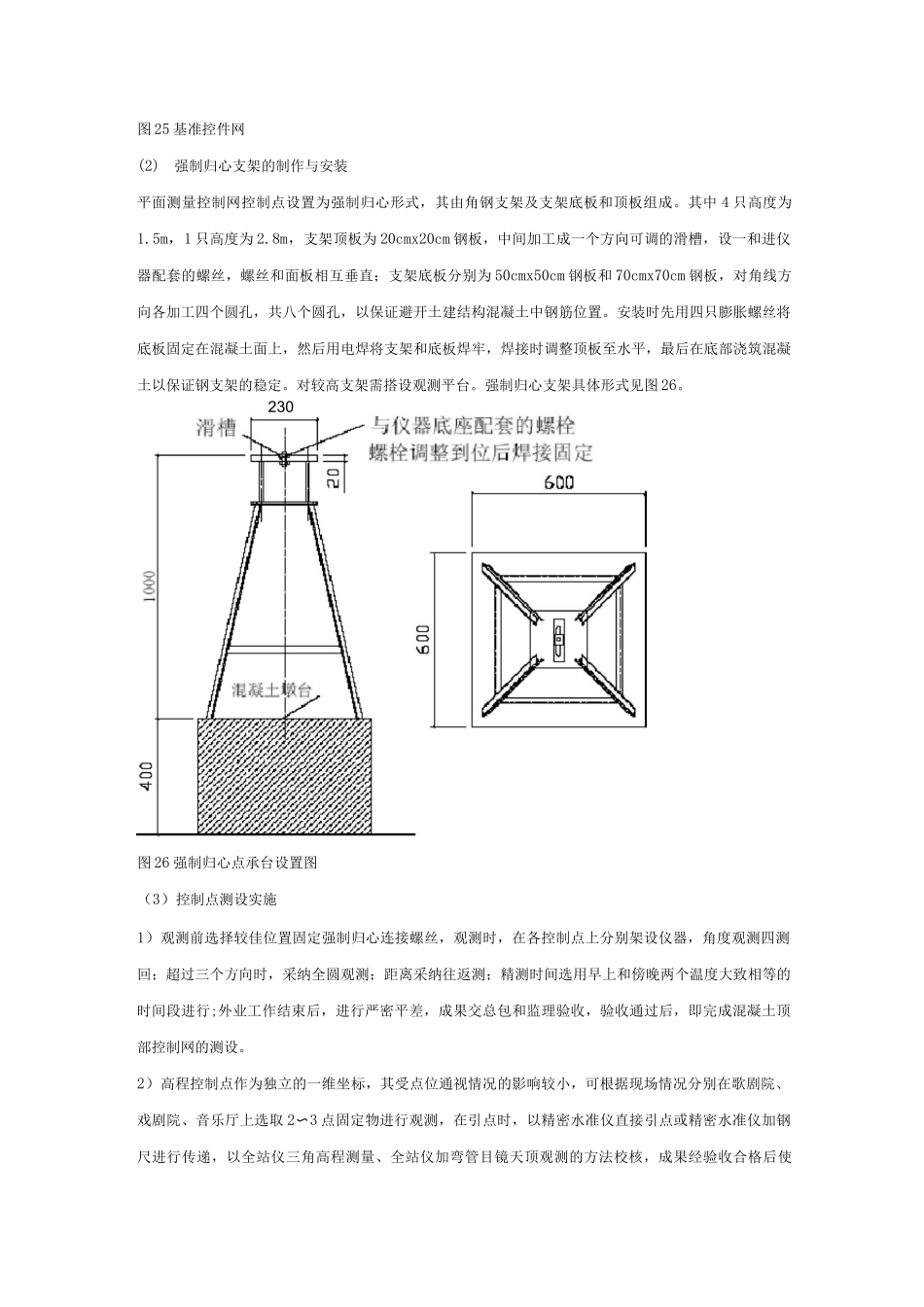

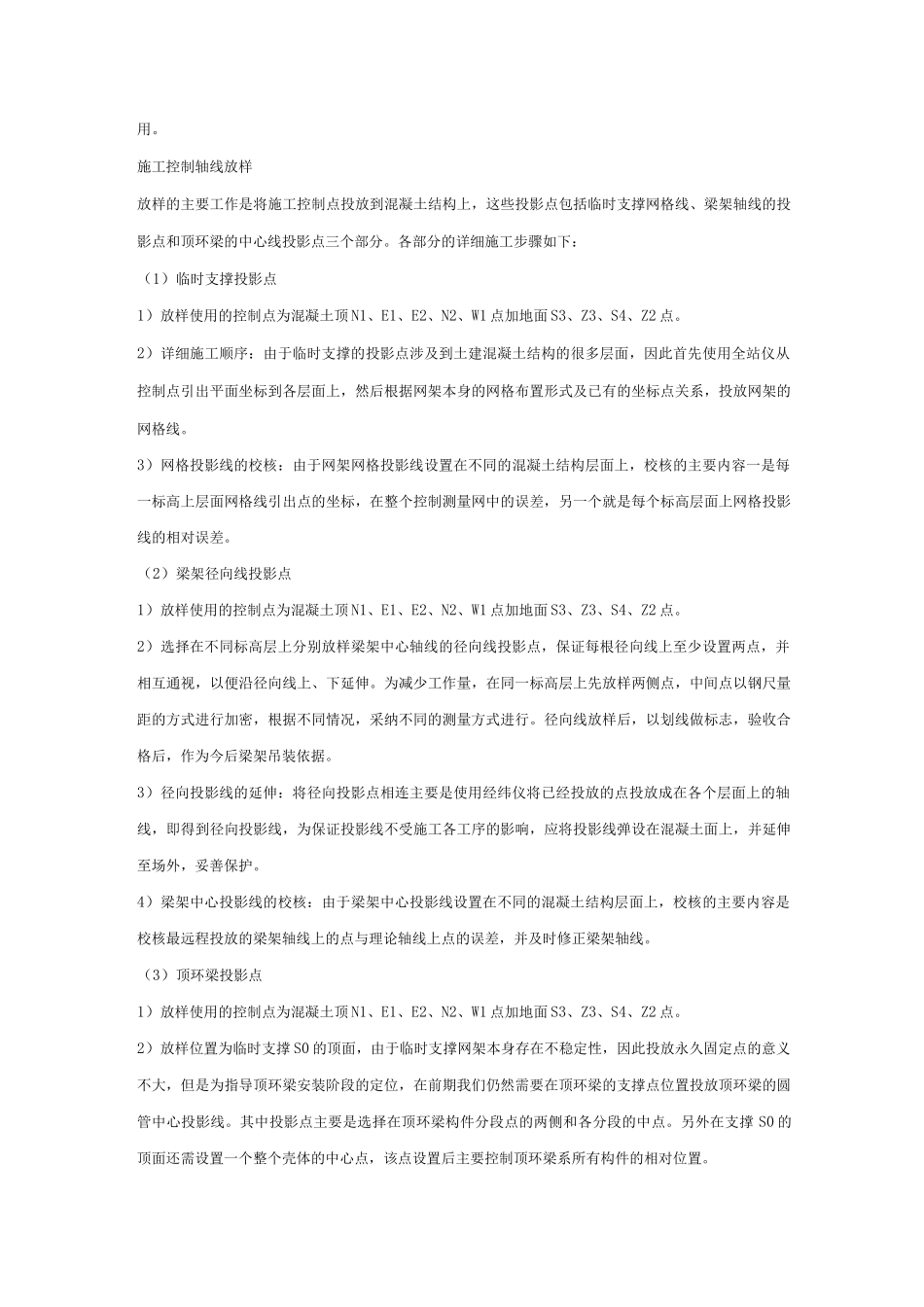

钢结构测量校正施工方案测量总体技术路线国家大剧院壳体钢结构为空间超级椭球体，控制点多，精度要求高。其内部混凝土结构的密度大，且起伏错落，场外周边又缺少可资利用的制高点建筑物，通视条件差。为了保证钢结构安装精度，同时又简化测量方法，拟将空间壳体分解成 1 个水平平面构件（顶环梁）和148 个竖直平面构件（梁架）实施控制，并结合原地面测量控制网，在混凝土结构顶面直接布设钢结构安装用测量控制网，进一步放样出所有必需的施工测量控制点，作为钢结构施工控制和校核的依据。钢结构安装用测量控制网的设立移交测量控制网的复验和选用⑴ 根据总承包部测量队移交的地面测量控制网的点位情况及前期土建施工情况的介绍，我们认为，通过结构中心的 S3、Z3、S4、Z2 四个平面控制点同前期土建施工控制较为一致，而且通视情况良好，有利于结构顶部控制网的布设，因此重点复测该四点，并依此作为结构顶部测量控制网测设依据。该网点精度为四等导线点。⑵ 考虑土建结构整体沉降的影响，高程控制网将采纳土建±0.标高处的四个高程点，地面高程点不再使用。高程控制点应复测无误后再使用。施工平面测量控制网的建立（1）平面测量控制网的建立通过移交的 S3、Z3、S4、Z2 四个平面控制点，分别在戏剧院、歌剧院、音乐厅构件顶部加设测量控制点，组成施工测量控制网。点位的选择以避开临时支撑、梁架并尽量保证多方向的通视为准。南、北方向控制点基本位于中心轴线，以让开壳体梁架；西面点由中心向南平移 8.9m，以保证通视；东面施测较困难，故拟设置两点，以保证通视。基准控制网见图 25。图 25 基准控件网(2)强制归心支架的制作与安装平面测量控制网控制点设置为强制归心形式，其由角钢支架及支架底板和顶板组成。其中 4 只高度为1.5m，1 只高度为 2.8m，支架顶板为 20cmx20cm 钢板，中间加工成一个方向可调的滑槽，设一和进仪器配套的螺丝，螺丝和面板相互垂直；支架底板分别为 50cmx50cm 钢板和 70cmx70cm 钢板，对角线方向各加工四个圆孔，共八个圆孔，以保证避开土建结构混凝土中钢筋位置。安装时先用四只膨胀螺丝将底板固定在混凝土面上，然后用电焊将支架和底板焊牢，焊接时调整顶板至水平，最后在底部浇筑混凝土以保证钢支架的稳定。对较高支架需搭设观测平台。强制归心支架具体形式见图 26。230图 26 强制归心点承台设置图（3）控制点测设实施1）观测前选择较佳位置固定强制归心连接螺丝，观测时，在各控制点...
