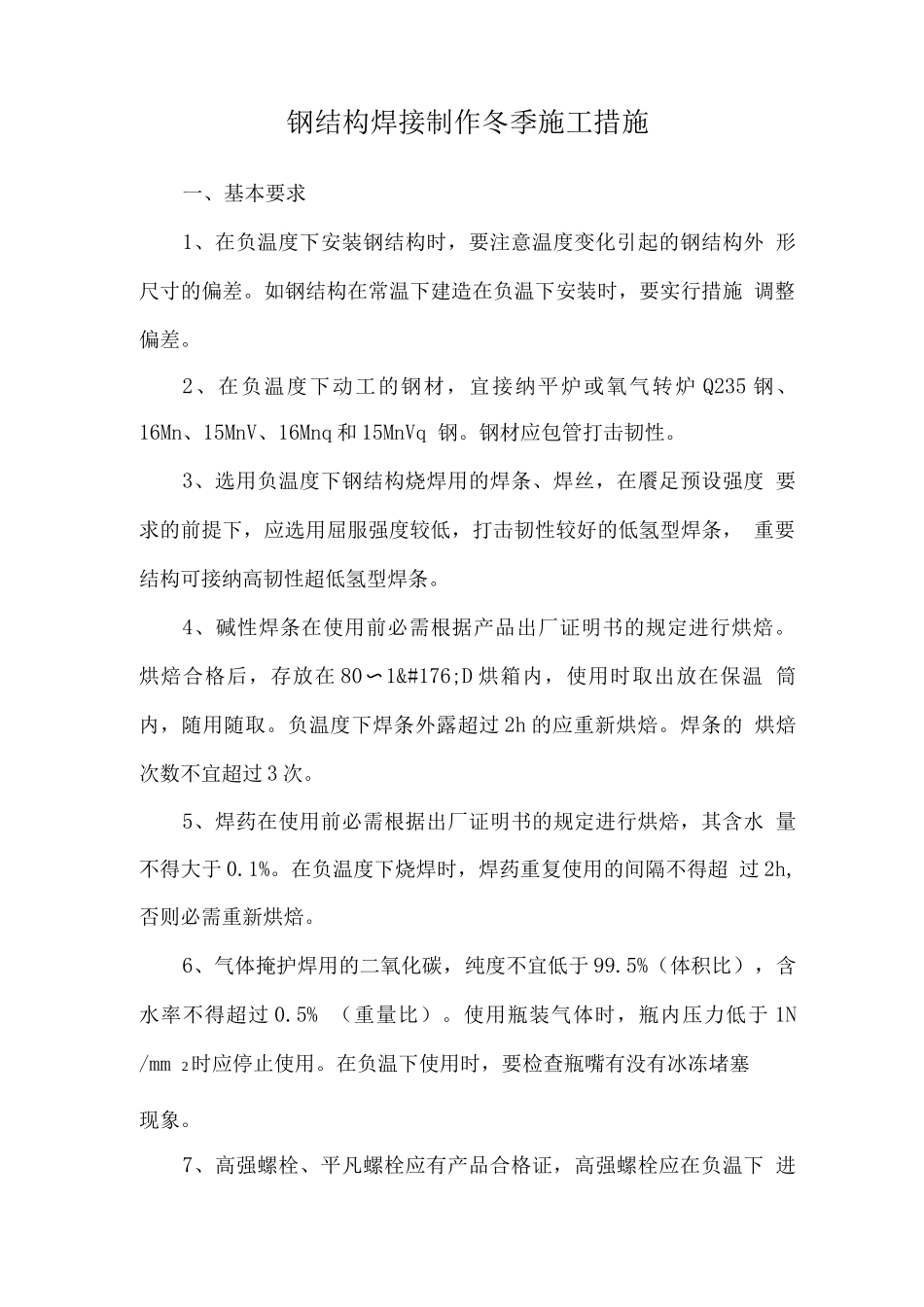

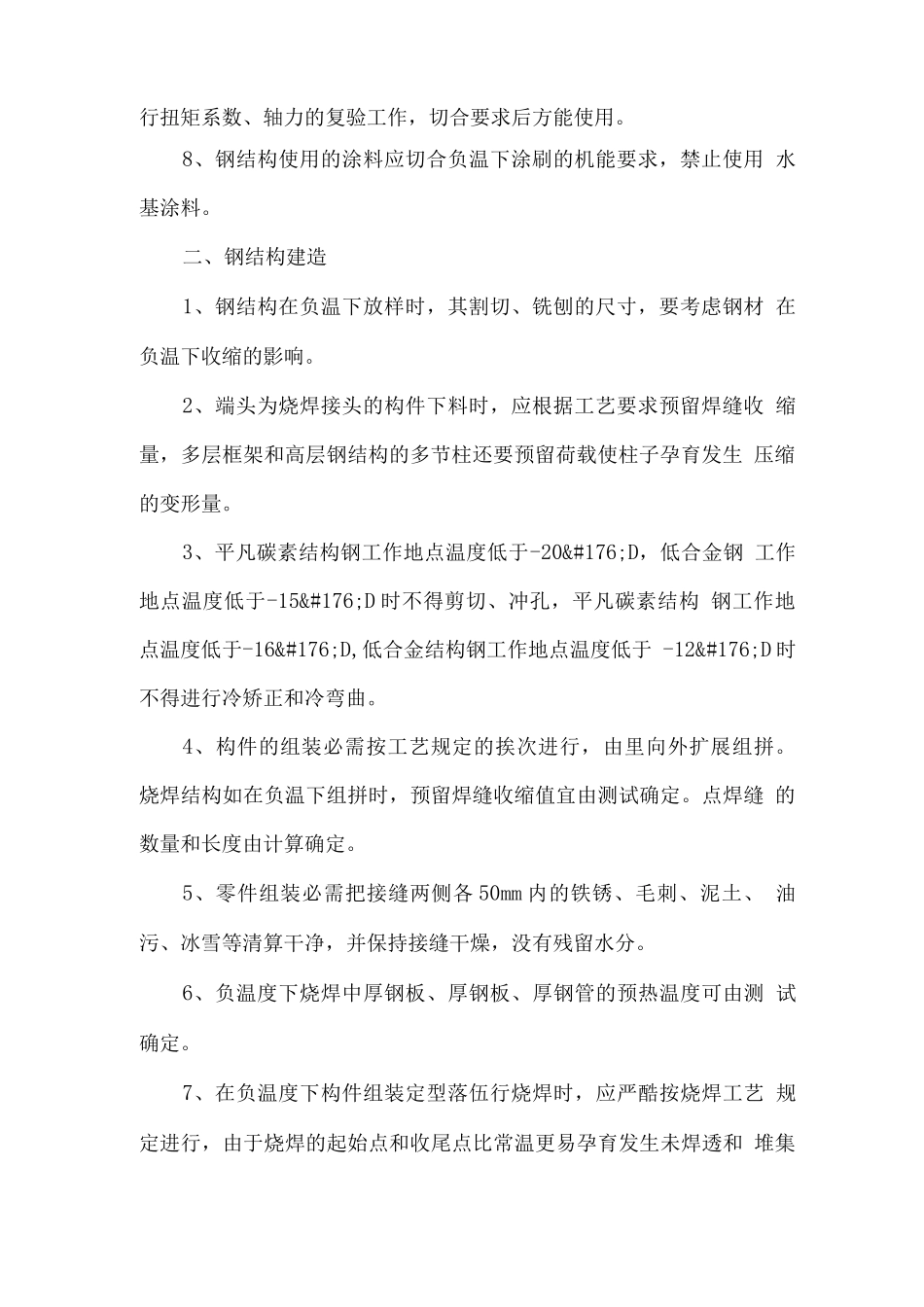

钢结构焊接制作冬季施工措施一、基本要求1、在负温度下安装钢结构时，要注意温度变化引起的钢结构外 形尺寸的偏差。如钢结构在常温下建造在负温下安装时，要实行措施 调整偏差。2、在负温度下动工的钢材，宜接纳平炉或氧气转炉 Q235 钢、 16Mn、15MnV、16Mnq 和 15MnVq 钢。钢材应包管打击韧性。3、选用负温度下钢结构烧焊用的焊条、焊丝，在餍足预设强度 要求的前提下，应选用屈服强度较低，打击韧性较好的低氢型焊条， 重要结构可接纳高韧性超低氢型焊条。4、碱性焊条在使用前必需根据产品出厂证明书的规定进行烘焙。 烘焙合格后，存放在 80〜1°D 烘箱内，使用时取出放在保温 筒内，随用随取。负温度下焊条外露超过 2h 的应重新烘焙。焊条的 烘焙次数不宜超过 3 次。5、焊药在使用前必需根据出厂证明书的规定进行烘焙，其含水 量不得大于 0.1%。在负温度下烧焊时，焊药重复使用的间隔不得超 过 2h,否则必需重新烘焙。6、气体掩护焊用的二氧化碳，纯度不宜低于 99.5%（体积比），含 水率不得超过 0.5% （重量比）。使用瓶装气体时，瓶内压力低于 1N /mm 2时应停止使用。在负温下使用时，要检查瓶嘴有没有冰冻堵塞现象。7、高强螺栓、平凡螺栓应有产品合格证，高强螺栓应在负温下 进行扭矩系数、轴力的复验工作，切合要求后方能使用。8、钢结构使用的涂料应切合负温下涂刷的机能要求，禁止使用 水基涂料。二、钢结构建造1、钢结构在负温下放样时，其割切、铣刨的尺寸，要考虑钢材 在负温下收缩的影响。2、端头为烧焊接头的构件下料时，应根据工艺要求预留焊缝收 缩量，多层框架和高层钢结构的多节柱还要预留荷载使柱子孕育发生 压缩的变形量。3、平凡碳素结构钢工作地点温度低于-20°D，低合金钢 工作地点温度低于-15°D 时不得剪切、冲孔，平凡碳素结构 钢工作地点温度低于-16°D,低合金结构钢工作地点温度低于 -12°D 时不得进行冷矫正和冷弯曲。4、构件的组装必需按工艺规定的挨次进行，由里向外扩展组拼。 烧焊结构如在负温下组拼时，预留焊缝收缩值宜由测试确定。点焊缝 的数量和长度由计算确定。5、零件组装必需把接缝两侧各 50mm 内的铁锈、毛刺、泥土、 油污、冰雪等清算干净，并保持接缝干燥，没有残留水分。6、负温度下烧焊中厚钢板、厚钢板、厚钢管的预热温度可由测 试确定。7、在负温度下构件组装定型落伍行烧焊时，应严酷按烧焊工艺 规定进行，由于烧焊的起始点...
