钻孔桩施工方案(终结)

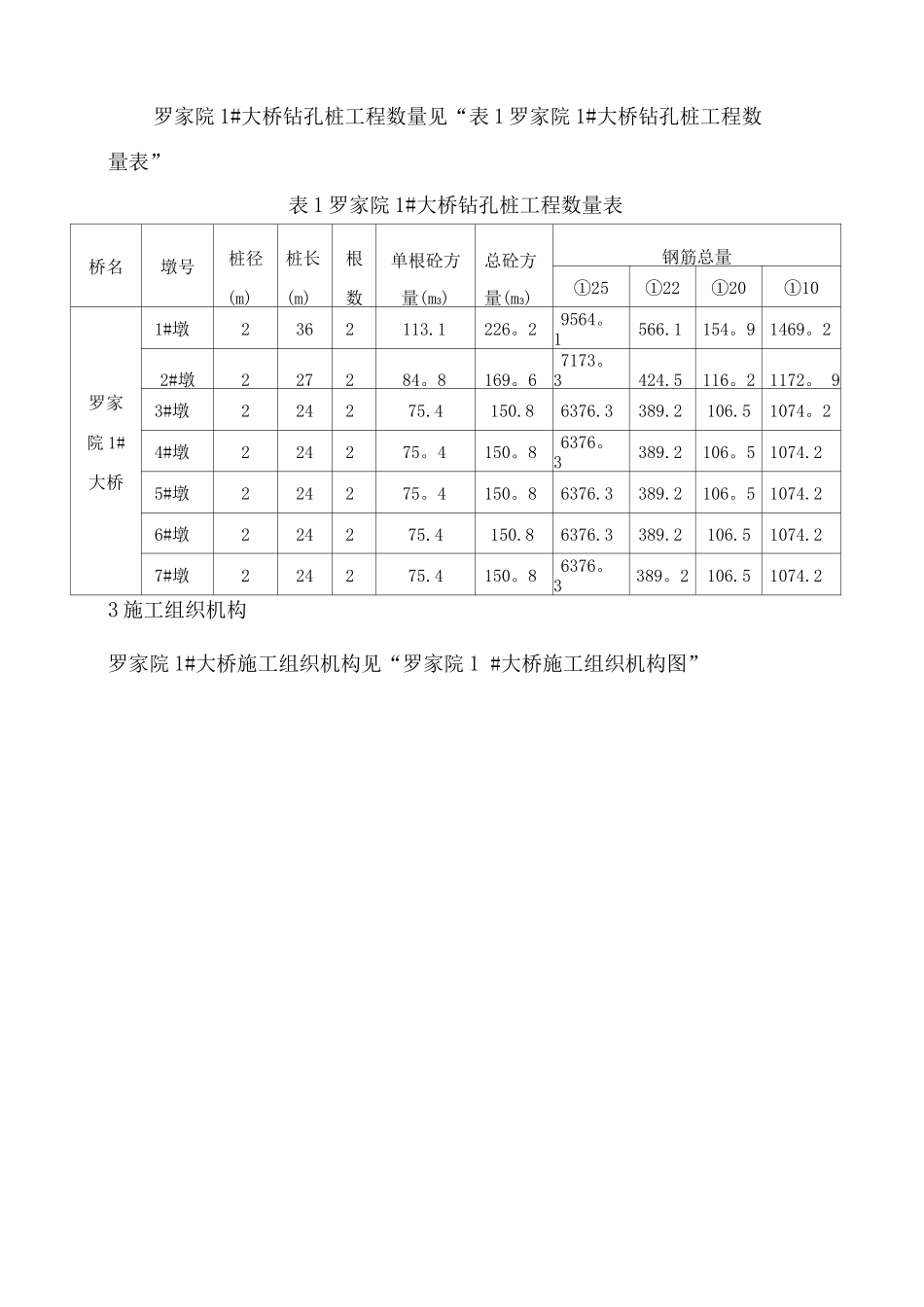

罗家院 1#大桥钻孔桩施工方案1。编制依据1.1 编制依据(1) 《公路桥涵施工技术法律规范》(JTJ/TF50 2025 )(2) 《公路工程质量检验评定标准》(JTG F80/1 24 )(3 )《陕西省公路建设工程质量工作指导意见》(陕交发[2025]41 号)(4) 《陕西省高速公路施工标准化指南》(陕交发[2025 ] 76 号(5)安平高速 AP11 施工设计图；(6) 施工场地现场调查、采集、咨询所获得的资料。(7)我单位拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果，历年来在类似高速公路工程施工中积累的施工经验。1。2 编制目的为了有效指导罗家院 1#大桥工顺利进行，加快钻孔桩施工进度，保证工程质量和施工安全。1.3 编制范围适用于罗家院 1#大桥钻孔桩施工作业，主要包括:钻孔施工、钢筋笼制作及吊装、灌注桩基混凝土及桩基检测。2 工程概况及主要工程数量桥区行政所在地隶属陕西省安康市平利县城关镇罗家院。桥区有一乡村便道通达，交通便利。本桥跨坝河、S308 省道，上部结构采纳 30m + 25m 预应力砼分体箱，下部结构桥墩采纳双圆柱桥墩、桩基础；桩柱台、桩基础。桥起讫点桩号：ZK46+806.5〜ZK47+2°5,跨径组合为 3x40m+5x30m+ 4x30m,三联，桥长394m。本桥 1#墩〜7#墩基础为钻孔桩，共 14 根。桩径为 2m,最长桩基为 36m,最短桩基为 24m。罗家院 1#大桥钻孔桩工程数量见“表 1 罗家院 1#大桥钻孔桩工程数量表”表 1 罗家院 1#大桥钻孔桩工程数量表桥名墩号桩径(m)桩长(m)根数单根砼方量(m3)总砼方量(m3)钢筋总量①25①22①20①10罗家院 1#大桥1#墩2362113.1226。29564。 1566.1154。91469。22#墩227284。8169。67173。 3424.5116。21172。 93#墩224275.4150.86376.3389.2106.51074。24#墩224275。4150。86376。 3389.2106。51074.25#墩224275。4150。86376.3389.2106。51074.26#墩224275.4150.86376.3389.2106.51074.27#墩224275.4150。86376。 3389。2106.51074.23 施工组织机构罗家院 1#大桥施工组织机构见“罗家院 1 #大桥施工组织机构图”罗家院 1#大桥施工组织机构图4 施工准备4。1 技术准备(1) 项目总工组织技术人员进行施工图纸会审，对施工现场进行深化的调查和讨论，收集与施工相关资料，编制合理的施工组织设计，使桩基施工保持连续、均衡、有节奏地进行，报请监理工程师审批后实施。(2) 对墩位进行精确技术交底，确定其在施工时的具体操作方法和注意事项。(3) 对桩基测量放样后，进行施工场地平...
