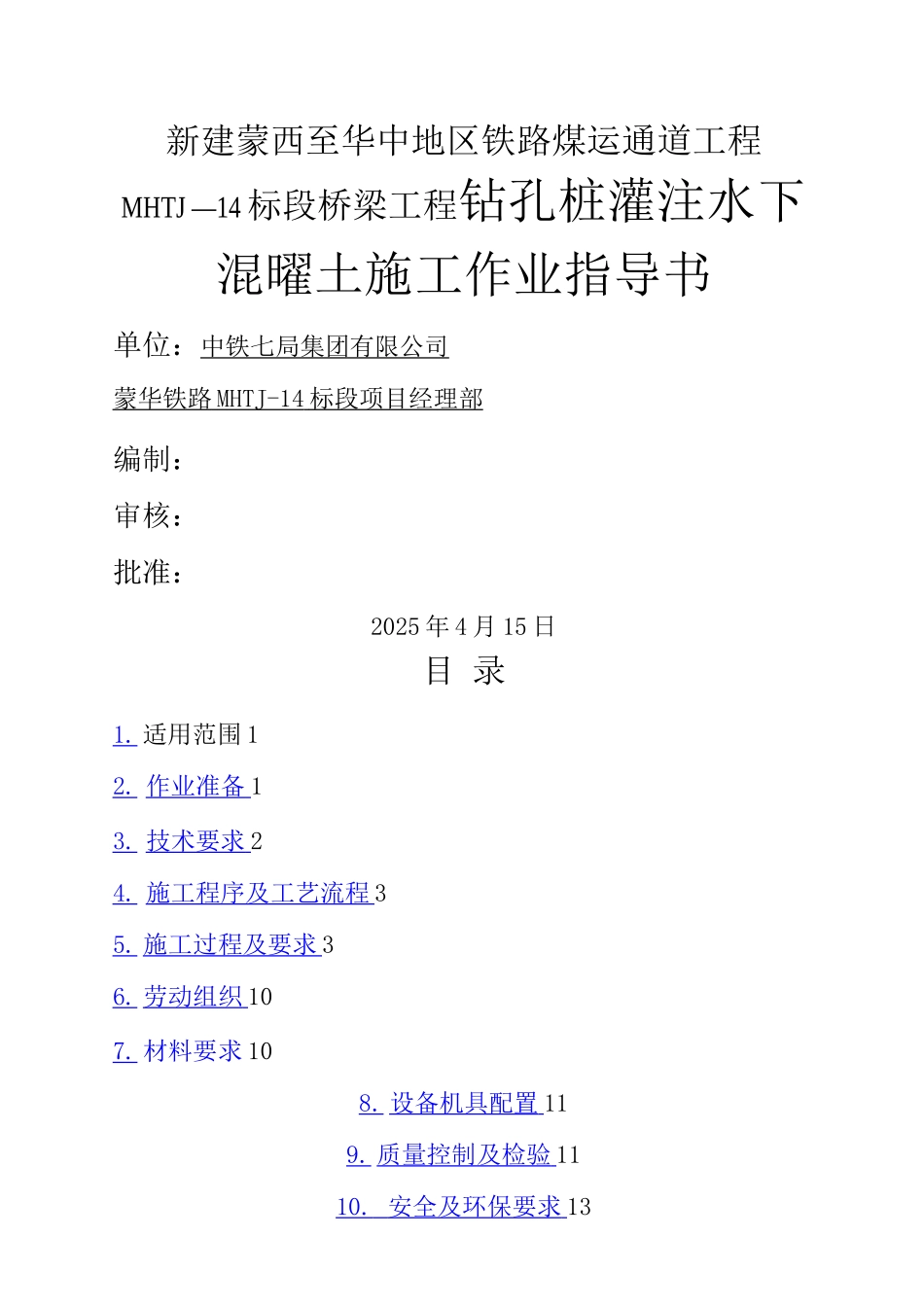

新建蒙西至华中地区铁路煤运通道工程MHTJ —14 标段桥梁工程钻孔桩灌注水下混曜土施工作业指导书单位：中铁七局集团有限公司蒙华铁路 MHTJ-14 标段项目经理部 编制：审核：批准：2025 年 4 月 15 日目 录1. 适用范围 12. 作业准备 13. 技术要求 24. 施工程序及工艺流程 35. 施工过程及要求 36. 劳动组织 107. 材料要求 108. 设备机具配置 119. 质量控制及检验 1110. 安全及环保要求 13II钻孔桩灌注水下混凝土施工作业指导书1 适用范围本作业指导书适用于蒙华铁路钻孔灌注桩水下砼灌注施工。2 作业准备2.1 内业技术准备（1）施工前组织技术人员认真学习实施性施工组织设计，熟悉图纸及有关技术问题，熟悉法律规范和技术标准.（2）制定施工方案、施工安全保证措施，提出应急预案，对施工人员进行技术交底、技术、安全培训，考核合格后持证上岗工作。（3）水下砼灌注前需要准备相应技术表格，包括钻孔桩水下混凝土灌注记录表混凝土浇筑令等。2.2 外业技术准备（1）水下砼灌注前应量测孔底沉渣厚度、孔内泥浆比重、泥浆黏度、含砂率、胶体率等指标，并报验监理工程师进行审核，合格后方能进行水下砼灌注。（2）施工现场应配备齐全首批封底混凝土用大料斗、小料斗、导管及测绳等，大料斗必须满足首批封底混凝土要求。(3) 进行灌注前必须报请监理工程师进行导管的密闭性试验。3 技术要求3.1 水下混凝土配制采纳普通硅酸盐水泥，水泥的初凝时间不宜早于 2。5h，水泥的强度等级根据设计要求而定。粗集料采纳碎石，适当增加混凝土配合比的含砂率。集料的最大粒径不应大于导管内径的 1/6~1/8 和钢筋最不净距的 1/4，同时不应大于 40mm。细集料采纳级配良好的中砂。混凝土配合比严格根据试验室出具的数据掺配。混凝土拌合物应有良好的和易性，在运输和灌注过程中应无显著离析、泌水现象。灌注时应保持足够的流动性.3。2 清孔要求钻孔深度达到设计标高后，经对孔位、孔深、孔径、竖直度进行检查确认钻孔合格后应即进行清孔。浇筑水下混凝土前允许沉渣厚度应满足设计要求，(需根据管段设计情况明确相应数值，设计无要求时按验标执行)在吊入钢筋骨架后,灌注水下混凝土之前，应再次检查孔内泥浆性能指标和孔底沉渣厚度，符合要求后方可灌注2水下混凝土。清孔应达到以下要求：孔内排出或抽出的泥浆手摸无 2-3mm颗粒，泥浆比重不大于 1.1，含砂率小于 2%,黏度 17 — 20s ；浇筑水下混凝土前孔底沉渣厚度，满足设...
