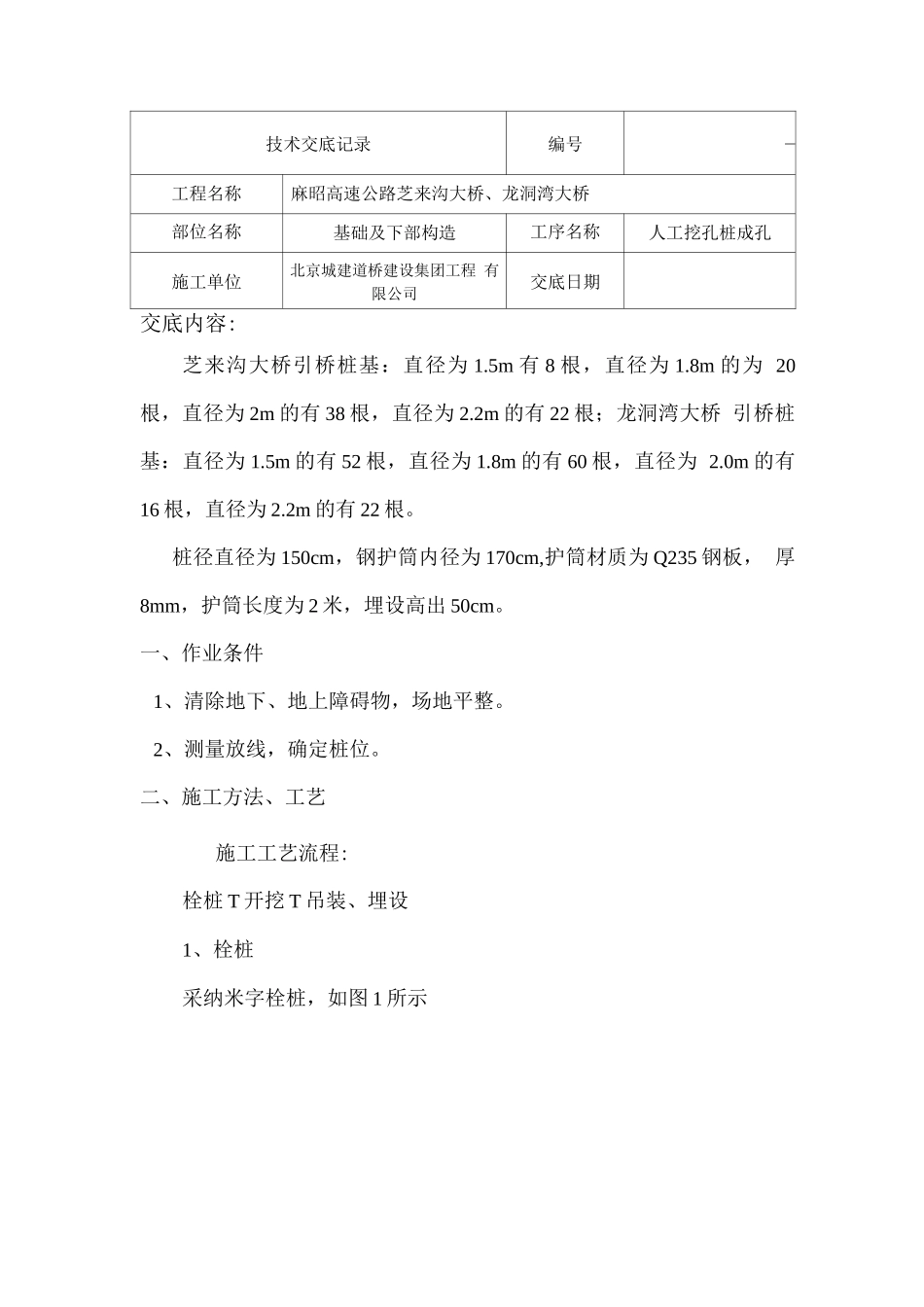

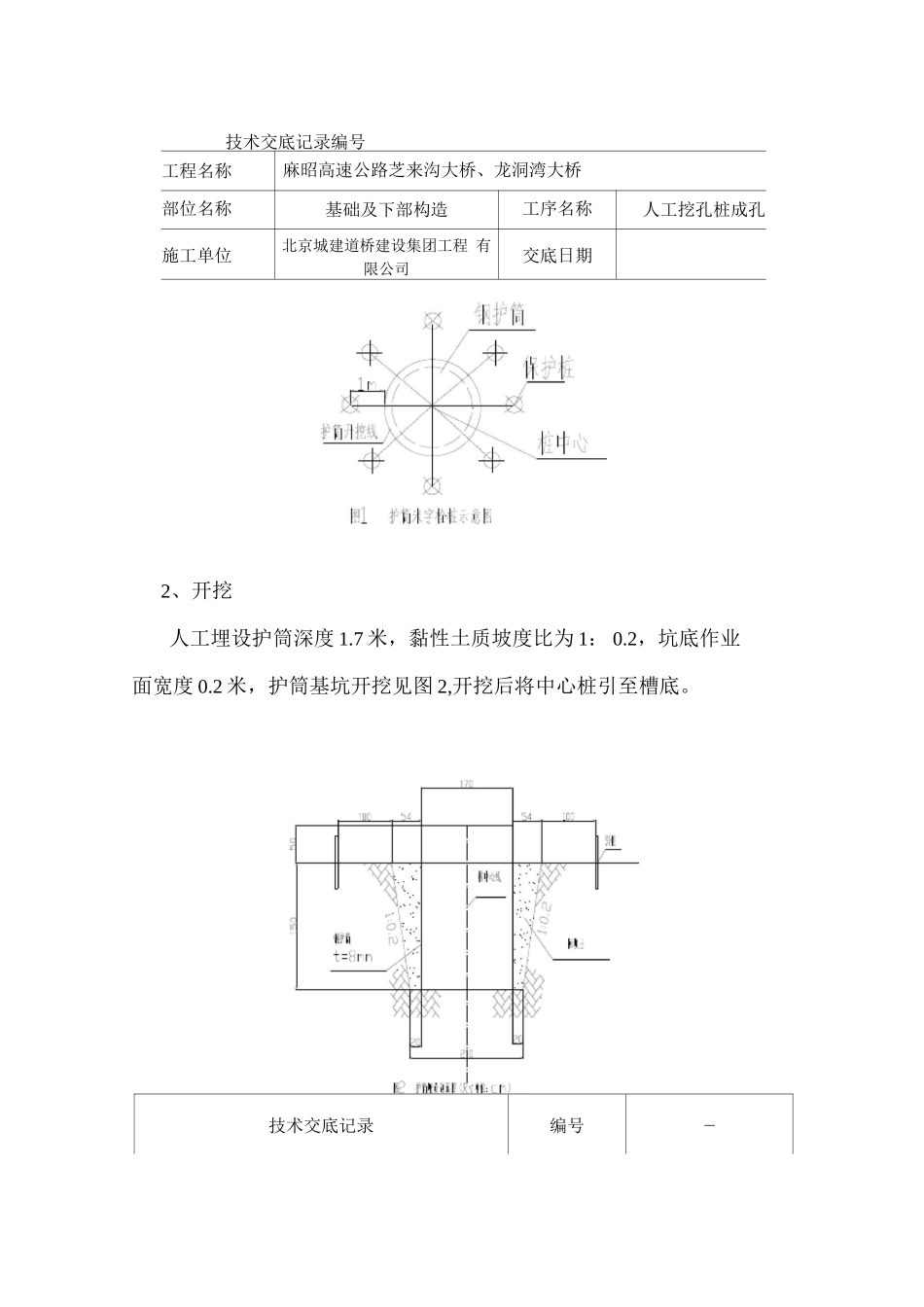

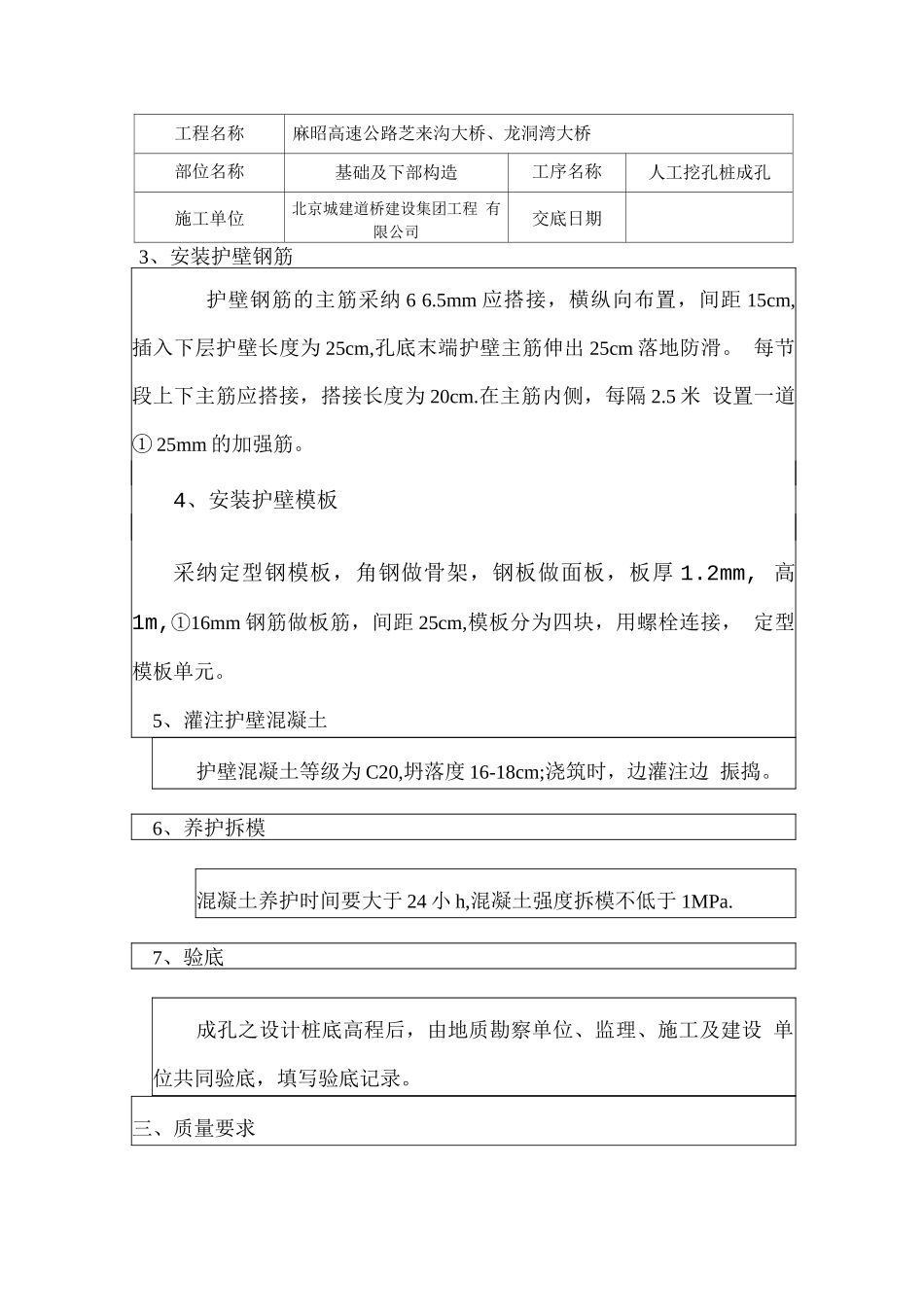

技术交底记录编号—工程名称麻昭高速公路芝来沟大桥、龙洞湾大桥部位名称基础及下部构造工序名称人工挖孔桩成孔施工单位北京城建道桥建设集团工程 有限公司交底日期交底内容:芝来沟大桥引桥桩基：直径为 1.5m 有 8 根，直径为 1.8m 的为 20根，直径为 2m 的有 38 根，直径为 2.2m 的有 22 根；龙洞湾大桥 引桥桩基：直径为 1.5m 的有 52 根，直径为 1.8m 的有 60 根，直径为 2.0m 的有16 根，直径为 2.2m 的有 22 根。桩径直径为 150cm，钢护筒内径为 170cm,护筒材质为 Q235 钢板， 厚8mm，护筒长度为 2 米，埋设高出 50cm。一、作业条件1、清除地下、地上障碍物，场地平整。2、测量放线，确定桩位。二、施工方法、工艺施工工艺流程:栓桩 T 开挖 T 吊装、埋设1、栓桩采纳米字栓桩，如图 1 所示技术交底记录编号工程名称麻昭高速公路芝来沟大桥、龙洞湾大桥部位名称基础及下部构造工序名称人工挖孔桩成孔施工单位北京城建道桥建设集团工程 有限公司交底日期2、开挖人工埋设护筒深度 1.7 米，黏性土质坡度比为 1： 0.2，坑底作业面宽度 0.2 米，护筒基坑开挖见图 2,开挖后将中心桩引至槽底。技术交底记录编号—工程名称麻昭高速公路芝来沟大桥、龙洞湾大桥部位名称基础及下部构造工序名称人工挖孔桩成孔施工单位北京城建道桥建设集团工程 有限公司交底日期3、安装护壁钢筋护壁钢筋的主筋采纳 6 6.5mm 应搭接，横纵向布置，间距 15cm, 插入下层护壁长度为 25cm,孔底末端护壁主筋伸出 25cm 落地防滑。 每节段上下主筋应搭接，搭接长度为 20cm.在主筋内侧，每隔 2.5 米 设置一道① 25mm 的加强筋。4、安装护壁模板采纳定型钢模板，角钢做骨架，钢板做面板，板厚 1.2mm, 高1m,①16mm 钢筋做板筋，间距 25cm,模板分为四块，用螺栓连接， 定型模板单元。5、灌注护壁混凝土护壁混凝土等级为 C20,坍落度 16-18cm;浇筑时，边灌注边 振捣。6、养护拆模混凝土养护时间要大于 24 小 h,混凝土强度拆模不低于 1MPa.7、验底成孔之设计桩底高程后，由地质勘察单位、监理、施工及建设 单位共同验底，填写验底记录。三、质量要求
