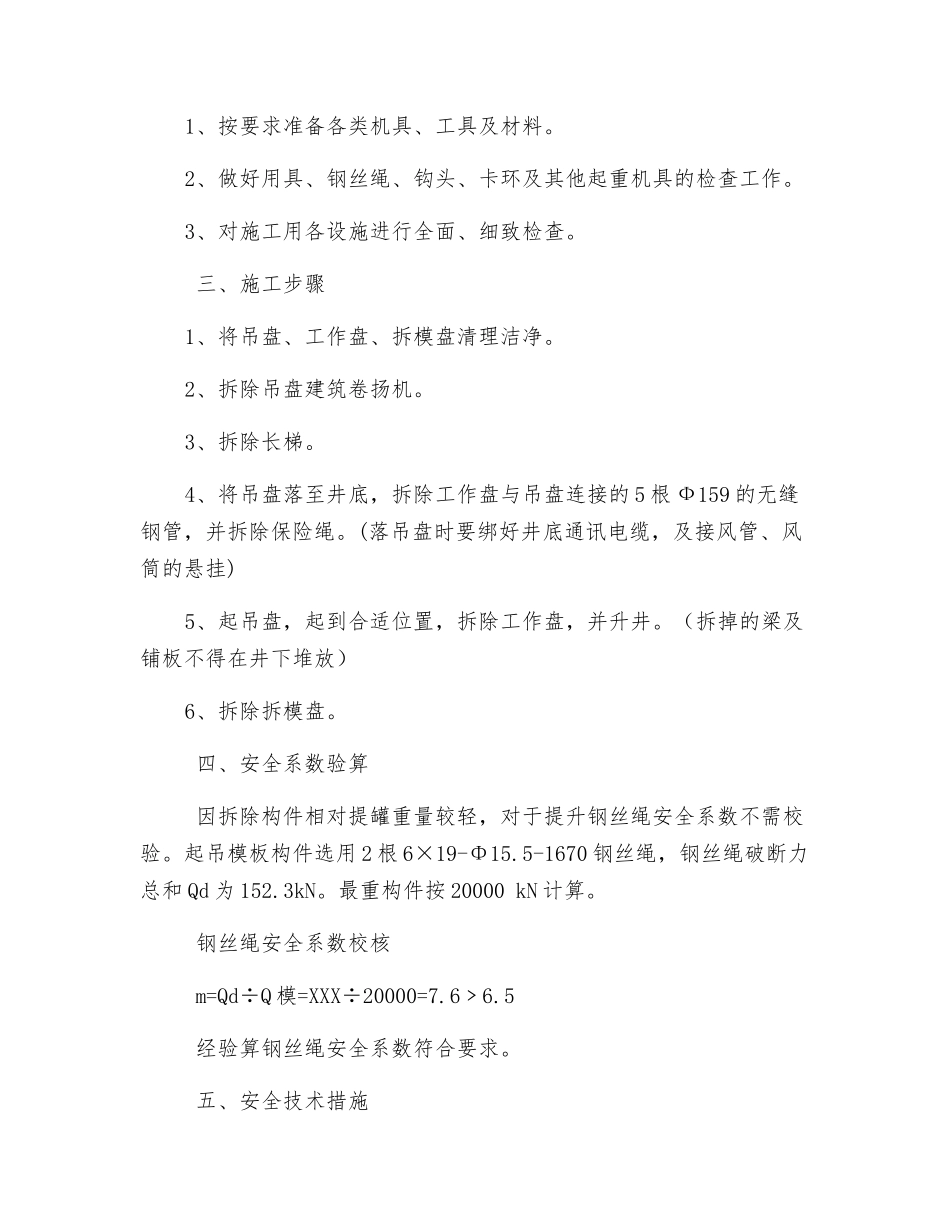

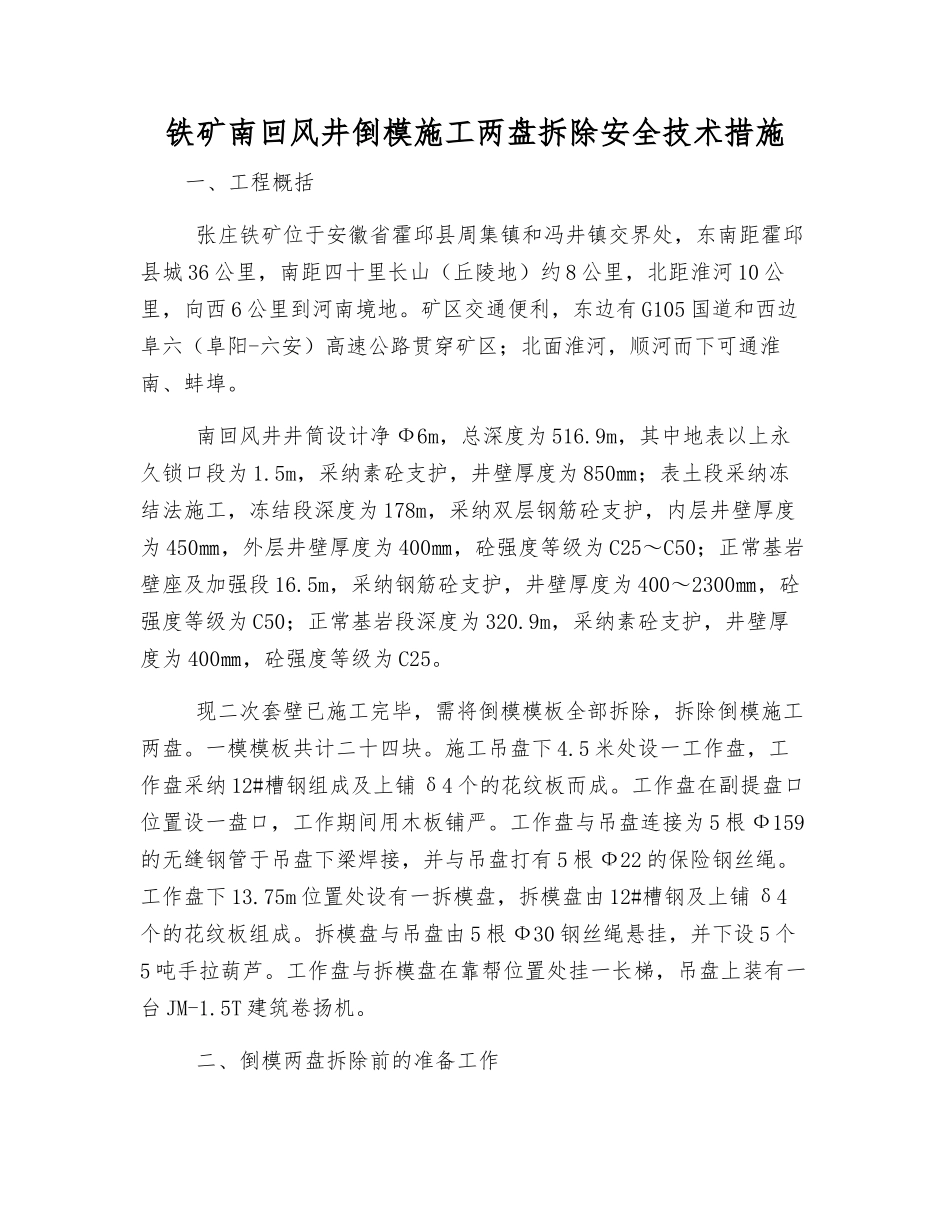

铁矿南回风井倒模施工两盘拆除安全技术措施一、工程概括 张庄铁矿位于安徽省霍邱县周集镇和冯井镇交界处，东南距霍邱县城 36 公里，南距四十里长山（丘陵地）约 8 公里，北距淮河 10 公里，向西 6 公里到河南境地。矿区交通便利，东边有 G105 国道和西边阜六（阜阳-六安）高速公路贯穿矿区；北面淮河，顺河而下可通淮南、蚌埠。 南回风井井筒设计净 Ф6m，总深度为 516.9m，其中地表以上永久锁口段为 1.5m，采纳素砼支护，井壁厚度为 850㎜；表土段采纳冻结法施工，冻结段深度为 178m，采纳双层钢筋砼支护，内层井壁厚度为 450㎜，外层井壁厚度为 400㎜，砼强度等级为 C25～C50；正常基岩壁座及加强段 16.5m，采纳钢筋砼支护，井壁厚度为 400～2300㎜，砼强度等级为 C50；正常基岩段深度为 320.9m，采纳素砼支护，井壁厚度为 400㎜，砼强度等级为 C25。 现二次套壁已施工完毕，需将倒模模板全部拆除，拆除倒模施工两盘。一模模板共计二十四块。施工吊盘下 4.5 米处设一工作盘，工作盘采纳 12#槽钢组成及上铺 δ4 个的花纹板而成。工作盘在副提盘口位置设一盘口，工作期间用木板铺严。工作盘与吊盘连接为 5 根 Ф159的无缝钢管于吊盘下梁焊接，并与吊盘打有 5 根 Ф22 的保险钢丝绳。工作盘下 13.75m 位置处设有一拆模盘，拆模盘由 12#槽钢及上铺 δ4个的花纹板组成。拆模盘与吊盘由 5 根 Ф30 钢丝绳悬挂，并下设 5 个5 吨手拉葫芦。工作盘与拆模盘在靠帮位置处挂一长梯，吊盘上装有一台 JM-1.5T 建筑卷扬机。 二、倒模两盘拆除前的准备工作1、按要求准备各类机具、工具及材料。2、做好用具、钢丝绳、钩头、卡环及其他起重机具的检查工作。3、对施工用各设施进行全面、细致检查。 三、施工步骤1、将吊盘、工作盘、拆模盘清理洁净。2、拆除吊盘建筑卷扬机。3、拆除长梯。4、将吊盘落至井底，拆除工作盘与吊盘连接的 5 根 Ф159 的无缝钢管，并拆除保险绳。(落吊盘时要绑好井底通讯电缆，及接风管、风筒的悬挂)5、起吊盘，起到合适位置，拆除工作盘，并升井。（拆掉的梁及铺板不得在井下堆放）6、拆除拆模盘。 四、安全系数验算 因拆除构件相对提罐重量较轻，对于提升钢丝绳安全系数不需校验。起吊模板构件选用 2 根 6×19-Φ15.5-1670 钢丝绳，钢丝绳破断力总和 Qd 为 152.3kN。最重构件按 20000 kN 计算。 钢丝绳安全系数校核 m=Qd÷Q 模=XXX÷20000=7.6﹥6.5 经验算钢...
