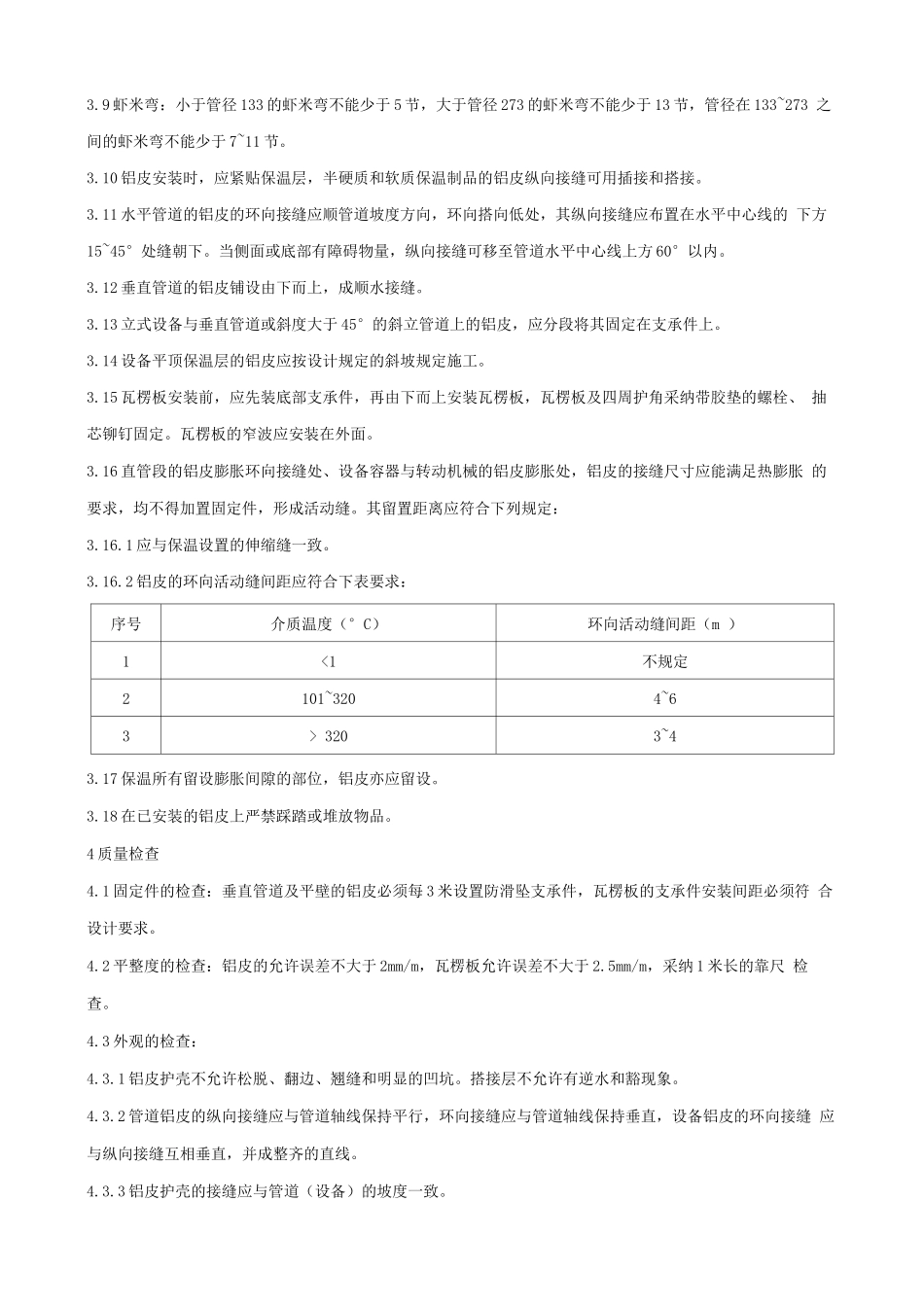

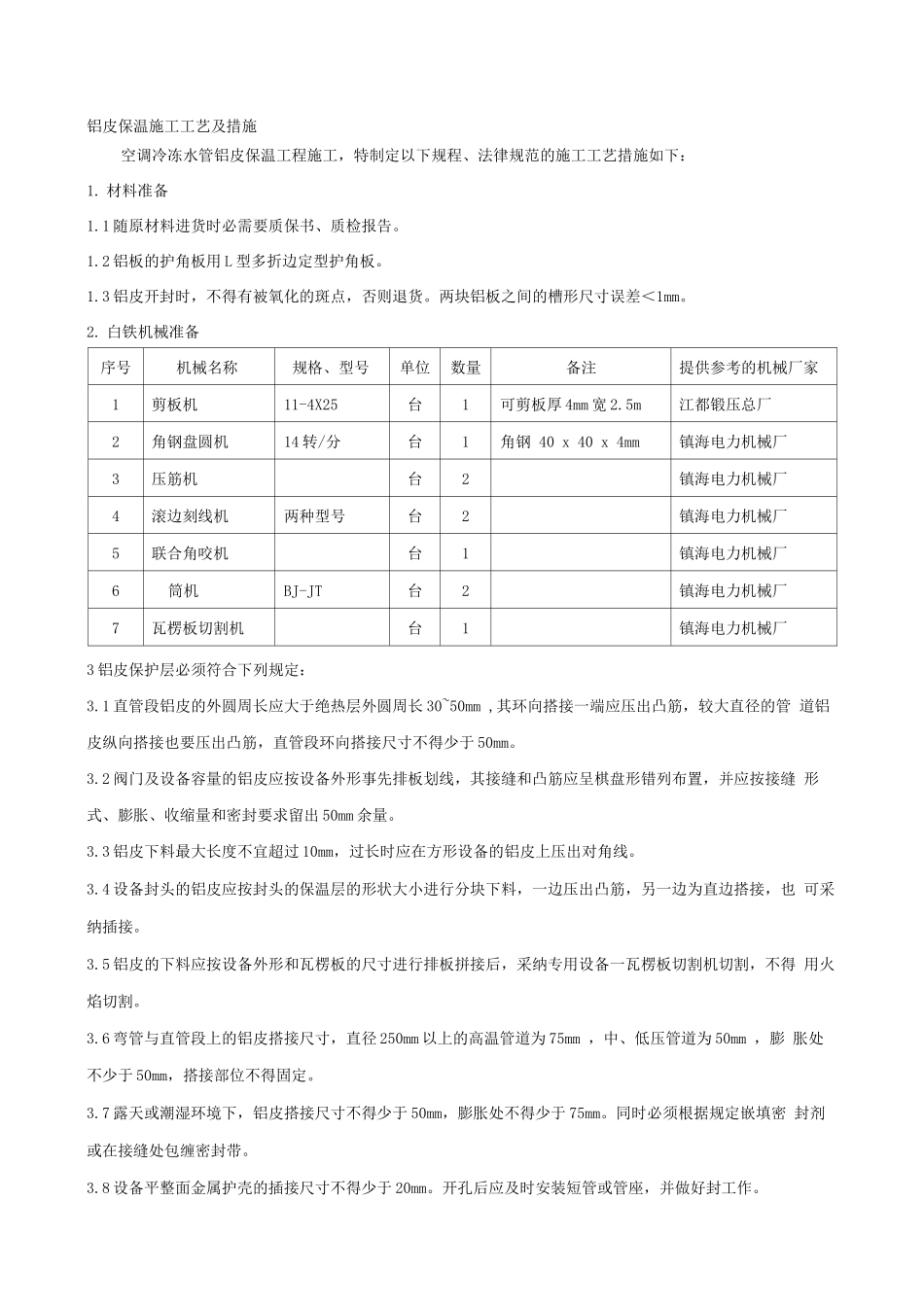

铝皮保温施工工艺及措施空调冷冻水管铝皮保温工程施工，特制定以下规程、法律规范的施工工艺措施如下：1. 材料准备1.1 随原材料进货时必需要质保书、质检报告。1.2 铝板的护角板用 L 型多折边定型护角板。1.3 铝皮开封时，不得有被氧化的斑点，否则退货。两块铝板之间的槽形尺寸误差＜1mm。2. 白铁机械准备序号机械名称规格、型号单位数量备注提供参考的机械厂家1剪板机11-4X25台1可剪板厚 4mm 宽 2.5m江都锻压总厂2角钢盘圆机14 转/分台1角钢 40 x 40 x 4mm镇海电力机械厂3压筋机台2镇海电力机械厂4滚边刻线机两种型号台2镇海电力机械厂5联合角咬机台1镇海电力机械厂6筒机BJ-JT台2镇海电力机械厂7瓦楞板切割机台1镇海电力机械厂3 铝皮保护层必须符合下列规定：3.1 直管段铝皮的外圆周长应大于绝热层外圆周长 30~50mm ,其环向搭接一端应压出凸筋，较大直径的管 道铝皮纵向搭接也要压出凸筋，直管段环向搭接尺寸不得少于 50mm。3.2 阀门及设备容量的铝皮应按设备外形事先排板划线，其接缝和凸筋应呈棋盘形错列布置，并应按接缝 形式、膨胀、收缩量和密封要求留出 50mm 余量。3.3 铝皮下料最大长度不宜超过 10mm，过长时应在方形设备的铝皮上压出对角线。3.4 设备封头的铝皮应按封头的保温层的形状大小进行分块下料，一边压出凸筋，另一边为直边搭接，也 可采纳插接。3.5 铝皮的下料应按设备外形和瓦楞板的尺寸进行排板拼接后，采纳专用设备一瓦楞板切割机切割，不得 用火焰切割。3.6 弯管与直管段上的铝皮搭接尺寸，直径 250mm 以上的高温管道为 75mm ，中、低压管道为 50mm ，膨 胀处不少于 50mm，搭接部位不得固定。3.7 露天或潮湿环境下，铝皮搭接尺寸不得少于 50mm，膨胀处不得少于 75mm。同时必须根据规定嵌填密 封剂或在接缝处包缠密封带。3.8 设备平整面金属护壳的插接尺寸不得少于 20mm。开孔后应及时安装短管或管座，并做好封工作。3.9 虾米弯：小于管径 133 的虾米弯不能少于 5 节，大于管径 273 的虾米弯不能少于 13 节，管径在 133~273 之间的虾米弯不能少于 7~11 节。3.10 铝皮安装时，应紧贴保温层，半硬质和软质保温制品的铝皮纵向接缝可用插接和搭接。3.11 水平管道的铝皮的环向接缝应顺管道坡度方向，环向搭向低处，其纵向接缝应布置在水平中心线的 下方15~45°处缝朝下。当侧面或底部有障碍物量，纵向接缝可移至管道水平中心线上方 60°以内。3.12 垂直管道的...
