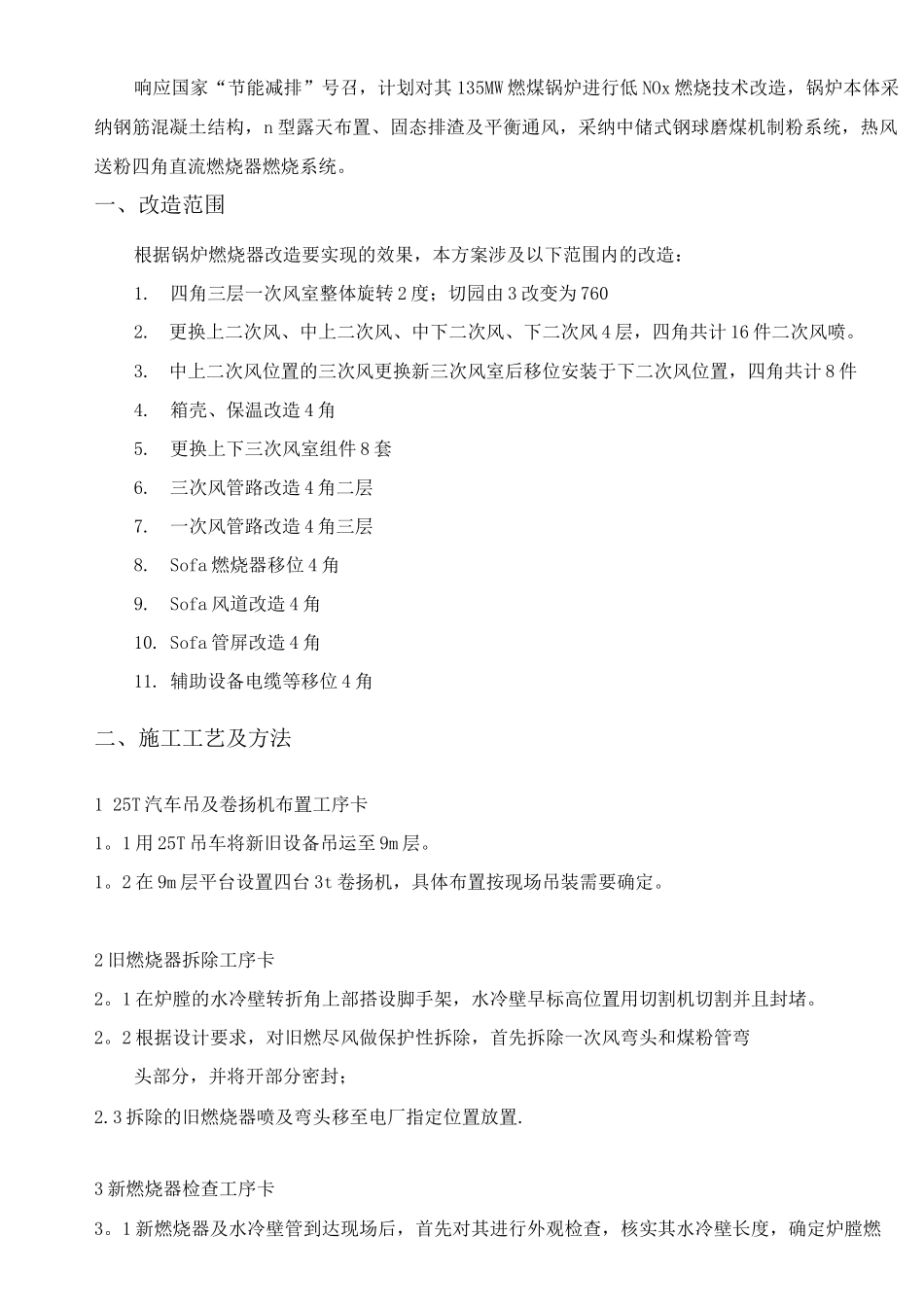

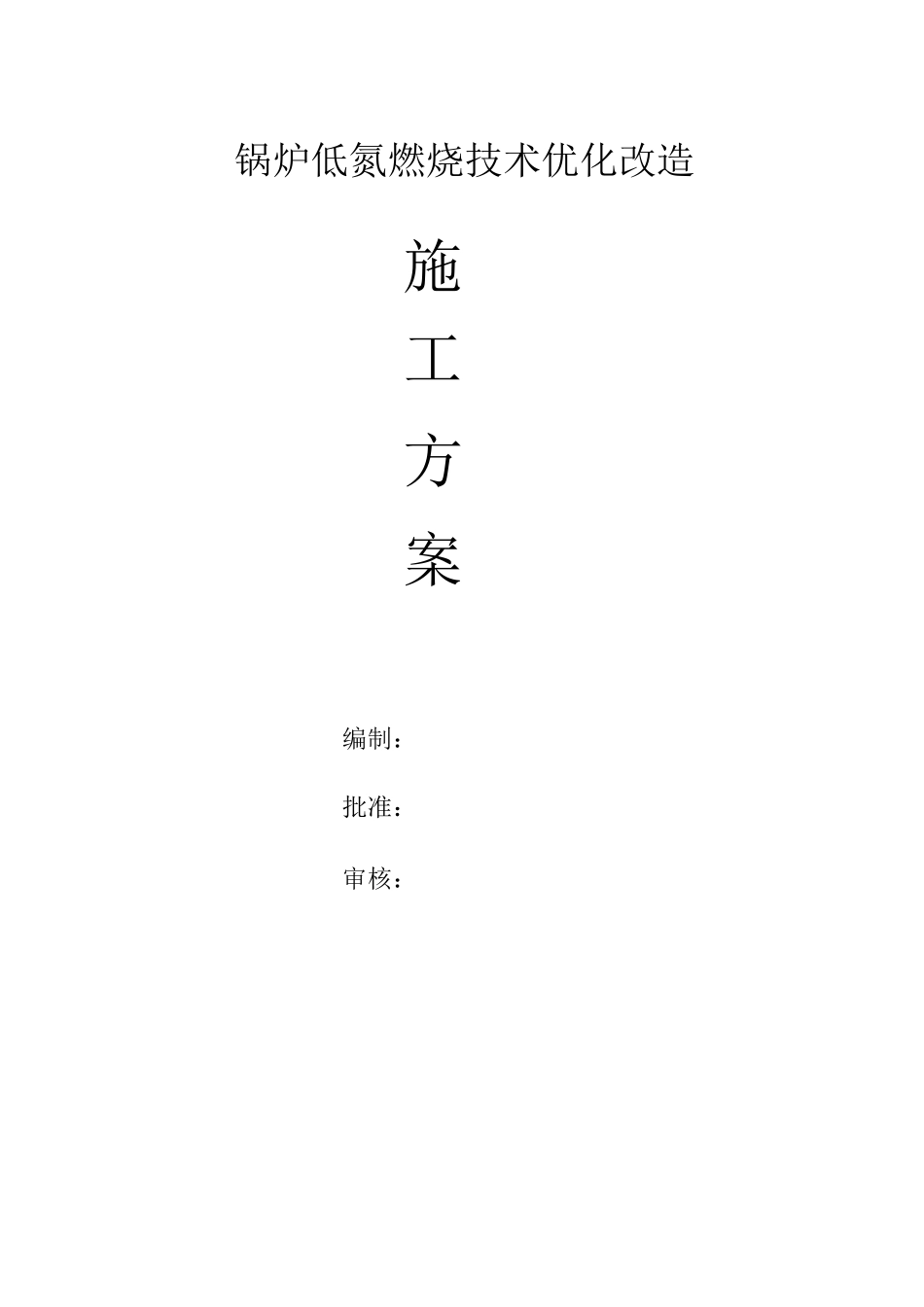

锅炉低氮燃烧技术优化改造施工方案编制：批准：审核：响应国家“节能减排”号召，计划对其 135MW 燃煤锅炉进行低 NOx 燃烧技术改造，锅炉本体采纳钢筋混凝土结构，n 型露天布置、固态排渣及平衡通风，采纳中储式钢球磨煤机制粉系统，热风送粉四角直流燃烧器燃烧系统。一、改造范围根据锅炉燃烧器改造要实现的效果，本方案涉及以下范围内的改造：1.四角三层一次风室整体旋转 2 度；切园由 3 改变为 7602.更换上二次风、中上二次风、中下二次风、下二次风 4 层，四角共计 16 件二次风喷。3.中上二次风位置的三次风更换新三次风室后移位安装于下二次风位置，四角共计 8 件4.箱壳、保温改造 4 角5.更换上下三次风室组件 8 套6.三次风管路改造 4 角二层7.一次风管路改造 4 角三层8.Sofa 燃烧器移位 4 角9.Sofa 风道改造 4 角10. Sofa 管屏改造 4 角11. 辅助设备电缆等移位 4 角二、施工工艺及方法1 25T 汽车吊及卷扬机布置工序卡1。1 用 25T 吊车将新旧设备吊运至 9m 层。1。2 在 9m 层平台设置四台 3t 卷扬机，具体布置按现场吊装需要确定。2 旧燃烧器拆除工序卡2。1 在炉膛的水冷壁转折角上部搭设脚手架，水冷壁早标高位置用切割机切割并且封堵。2。2 根据设计要求，对旧燃尽风做保护性拆除，首先拆除一次风弯头和煤粉管弯头部分，并将开部分密封；2.3 拆除的旧燃烧器喷及弯头移至电厂指定位置放置.3 新燃烧器检查工序卡3。1 新燃烧器及水冷壁管到达现场后，首先对其进行外观检查，核实其水冷壁长度，确定炉膛燃烧器放置处的开尺寸；3.2 对角线检查燃烧器水冷壁部分是否方正，检查水冷壁管排有无明显损伤，检查各部位的焊接状况，有无漏焊或焊接质量过差的问题，及时对其修整;3.3 对水冷壁管进行通球试验；3.4序号及步骤名称主要作业方法和操作要求工艺质量要求喷嘴水平度检查利用水平尺对各喷嘴的水平度进行检查。水平度允许偏差为龙 mm.喷嘴间距检查拉线用钢板尺检查上下两端喷嘴水平中心线之间的总距离.上下两端喷总距离偏差为士1 0mm喷嘴中心距检查利用钢板尺、拉线，以上下喷嘴为基准，检查到不同喷嘴的中心距离H < 5m《mmH〉5m< 5mm相邻两喷嘴中心距检查用钢板尺检测相邻两喷嘴水平中心线之间的距离。3 < t < 5mm 士 4mm5 < t < 8mm 士 5mm风门转动情况检查检查各调节风门的摆动角度及传动情况.传动部分应灵活、无卡涩，轴封严密、刻度指示准确，挡板关闭严密。喷嘴...
