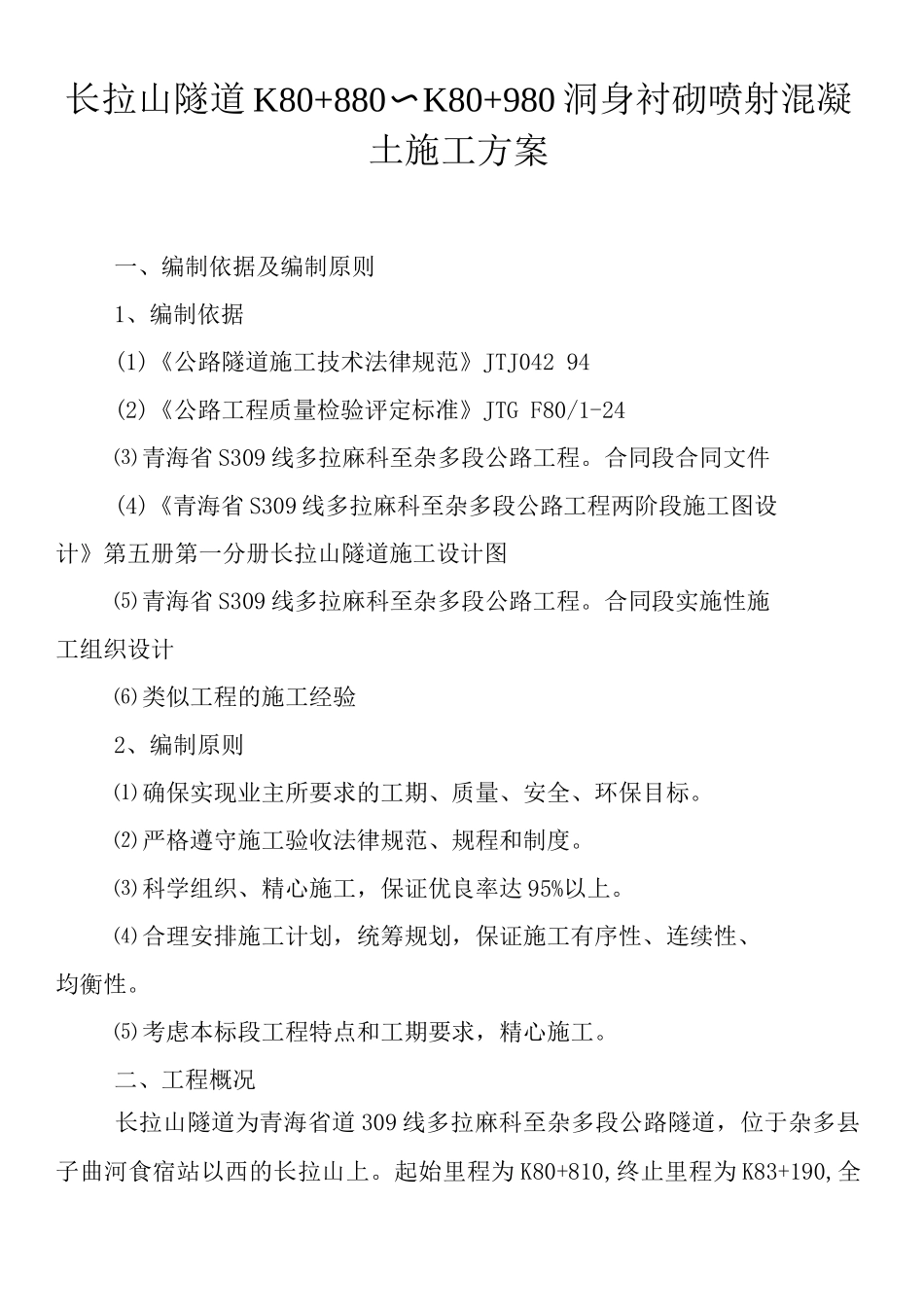

长拉山隧道 K80+880〜K80+980 洞身衬砌喷射混凝土施工方案一、编制依据及编制原则1、编制依据(1)《公路隧道施工技术法律规范》JTJ042 94(2)《公路工程质量检验评定标准》JTG F80/1-24⑶ 青海省 S309 线多拉麻科至杂多段公路工程。合同段合同文件(4)《青海省 S309 线多拉麻科至杂多段公路工程两阶段施工图设计》第五册第一分册长拉山隧道施工设计图⑸ 青海省 S309 线多拉麻科至杂多段公路工程。合同段实施性施工组织设计⑹ 类似工程的施工经验2、编制原则⑴ 确保实现业主所要求的工期、质量、安全、环保目标。⑵ 严格遵守施工验收法律规范、规程和制度。⑶ 科学组织、精心施工，保证优良率达 95%以上。⑷ 合理安排施工计划，统筹规划，保证施工有序性、连续性、均衡性。⑸ 考虑本标段工程特点和工期要求，精心施工。二、工程概况长拉山隧道为青海省道 309 线多拉麻科至杂多段公路隧道，位于杂多县子曲河食宿站以西的长拉山上。起始里程为 K80+810,终止里程为 K83+190,全长 2380m。本合同段承建正洞起始里程为 K80+810,终止里程为 K82+110,全长 13m。K80+880K80+980 段围岩类别为 IVa 级围岩深埋段，地质概况：中风化灰岩，青灰色，节理裂隙发育，局部填充方解石岩,岩体较破裂，中薄层状结构，围岩稳定性差，施工时拱部施工不当可产生局部掉块、坍塌，侧壁基本稳定，雨季时易出现雨淋状流水，该地层含地下水。在施工过程中做好防排水措施，施工时注意破裂带易造成大规模坍.全段处于 2.5%的单坡上。三、施工准备工作1、原材料试验工作已完成。2、施工人员及机械设备已到场。3、搅拌站已安设到位，满足搅拌砼的要求，隧道初期支护的原材料已进场。4、洞施工控制网已布置，满足测量进洞要求。5、施工便道已满足施工要求。四、施工方法和注意事项长拉山隧道 K80+880〜K80+980 段围岩类别为 IVa 级围岩，衬砌初期支护采纳 C25 低温早强喷射混凝土，喷射混凝土设计厚度为 22cm。在喷射混凝土前,用压力水将受喷面粉尘和杂物清洗洁净并保持湿润。采纳泵式喷射机干式喷射砼，其工作风压大于 0・5Mpa,水压比风压大 0・1Mpa。拌料水灰比一般控制在 0。40。5,喷头与受喷面保持垂直，距离以 1.52。0m 为宜。受喷面被钢筋网覆盖时，将喷头稍加倾斜，但不小于 70°。喷射路线自下而上，呈 S 形运动；作业面的温度以 15°以上为宜.漏水地段先用塑料管将水引出，并根据实际情况调整混凝土配合比，增加水泥用量，再喷射...
