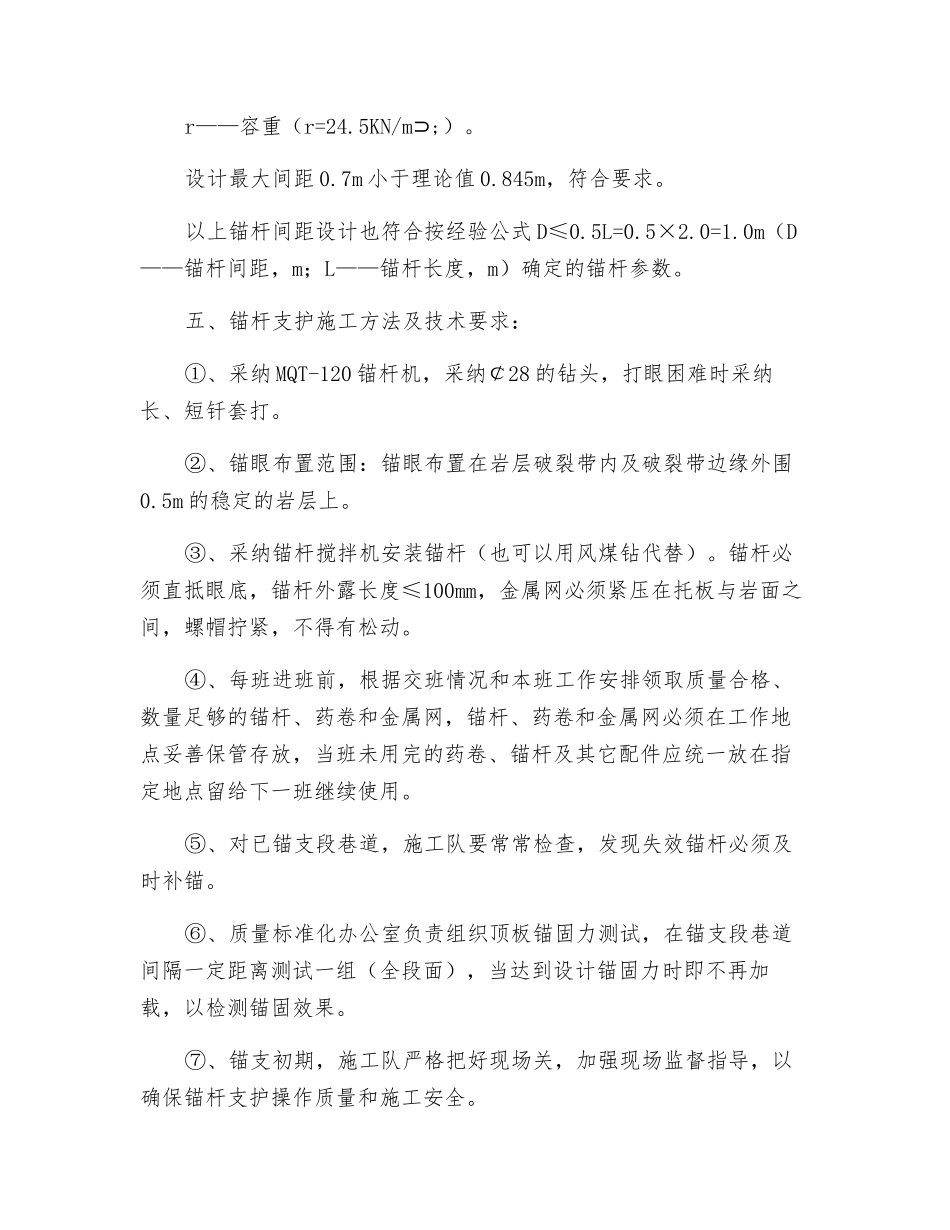

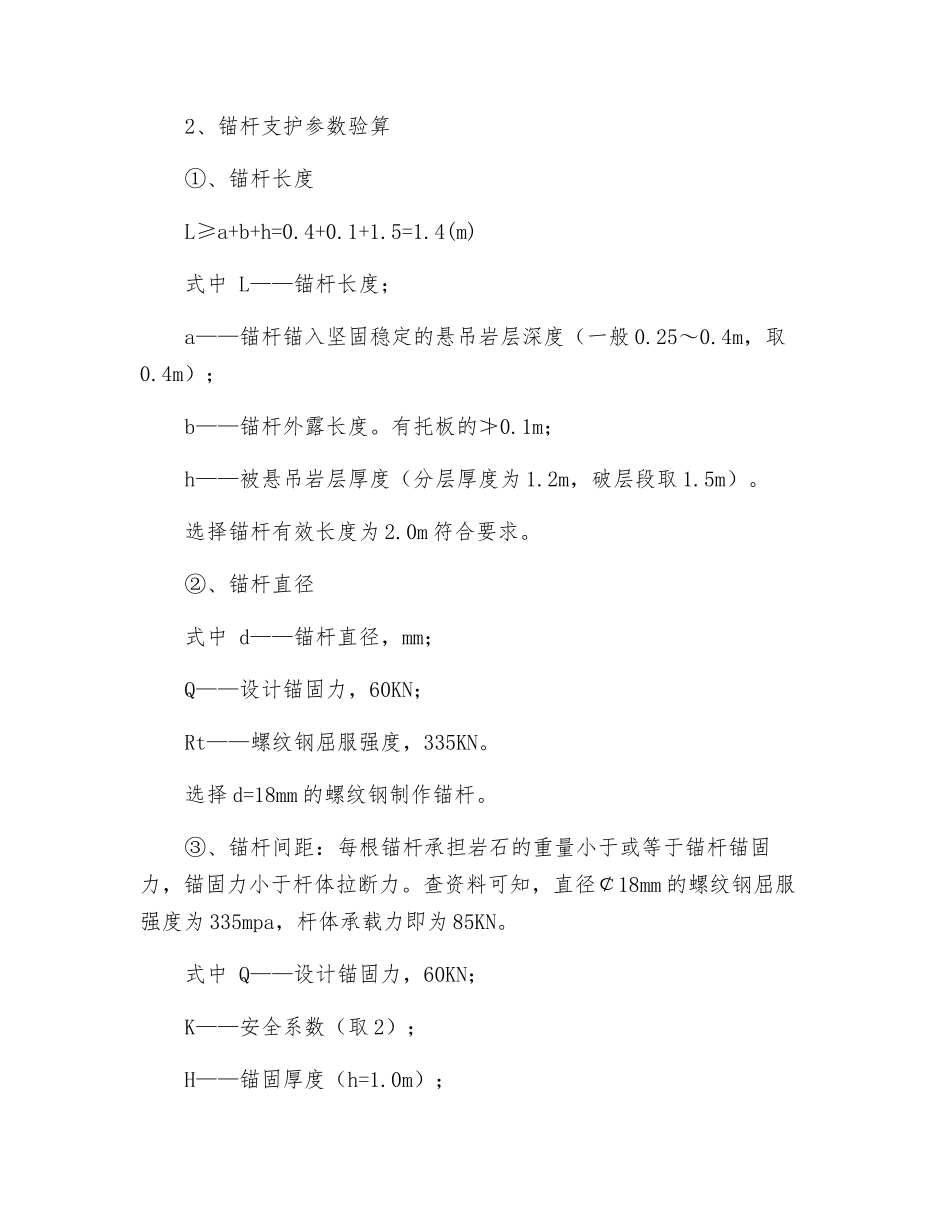

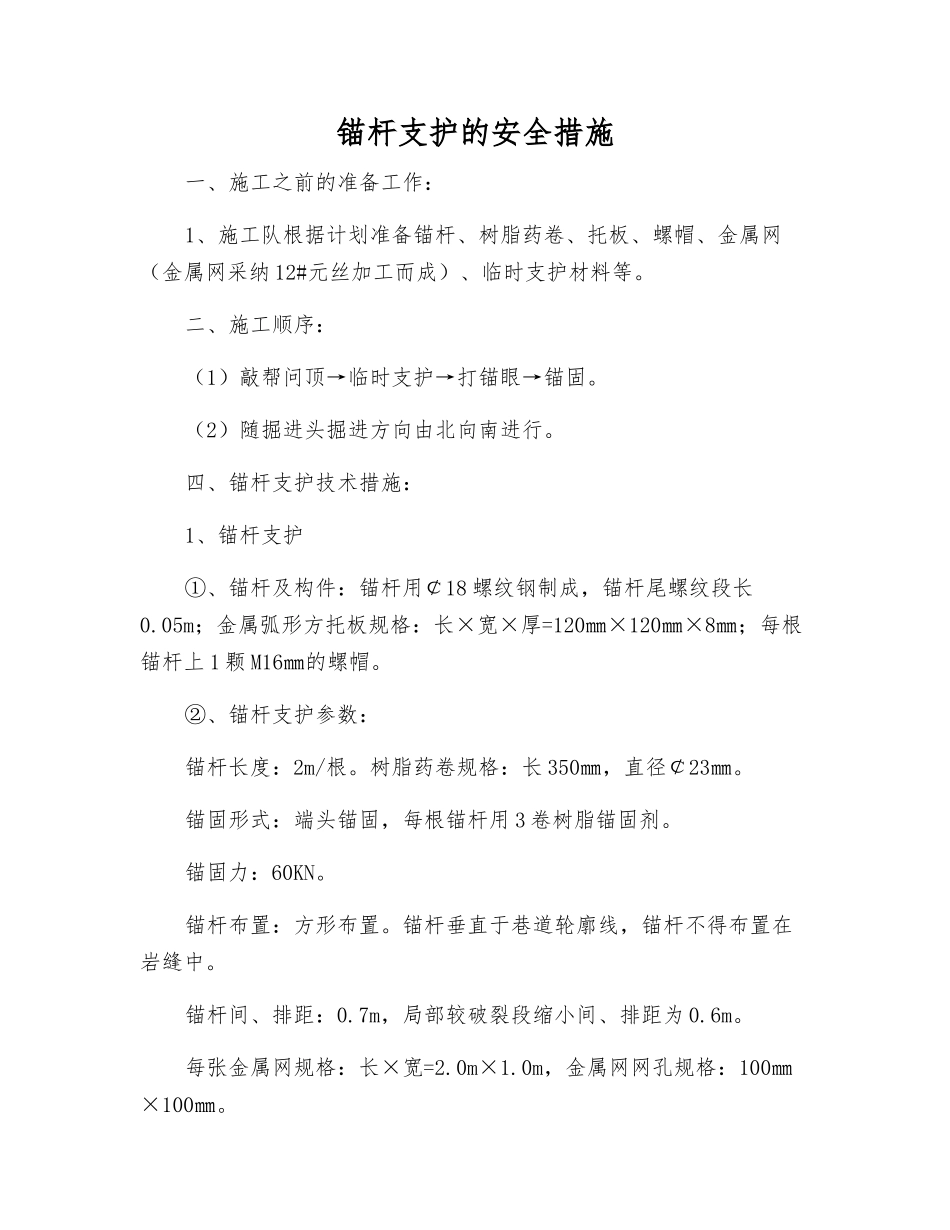

锚杆支护的安全措施一、施工之前的准备工作：1、施工队根据计划准备锚杆、树脂药卷、托板、螺帽、金属网（金属网采纳 12#元丝加工而成）、临时支护材料等。二、施工顺序：（1）敲帮问顶→临时支护→打锚眼→锚固。（2）随掘进头掘进方向由北向南进行。四、锚杆支护技术措施：1、锚杆支护①、锚杆及构件：锚杆用￠18 螺纹钢制成，锚杆尾螺纹段长0.05m；金属弧形方托板规格：长×宽×厚=120㎜×120㎜×8㎜；每根锚杆上 1 颗 M16㎜的螺帽。②、锚杆支护参数：锚杆长度：2m/根。树脂药卷规格：长 350㎜，直径￠23㎜。锚固形式：端头锚固，每根锚杆用 3 卷树脂锚固剂。锚固力：60KN。锚杆布置：方形布置。锚杆垂直于巷道轮廓线，锚杆不得布置在岩缝中。锚杆间、排距：0.7m，局部较破裂段缩小间、排距为 0.6m。每张金属网规格：长×宽=2.0m×1.0m，金属网网孔规格：100㎜×100㎜。2、锚杆支护参数验算①、锚杆长度L≥a+b+h=0.4+0.1+1.5=1.4(m)式中 L——锚杆长度；a——锚杆锚入坚固稳定的悬吊岩层深度（一般 0.25～0.4m，取0.4m）；b——锚杆外露长度。有托板的≯0.1m；h——被悬吊岩层厚度（分层厚度为 1.2m，破层段取 1.5m）。选择锚杆有效长度为 2.0m 符合要求。②、锚杆直径式中 d——锚杆直径，mm；Q——设计锚固力，60KN；Rt——螺纹钢屈服强度，335KN。选择 d=18mm 的螺纹钢制作锚杆。③、锚杆间距：每根锚杆承担岩石的重量小于或等于锚杆锚固力，锚固力小于杆体拉断力。查资料可知，直径￠18mm 的螺纹钢屈服强度为 335mpa，杆体承载力即为 85KN。式中 Q——设计锚固力，60KN；K——安全系数（取 2）；H——锚固厚度（h=1.0m）；r——容重（r=24.5KN/m;⊃ ）。设计最大间距 0.7m 小于理论值 0.845m，符合要求。以上锚杆间距设计也符合按经验公式 D≤0.5L=0.5×2.0=1.0m（D——锚杆间距，m；L——锚杆长度，m）确定的锚杆参数。五、锚杆支护施工方法及技术要求：①、采纳 MQT-120 锚杆机，采纳￠28 的钻头，打眼困难时采纳长、短钎套打。②、锚眼布置范围：锚眼布置在岩层破裂带内及破裂带边缘外围0.5m 的稳定的岩层上。③、采纳锚杆搅拌机安装锚杆（也可以用风煤钻代替）。锚杆必须直抵眼底，锚杆外露长度≤100mm，金属网必须紧压在托板与岩面之间，螺帽拧紧，不得有松动。④、每班进班前，根据交班情况和本班工作安排领取质量合格、数量足够的锚杆、药卷和金属网，锚杆、药卷和金属网必须在工作地点妥善保管存...
