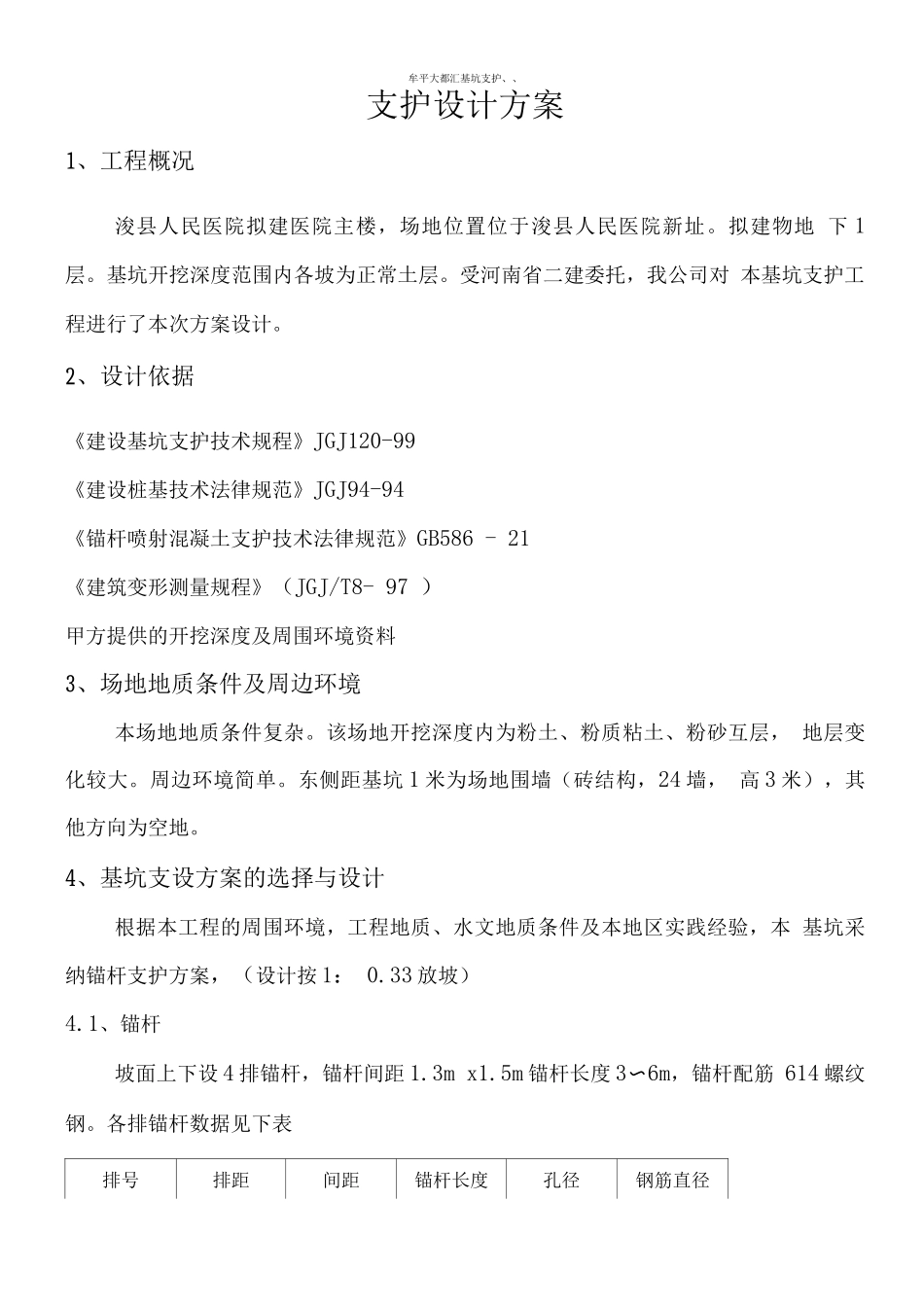

牟平大都汇基坑支护、、支护设计方案1、工程概况浚县人民医院拟建医院主楼，场地位置位于浚县人民医院新址。拟建物地 下 1层。基坑开挖深度范围内各坡为正常土层。受河南省二建委托，我公司对 本基坑支护工程进行了本次方案设计。2、设计依据《建设基坑支护技术规程》JGJ120-99《建设桩基技术法律规范》JGJ94-94《锚杆喷射混凝土支护技术法律规范》GB586 - 21《建筑变形测量规程》（JGJ/T8- 97 ）甲方提供的开挖深度及周围环境资料3、场地地质条件及周边环境本场地地质条件复杂。该场地开挖深度内为粉土、粉质粘土、粉砂互层， 地层变化较大。周边环境简单。东侧距基坑 1 米为场地围墙（砖结构，24 墙， 高 3 米），其他方向为空地。4、基坑支设方案的选择与设计根据本工程的周围环境，工程地质、水文地质条件及本地区实践经验，本 基坑采纳锚杆支护方案，（设计按 1： 0.33 放坡）4.1、锚杆坡面上下设 4 排锚杆，锚杆间距 1.3m x1.5m 锚杆长度 3〜6m，锚杆配筋 614 螺纹钢。各排锚杆数据见下表排号排距间距锚杆长度孔径钢筋直径(m )(m )(m )(mm )(mm )11.31.5511421.31.5611431.31.5411441.31.531144.2 钢筋网钢筋网按 6 4.5@250 x 250mm 布置，网筋之间用扎丝扎牢，挂于基坑表面。4.3 锚杆加强筋锚杆头部水平之间用 6 10 圆钢焊接。4.4 喷砼厚度为 60mm，砼标号为 C204.5 翻顶混凝土面层应向上翻过边坡顶 1.0mm 翻顶厚度 1mm5、应急预案挖掘机应保证 24 小时待命，当边坡变形较大（累计位移大于 70mm ）或 变形较快（连续三天每天位移大于 3mm ）时，及时回填，增设锚杆进行加固。 为防止雨水冲刷未能支护的边坡，应预备不少于 2 的塑料布。支护施工方案1、支护设计参数1. 1 锚杆在基坑竖直方向共布置 4 排锚杆，水平间距 1.5 米，垂直间距 1.3 米倾角 10°，边坡面上按梅花行布置。1.2 水泥砂浆锚杆孔注比例 0.5 的水泥砂浆。1.3 钢筋网钢筋网按 6 4.5@250 x 250mm 布置，网筋之间用扎丝扎牢，挂于基坑面上。1.4 锚杆加强筋锚杆头部水平之间用 610 圆钢焊接，并压住网片。1.5 喷砼厚度为 60mm。2、施工工艺2. 1 锚杆施工顺序：基坑开挖（到预订深度）-修坡-定孔、钻孔-安装锚杆-压力灌浆-挂 网-焊接加强筋-喷砼-养护。定孔、钻孔：根据方案中设计的锚杆位置、长度和角度及锚杆孔直径定孔，采纳专业机 具钻孔，误差不得超过准许误差。锚杆安装根据方案中...
