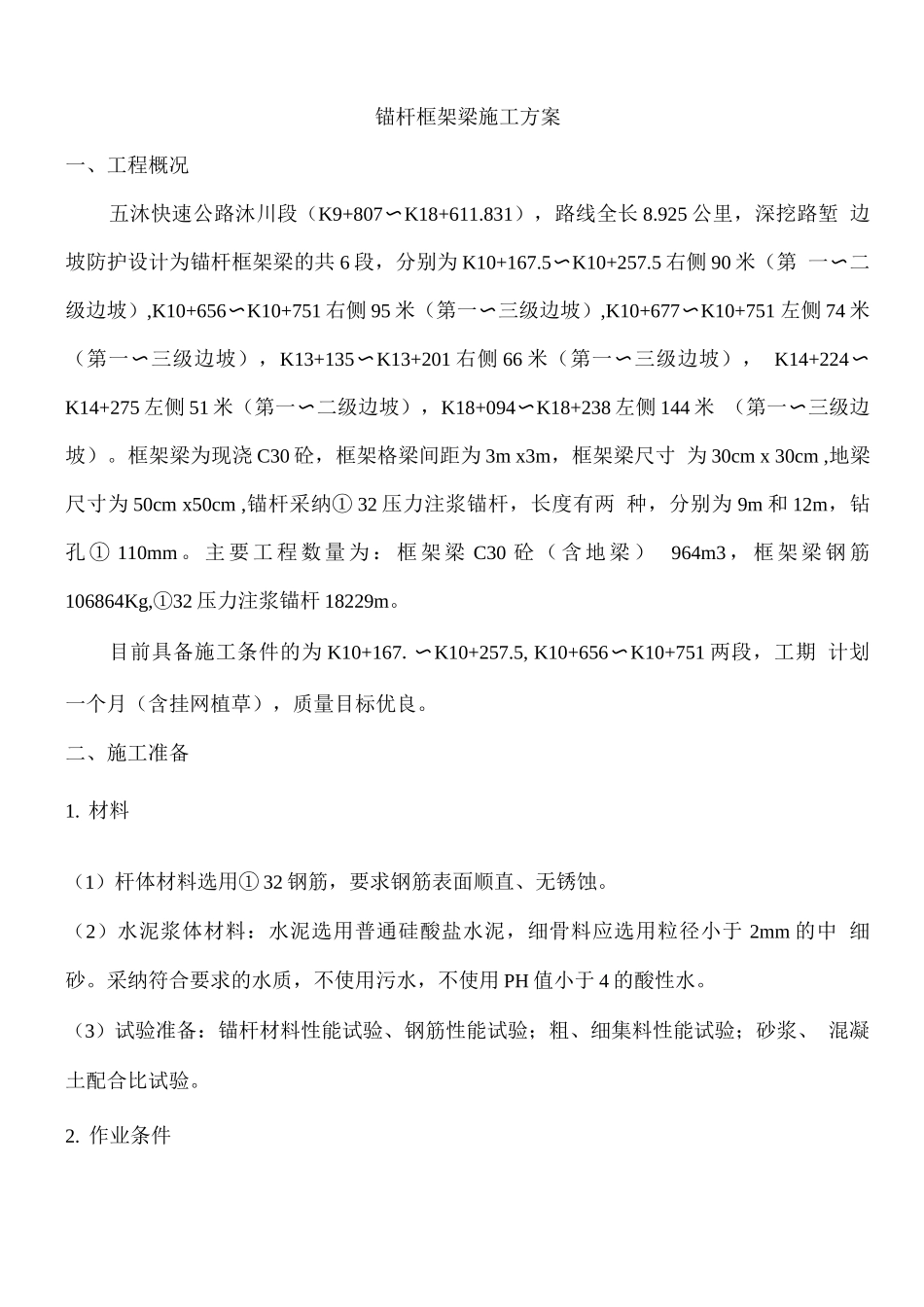

锚杆框架梁施工方案一、工程概况五沐快速公路沐川段（K9+807〜K18+611.831），路线全长 8.925 公里，深挖路堑 边坡防护设计为锚杆框架梁的共 6 段，分别为 K10+167.5〜K10+257.5 右侧 90 米（第 一二〜级边坡）,K10+656〜K10+751 右侧 95 米（第一三级边坡〜）,K10+677〜K10+751 左侧 74 米（第一三级边坡），〜K13+135〜K13+201 右侧 66 米（第一三级边坡）， 〜K14+224〜K14+275 左侧 51 米（第一二级边坡），〜K18+094〜K18+238 左侧 144 米 （第一三级边〜坡）。框架梁为现浇 C30 砼，框架格梁间距为 3m x3m，框架梁尺寸 为 30cm x 30cm ,地梁尺寸为 50cm x50cm ,锚杆采纳① 32 压力注浆锚杆，长度有两 种，分别为 9m 和 12m，钻孔 ① 110mm 。 主 要 工 程 数 量 为 ： 框 架 梁 C30 砼 （ 含 地 梁 ） 964m3 ， 框 架 梁 钢 筋106864Kg,①32 压力注浆锚杆 18229m。目前具备施工条件的为 K10+167.〜K10+257.5, K10+656〜K10+751 两段，工期 计划一个月（含挂网植草），质量目标优良。二、施工准备1. 材料（1）杆体材料选用① 32 钢筋，要求钢筋表面顺直、无锈蚀。（2）水泥浆体材料：水泥选用普通硅酸盐水泥，细骨料应选用粒径小于 2mm 的中 细砂。采纳符合要求的水质，不使用污水，不使用 PH 值小于 4 的酸性水。（3）试验准备：锚杆材料性能试验、钢筋性能试验；粗、细集料性能试验；砂浆、 混凝土配合比试验。2. 作业条件（1）主要人员：钻工 4 人，钢筋工 4 人，模板工 10 人，杂工 2 人。（2）主要设备：潜孔钻机 2 台，14 立方空压机 1 台，2KW 发电机一台，钢筋加工设备 2 套，注浆机 1 台。（3）主要材料：C30 砼采纳商混，钢筋甲供。（4）施工用电：2KW 发电机发电（5）施工用水：峰门山隧道驻地井水三、施工工艺错.孔（1）钻孔前搭设双层钢管支架，根据设计要求和土层条件，定出孔位，做出标记。（2） 作业面场地要平坦、坚实、有排水沟，场地宽度大于 4m。 （3）钻机就位后，保持 平稳，导杆或立轴与钻杆倾角一致，并在同一轴线上。使钻机倾角为 35°、25°，坡脚至上第一根锚杆下倾角为 35°其余锚杆下倾角 25°并将钻机固定。（4）在钻进过程中，精心操作，精神集中，合理掌握钻进参数，合理掌握钻进速度， 防止埋钻、卡钻等各种孔内事故。一旦发生孔内事故，应争取一切时间尽快处理。（5）钻孔完毕后...
