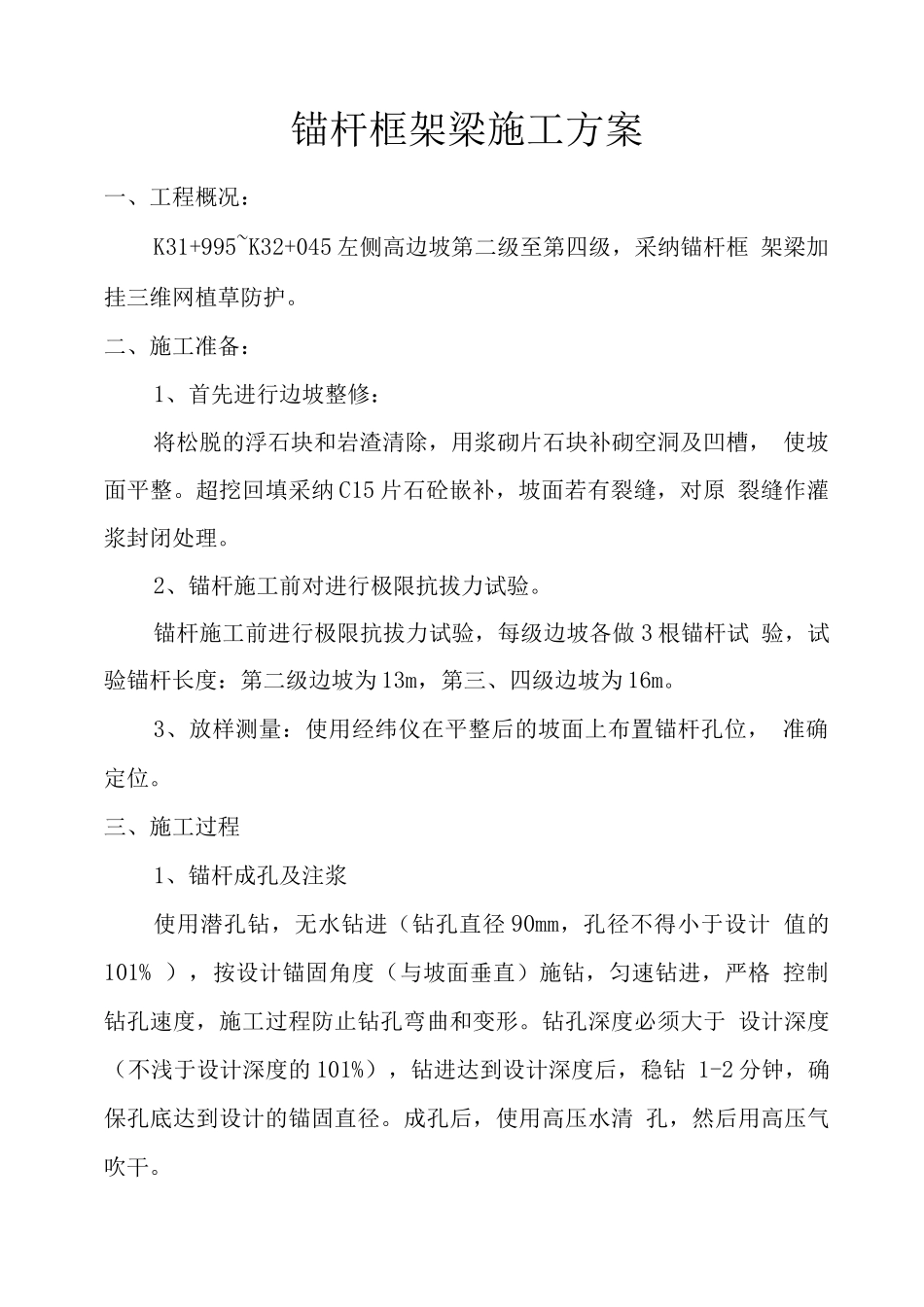

锚杆框架梁施工方案一、工程概况：K31+995~K32+045 左侧高边坡第二级至第四级，采纳锚杆框 架梁加挂三维网植草防护
二、施工准备：1、首先进行边坡整修：将松脱的浮石块和岩渣清除，用浆砌片石块补砌空洞及凹槽， 使坡面平整
超挖回填采纳 C15 片石砼嵌补，坡面若有裂缝，对原 裂缝作灌浆封闭处理
2、锚杆施工前对进行极限抗拔力试验
锚杆施工前进行极限抗拔力试验，每级边坡各做 3 根锚杆试 验，试验锚杆长度：第二级边坡为 13m，第三、四级边坡为 16m
3、放样测量：使用经纬仪在平整后的坡面上布置锚杆孔位， 准确定位
三、施工过程1、锚杆成孔及注浆使用潜孔钻，无水钻进（钻孔直径 90mm，孔径不得小于设计 值的101% ），按设计锚固角度（与坡面垂直）施钻，匀速钻进，严格 控制钻孔速度，施工过程防止钻孔弯曲和变形
钻孔深度必须大于 设计深度（不浅于设计深度的 101%），钻进达到设计深度后，稳钻 1-2 分钟，确保孔底达到设计的锚固直径
成孔后，使用高压水清 孔，然后用高压气吹干
2、锚杆制作：① 、在使用前锚杆体材料进行抽样试验，不能有锈蚀、损坏的 现像
详见材料试验报告单
② 、当钢筋长度不够时，可采纳对焊接长，亦可采纳弧焊机在 现场帮焊接长
1、锚杆注浆施工① 、注浆前，对锚孔用风、水冲冼，并排尽残碴和污水
② 、将组装好的锚杆钢筋边同注浆管平顺、缓缓地推送至孔底; 利用压力泵进行注浆，注浆从孔底开始，随砂浆的注入匀速拔出 注浆管，注浆后静置待凝，确保浆液饱满、充分
2、试验工作① 、试验前对试验设备进行标定，详见附件证明材料
② 、待砂浆强度达到 90%以上才可以进行抗拔试验
③ 、抗拔试验前进行场地平整，做好支座及千斤顶的安装工作
④ 、抗拔试验采纳循环加荷、卸荷法，加载后每隔 5min 测读 一次变形量，每级加载阶段内记录值不少于 2 次
每级荷载的稳 定
