锚杆框架梁高边坡施工方案

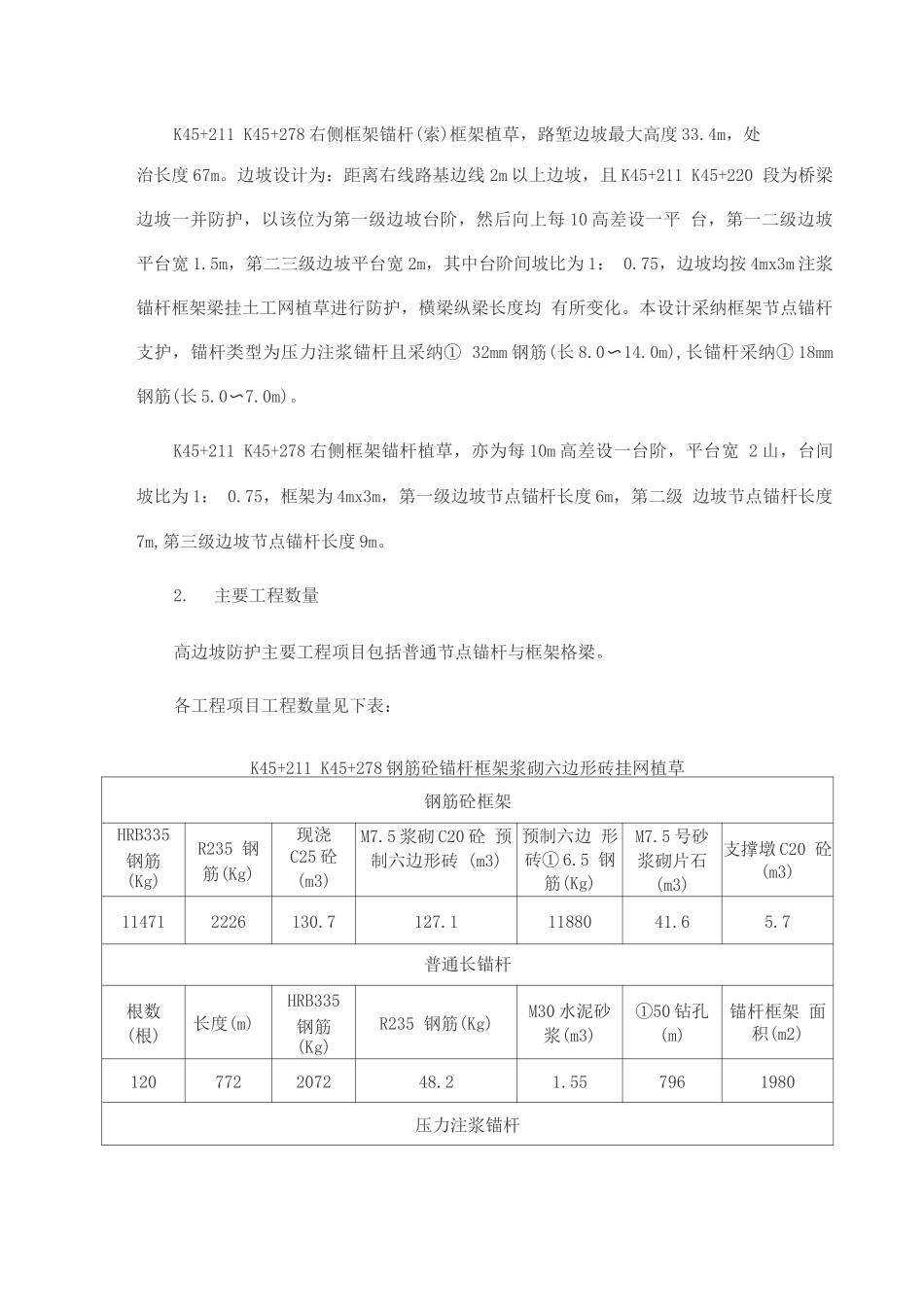

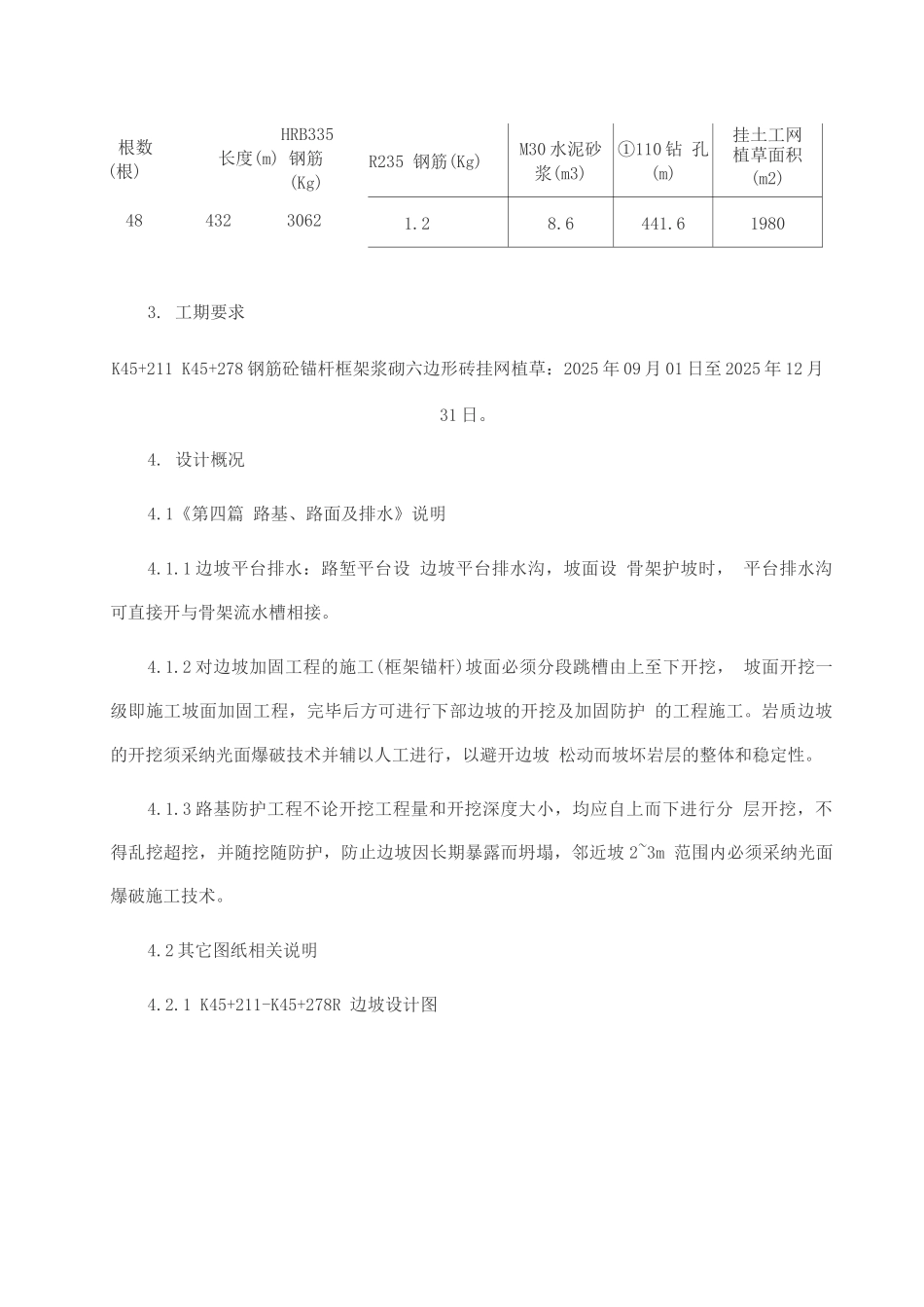

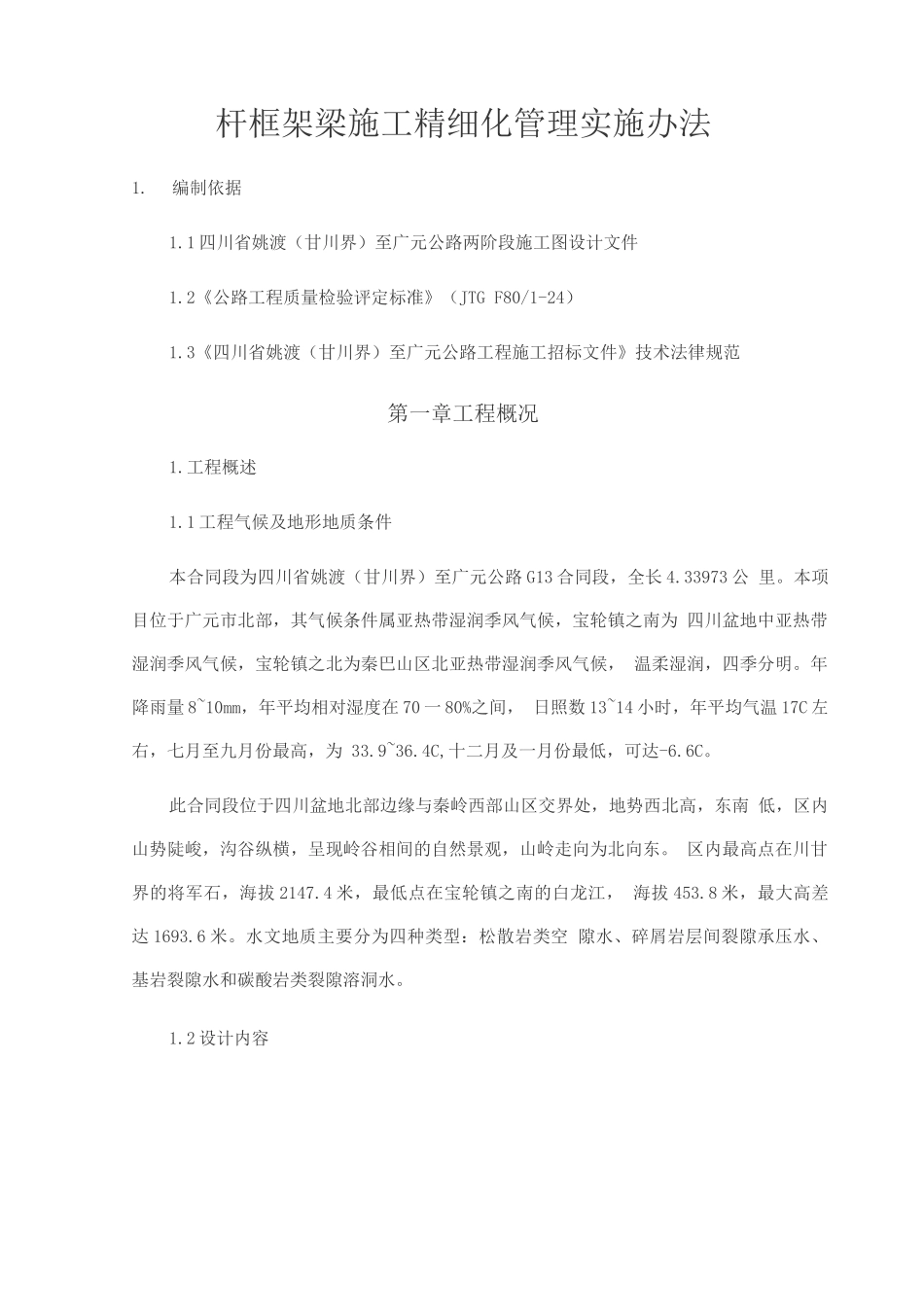

杆框架梁施工精细化管理实施办法1.编制依据1.1 四川省姚渡（甘川界）至广元公路两阶段施工图设计文件1.2《公路工程质量检验评定标准》（JTG F80/1-24）1.3《四川省姚渡（甘川界）至广元公路工程施工招标文件》技术法律规范第一章工程概况1.工程概述1.1 工程气候及地形地质条件本合同段为四川省姚渡（甘川界）至广元公路 G13 合同段，全长 4.33973 公 里。本项目位于广元市北部，其气候条件属亚热带湿润季风气候，宝轮镇之南为 四川盆地中亚热带湿润季风气候，宝轮镇之北为秦巴山区北亚热带湿润季风气候， 温柔湿润，四季分明。年降雨量 8~10mm，年平均相对湿度在 70 一 80%之间， 日照数 13~14 小时，年平均气温 17C 左右，七月至九月份最高，为 33.9~36.4C,十二月及一月份最低，可达-6.6C。此合同段位于四川盆地北部边缘与秦岭西部山区交界处，地势西北高，东南 低，区内山势陡峻，沟谷纵横，呈现岭谷相间的自然景观，山岭走向为北向东。 区内最高点在川甘界的将军石，海拔 2147.4 米，最低点在宝轮镇之南的白龙江， 海拔 453.8 米，最大高差达 1693.6 米。水文地质主要分为四种类型：松散岩类空 隙水、碎屑岩层间裂隙承压水、基岩裂隙水和碳酸岩类裂隙溶洞水。1.2 设计内容K45+211 K45+278 右侧框架锚杆(索)框架植草，路堑边坡最大高度 33.4m，处治长度 67m。边坡设计为：距离右线路基边线 2m 以上边坡，且 K45+211 K45+220 段为桥梁边坡一并防护，以该位为第一级边坡台阶，然后向上每 10 高差设一平 台，第一二级边坡平台宽 1.5m，第二三级边坡平台宽 2m，其中台阶间坡比为 1： 0.75，边坡均按 4mx3m 注浆锚杆框架梁挂土工网植草进行防护，横梁纵梁长度均 有所变化。本设计采纳框架节点锚杆支护，锚杆类型为压力注浆锚杆且采纳① 32mm 钢筋(长 8.0〜14.0m),长锚杆采纳① 18mm钢筋(长 5.0〜7.0m)。K45+211 K45+278 右侧框架锚杆植草，亦为每 10m 高差设一台阶，平台宽 2 山，台间坡比为 1： 0.75，框架为 4mx3m，第一级边坡节点锚杆长度 6m，第二级 边坡节点锚杆长度7m,第三级边坡节点锚杆长度 9m。2.主要工程数量高边坡防护主要工程项目包括普通节点锚杆与框架格梁。各工程项目工程数量见下表：K45+211 K45+278 钢筋砼锚杆框架浆砌六边形砖挂网植草钢筋砼框架HRB335钢筋(Kg)R235 钢 筋(Kg)现浇C25 砼 (m3)M7.5 浆砌 C20 砼 预制六边形砖 (m3)预制六边 形砖① ...
