锚杆试验方案

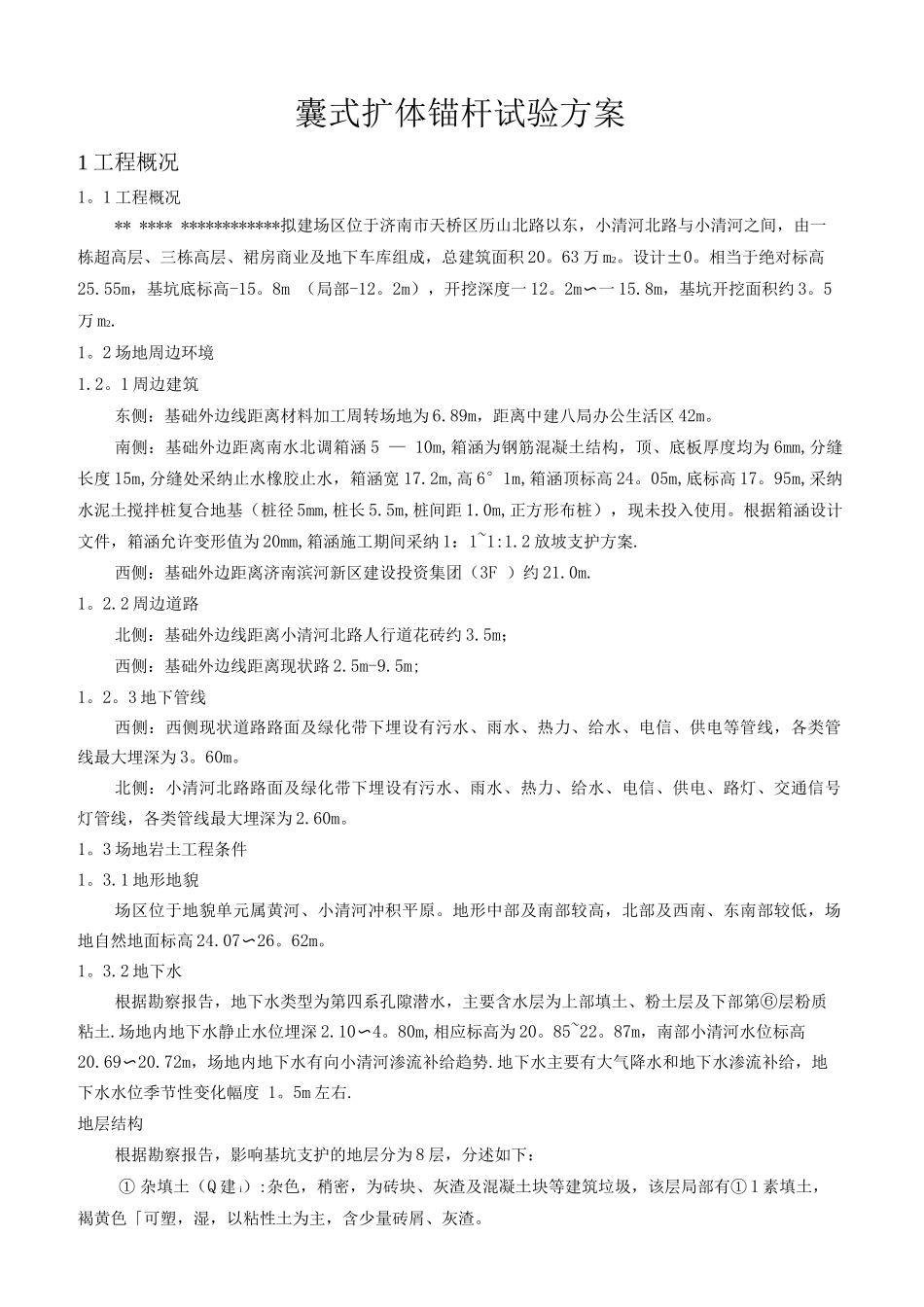

囊式扩体锚杆试验方案1 工程概况1。1 工程概况** **** ************拟建场区位于济南市天桥区历山北路以东，小清河北路与小清河之间，由一栋超高层、三栋高层、裙房商业及地下车库组成，总建筑面积 20。63 万 m2。设计±0。相当于绝对标高25.55m，基坑底标高-15。8m （局部-12。2m），开挖深度一 12。2m一〜15.8m，基坑开挖面积约 3。5万 m2.1。2 场地周边环境1.2。1 周边建筑东侧：基础外边线距离材料加工周转场地为 6.89m，距离中建八局办公生活区 42m。南侧：基础外边距离南水北调箱涵 5 — 10m,箱涵为钢筋混凝土结构，顶、底板厚度均为 6mm,分缝长度 15m,分缝处采纳止水橡胶止水，箱涵宽 17.2m,高 6°1m,箱涵顶标高 24。05m,底标高 17。95m,采纳水泥土搅拌桩复合地基（桩径 5mm,桩长 5.5m,桩间距 1.0m,正方形布桩），现未投入使用。根据箱涵设计文件，箱涵允许变形值为 20mm,箱涵施工期间采纳 1：1~1:1.2 放坡支护方案.西侧：基础外边距离济南滨河新区建设投资集团（3F ）约 21.0m.1。2.2 周边道路北侧：基础外边线距离小清河北路人行道花砖约 3.5m；西侧：基础外边线距离现状路 2.5m-9.5m;1。2。3 地下管线西侧：西侧现状道路路面及绿化带下埋设有污水、雨水、热力、给水、电信、供电等管线，各类管线最大埋深为 3。60m。北侧：小清河北路路面及绿化带下埋设有污水、雨水、热力、给水、电信、供电、路灯、交通信号灯管线，各类管线最大埋深为 2.60m。1。3 场地岩土工程条件1。3.1 地形地貌场区位于地貌单元属黄河、小清河冲积平原。地形中部及南部较高，北部及西南、东南部较低，场地自然地面标高 24.07〜26。62m。1。3.2 地下水根据勘察报告，地下水类型为第四系孔隙潜水，主要含水层为上部填土、粉土层及下部第⑥层粉质粘土.场地内地下水静止水位埋深 2.10〜4。80m,相应标高为 20。85~22。87m，南部小清河水位标高20.69〜20.72m，场地内地下水有向小清河渗流补给趋势.地下水主要有大气降水和地下水渗流补给，地下水水位季节性变化幅度 1。5m 左右.地层结构根据勘察报告，影响基坑支护的地层分为 8 层，分述如下：① 杂填土（Q 建 i）:杂色，稍密，为砖块、灰渣及混凝土块等建筑垃圾，该层局部有① 1 素填土，褐黄色「可塑，湿，以粘性土为主，含少量砖屑、灰渣。② 粉土（Qjl）:褐黄色，稍密，湿很湿，摇振反应强烈，含灰色条纹〜.场地西部部分钻孔该层局部夹褐黄色可塑② 1 粉质...
