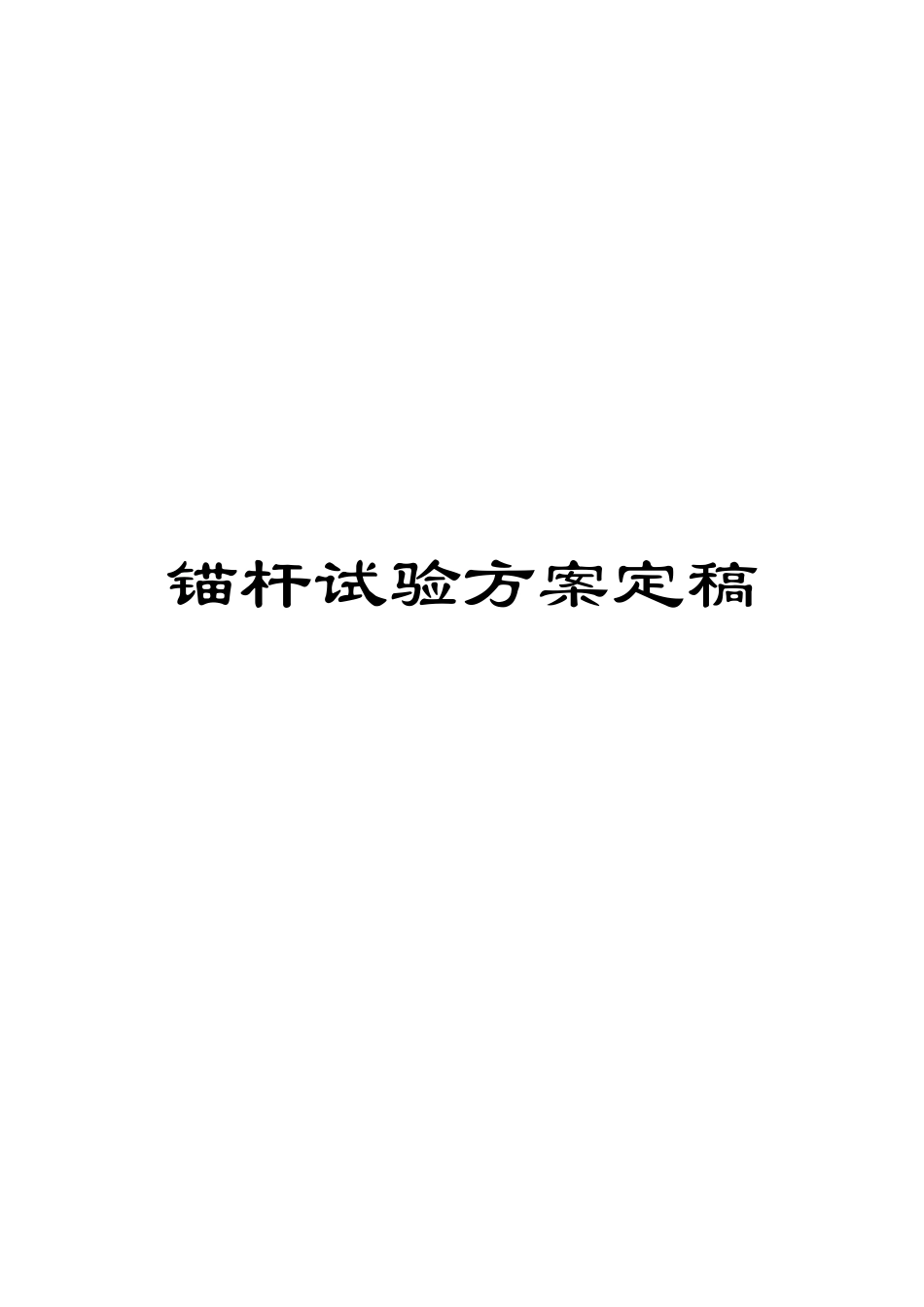

锚杆试验方案定稿

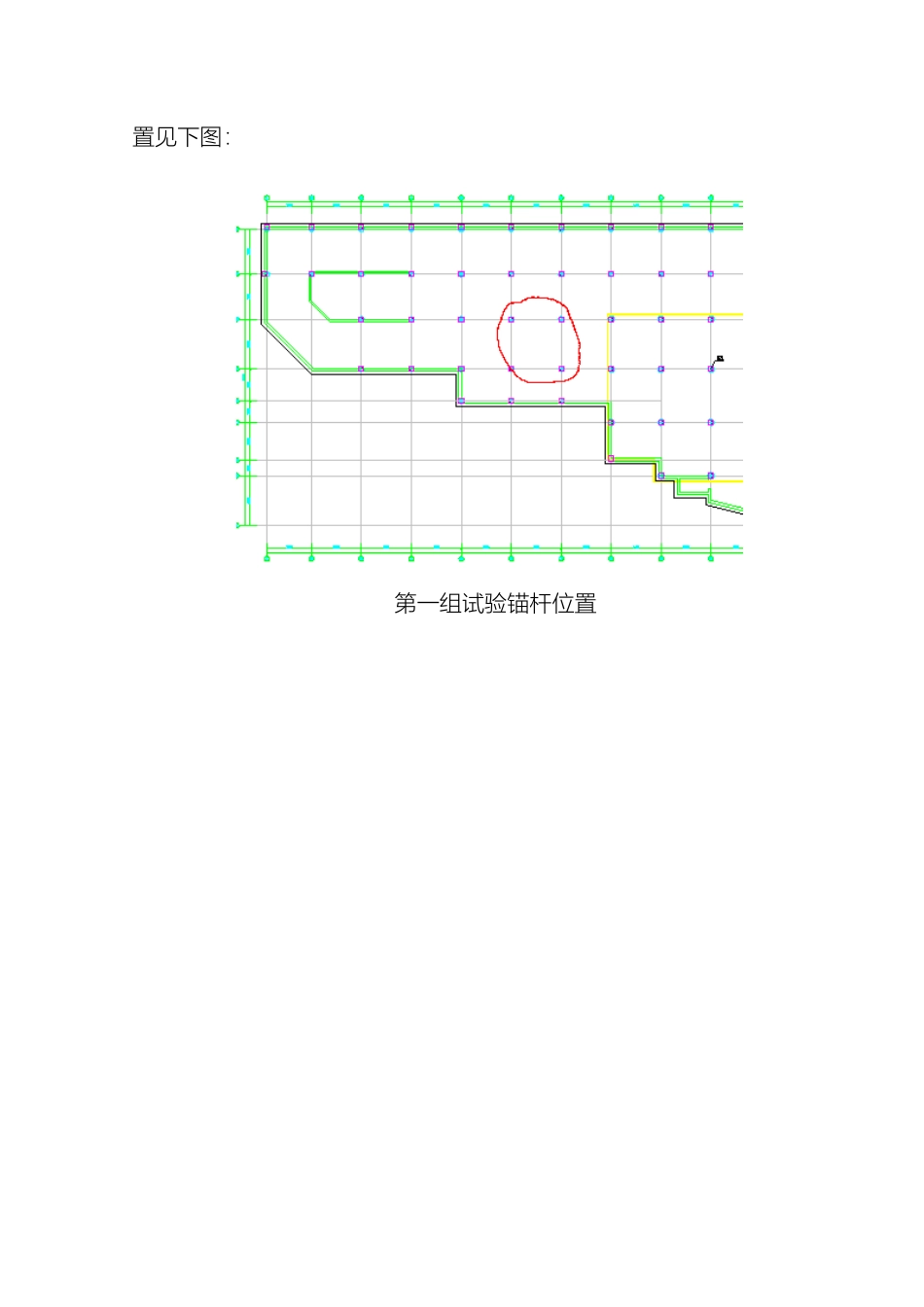

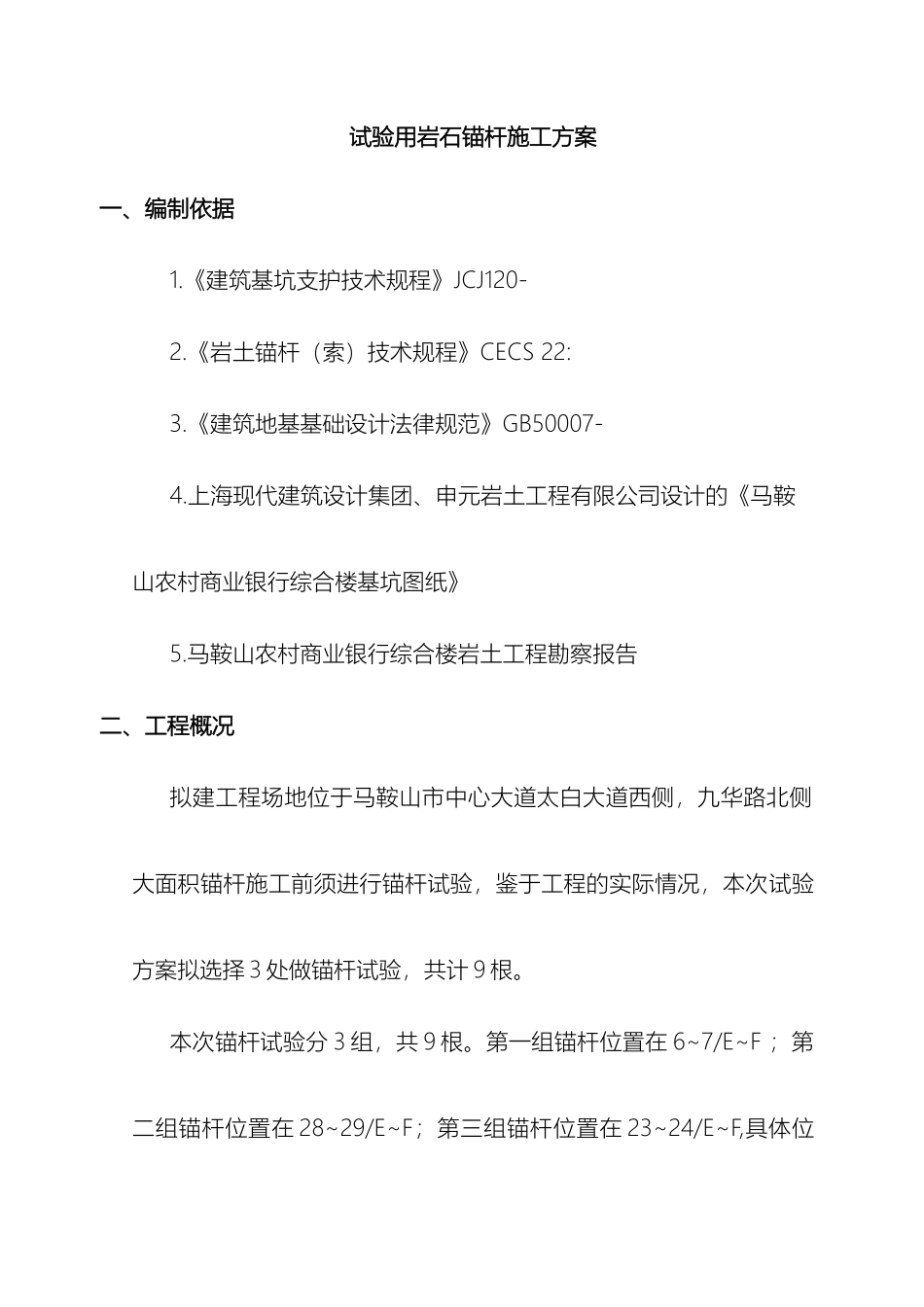

锚杆试验方案定稿试验用岩石锚杆施工方案一、编制依据1.《建筑基坑支护技术规程》JCJ120- 2.《岩土锚杆（索）技术规程》CECS 22: 3.《建筑地基基础设计法律规范》GB50007- 4.上海现代建筑设计集团、申元岩土工程有限公司设计的《马鞍山农村商业银行综合楼基坑图纸》5.马鞍山农村商业银行综合楼岩土工程勘察报告二、工程概况拟建工程场地位于马鞍山市中心大道太白大道西侧，九华路北侧大面积锚杆施工前须进行锚杆试验，鉴于工程的实际情况，本次试验方案拟选择 3 处做锚杆试验，共计 9 根。本次锚杆试验分 3 组，共 9 根。第一组锚杆位置在 6~7/E~F ；第二组锚杆位置在 28~29/E~F；第三组锚杆位置在 23~24/E~F,具体位置见下图：第一组试验锚杆位置 第二组试验锚杆位置 第三组试验锚杆位置 三、试验准备1.试验准备 1.1 人员准备编号工种人数备注1施工员12钻工23砼工24钢筋工2 1.2 技术准备：组织相关人员熟悉施工图纸，学习现行的国家验收标准和施工技术法律规范，作出详尽的技术交底，编制切实可行的锚杆试验方案，根据设计要求并根据现场情况选择有代表性的部位做锚杆试验。1.3 材料准备：C25 钢筋，φ8 钢筋、直螺纹套筒等。2、机械设备：编号机械类别数量备注1电焊机12MGJ-50 钻机13汽车吊机（35t）14GZ-5 型注浆泵15HGS-40D 直螺纹滚丝机16切割机1将打孔设备、注浆设备、张拉设备调至工作面附近，待工作面及操作平台搭设完成后，马上吊运至工作面，所有施工材料均应由出厂证明、合格证，钢筋应检测合格，做好施工场地的排水工作，材料、机械的防雨、防水工作，水、电等在前期施工中已接到位，现场已满足施工要求。3 施工计划：10 月 2 日～10 月 5 日。四、施工工艺及方法 1．工艺流程 锚杆试验用水作业钻进法：土方开挖→测量、放线定位→钻机就位→接钻杆→校正孔位→打开水源→钻孔→提出内钻杆→冲洗→钻至设计深度→重复提内钻杆→下钢筋→灌浆→养护。2．施工方法2.1 土方开挖至试验相对标高-5m 位置。 2.2 钻孔用钻机钻孔，在施工前安排进行试钻，钻孔要保证位置正确，要随时注意调整好锚孔位置(上下左右及角度)，防止高低参差不齐和相互交错。 钻进后要重复提插孔内钻杆，并用水冲洗孔底沉渣，再接下节钻杆；遇有粗砂、砂卵石土层，在钻杆钻至最后一节时，应比要求深度多 10cm。 拉杆应由专人制作，要求顺直。钻孔完毕应尽快地安设拉杆，以防塌孔，孔深按入岩 1.8 米控制。在打第三组实...
