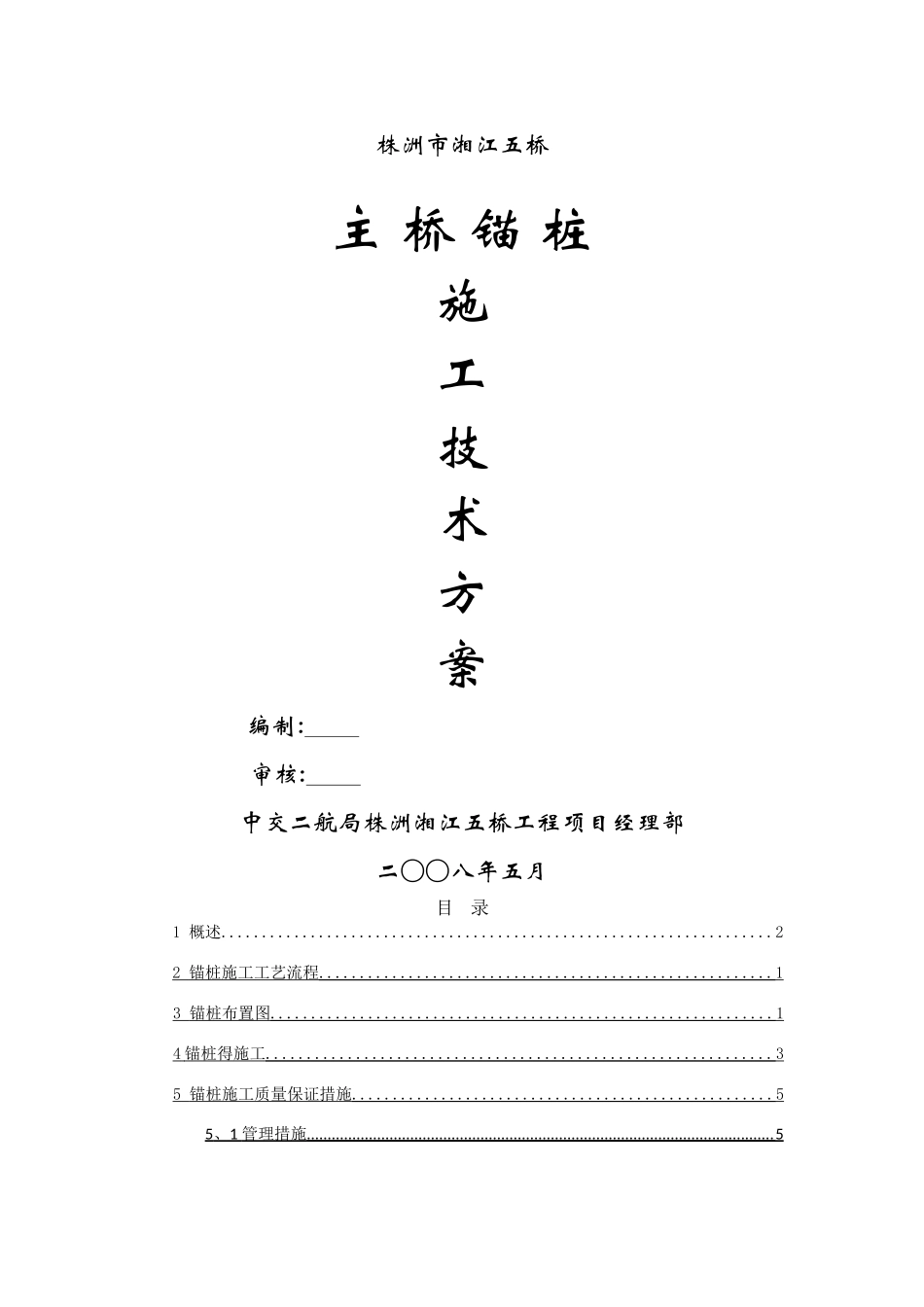

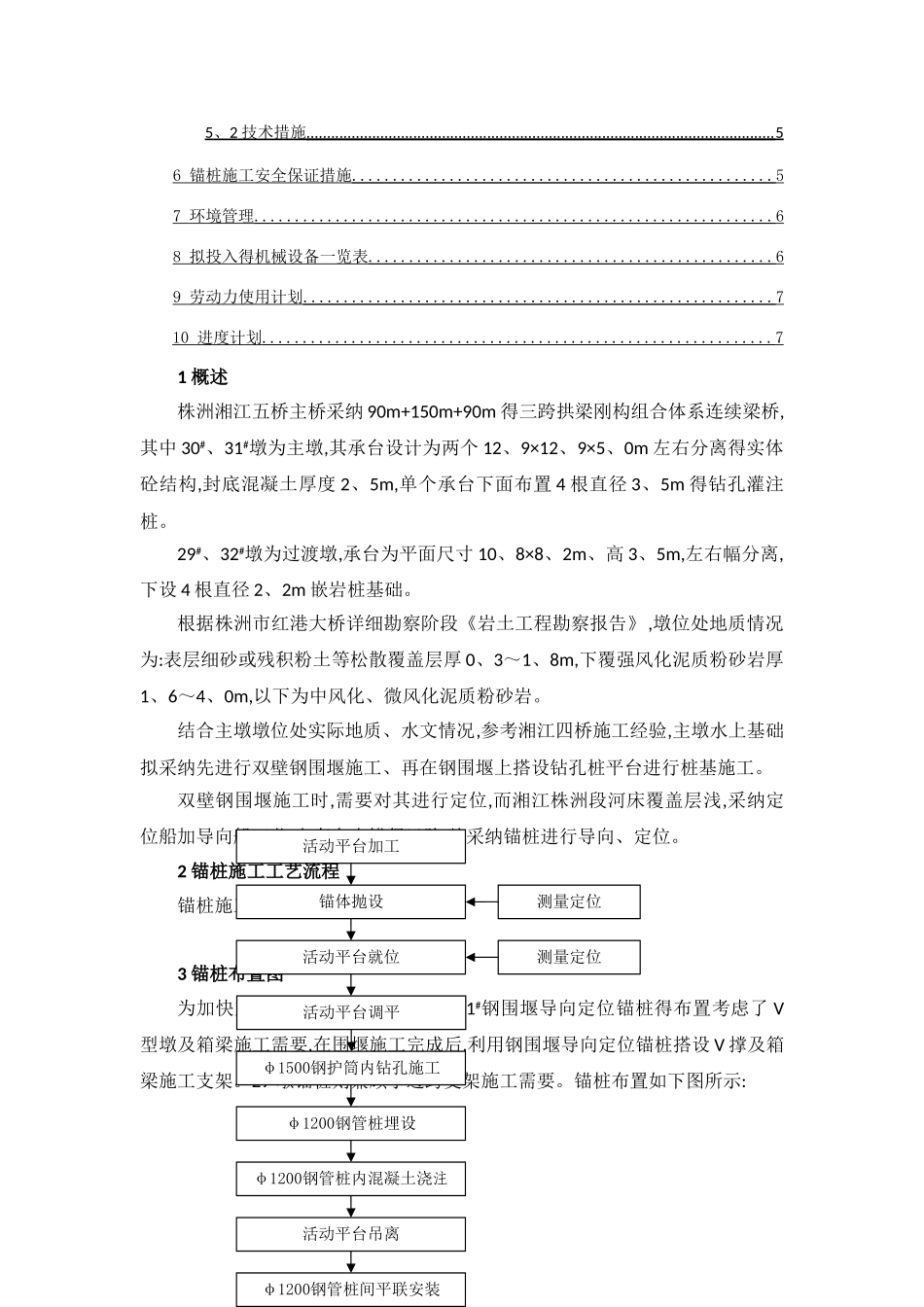

株洲市湘江五桥主 桥 锚 桩施 工技术方案 编制: 审核: 中交二航局株洲湘江五桥工程项目经理部二○○八年五月目 录1 概述....................................................................22 锚桩施工工艺流程 ........................................................ 1 3 锚桩布置图 .............................................................. 1 4 锚桩得施工 .............................................................. 3 5 锚桩施工质量保证措施 .................................................... 5 5 、 1 管理措施 ................................................................................................................. 5 5 、 2 技术措施 .................................................................................................................. 5 6 锚桩施工安全保证措施 .................................................... 5 7 环境管理 ................................................................ 6 8 拟投入得机械设备一览表 .................................................. 6 9 劳动力使用计划 .......................................................... 7 10 进度计划 ............................................................... 7 1 概述株洲湘江五桥主桥采纳 90m+150m+90m 得三跨拱梁刚构组合体系连续梁桥,其中 30#、31#墩为主墩,其承台设计为两个 12、9×12、9×5、0m 左右分离得实体砼结构,封底混凝土厚度 2、5m,单个承台下面布置 4 根直径 3、5m 得钻孔灌注桩。29#、32#墩为过渡墩,承台为平面尺寸 10、8×8、2m、高 3、5m,左右幅分离,下设 4 根直径 2、2m 嵌岩桩基础。根据株洲市红港大桥详细勘察阶段《岩土工程勘察报告》,墩位处地质情况为:表层细砂或残积粉土等松散覆盖层厚 0、3～1、8m,下覆强风化泥质粉砂岩厚1、6～4、0m,以下为中风化、微风化泥质粉砂岩。结合主墩墩位处实际地质、水文情况,参考湘江四桥施工经验,主墩水上基础拟采纳先进行双壁钢围堰施工、再在钢围堰上搭设钻孔桩平台进行桩基施工。双壁钢围堰施工时,需要对其进行定位,而湘江株洲段河床覆盖层浅,采纳定位船加导向船工艺时,存在走锚得风险,故采纳锚桩进行导向、定位。2 锚桩施工工艺流...
