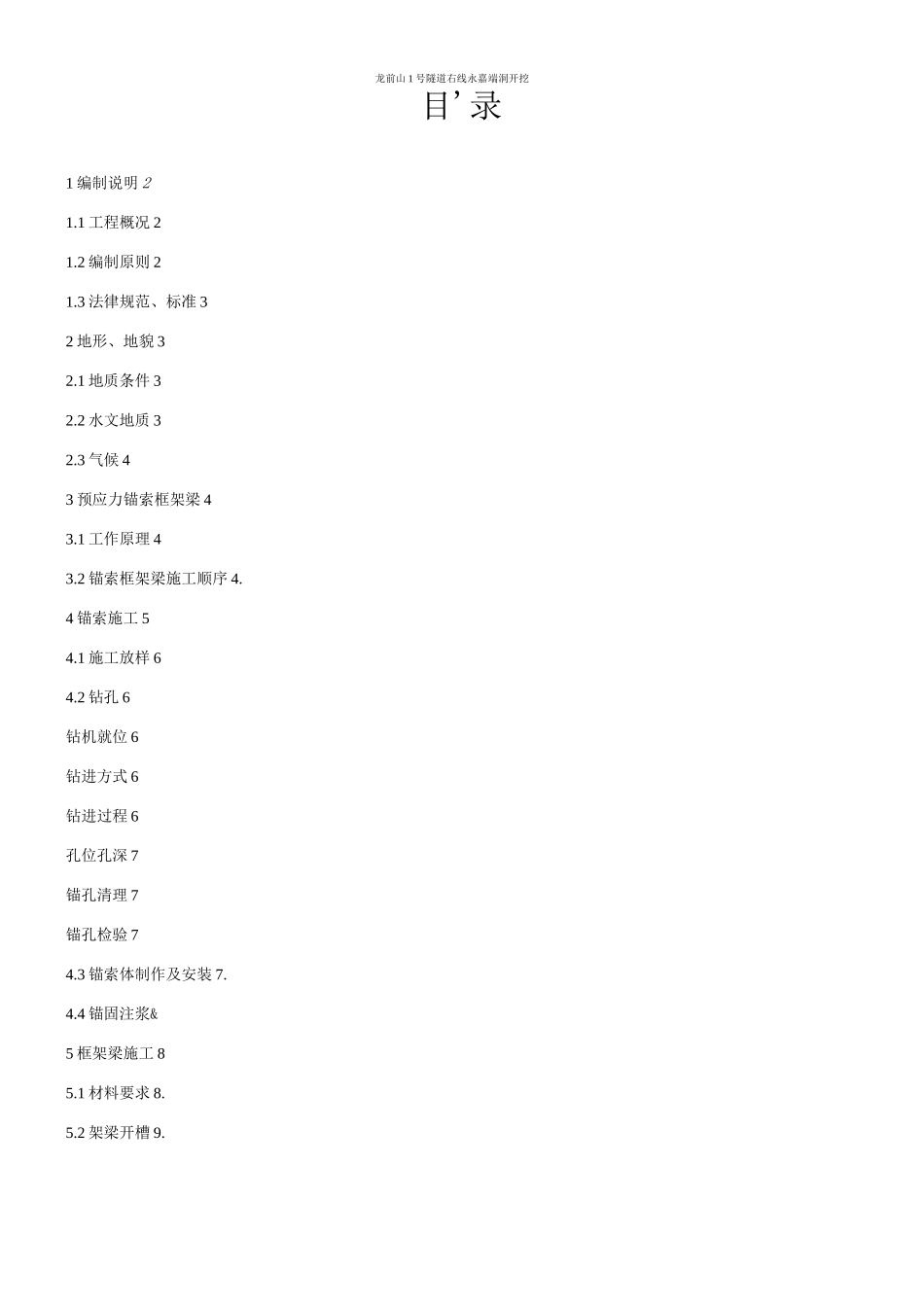

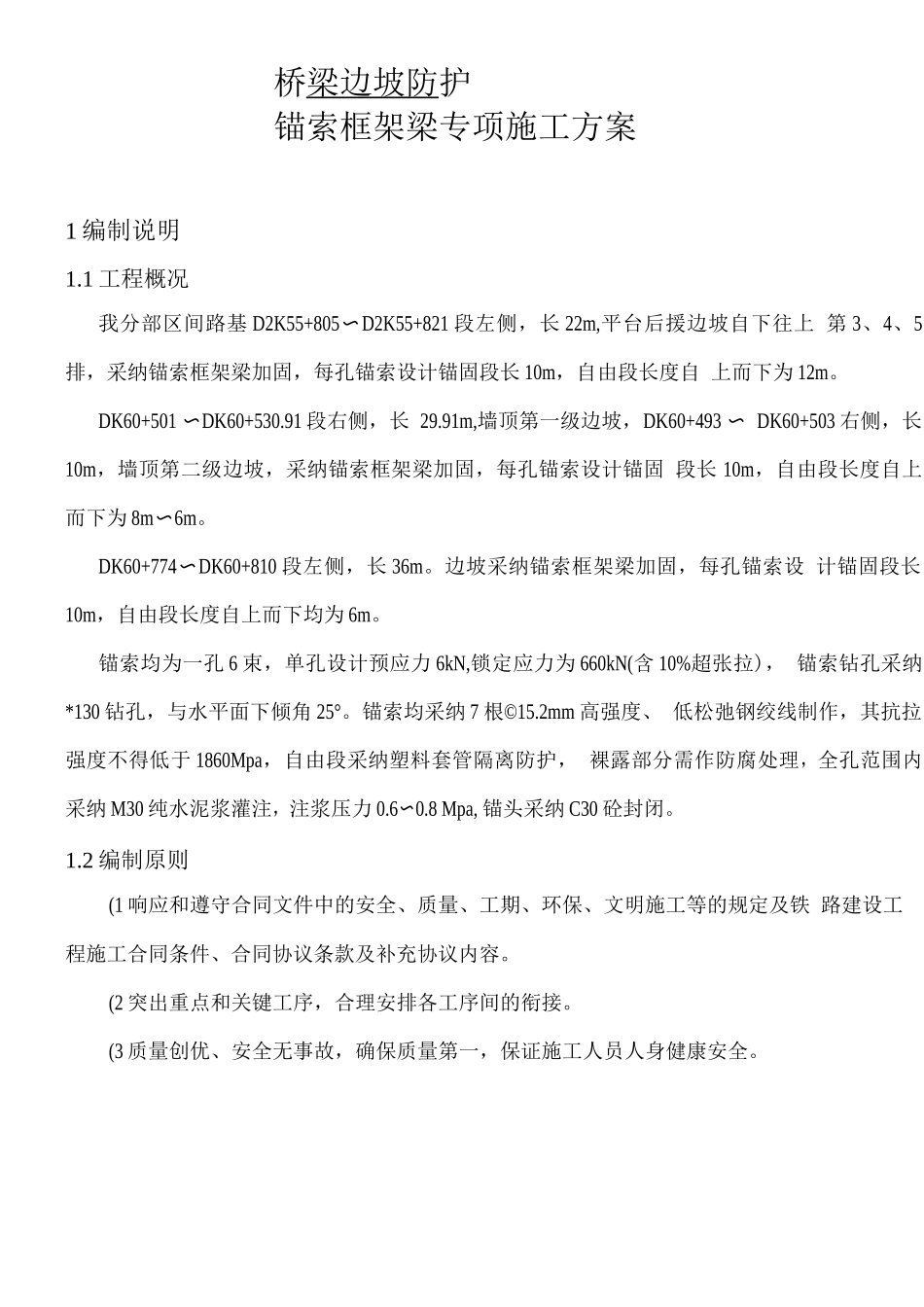

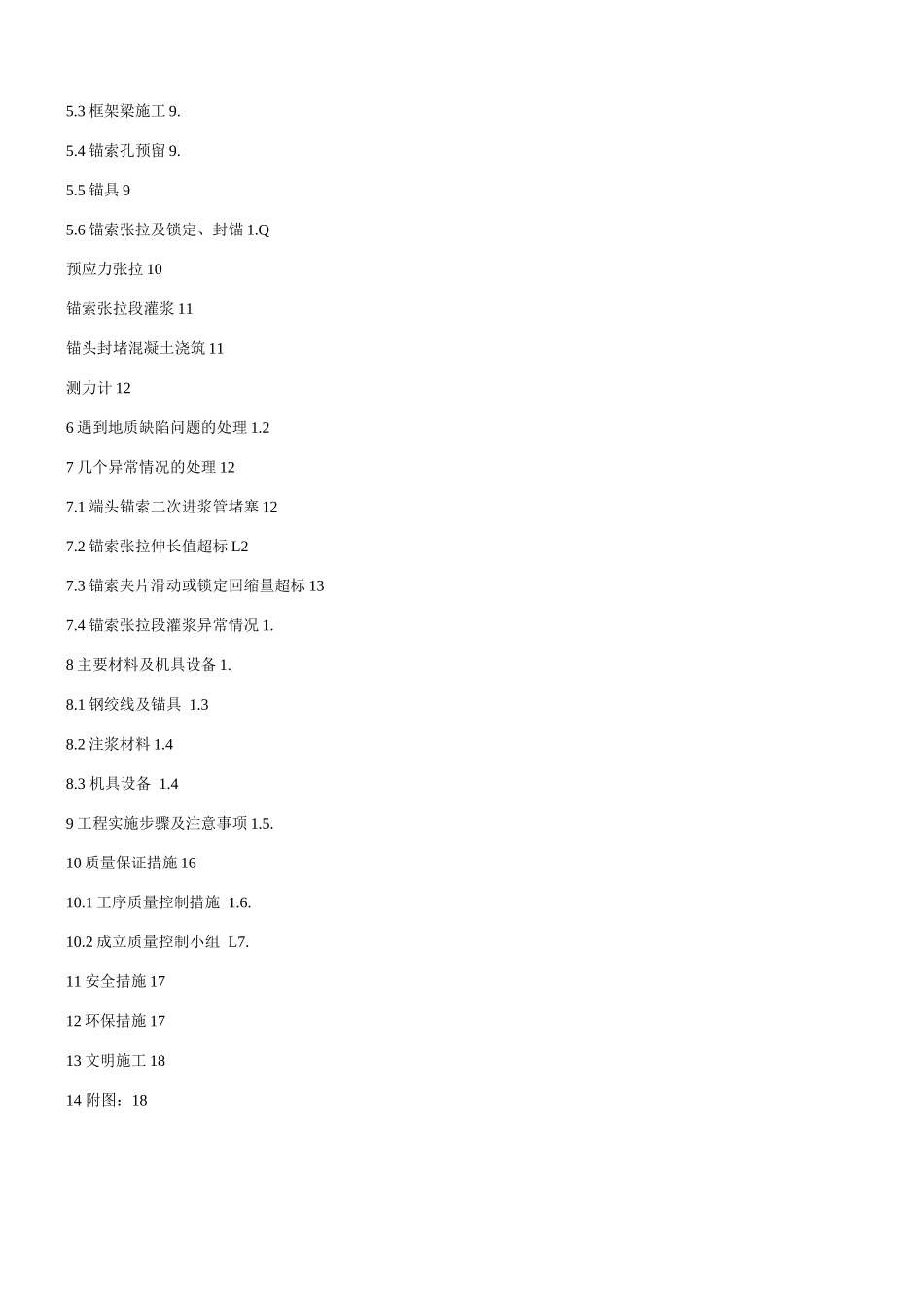

龙前山 1 号隧道右线永嘉端洞开挖目'录1 编制说明 21.1 工程概况 21.2 编制原则 21.3 法律规范、标准 32 地形、地貌 32.1 地质条件 32.2 水文地质 32.3 气候 43 预应力锚索框架梁 43.1 工作原理 43.2 锚索框架梁施工顺序 4.4 锚索施工 54.1 施工放样 64.2 钻孔 6钻机就位 6钻进方式 6钻进过程 6孔位孔深 7锚孔清理 7锚孔检验 74.3 锚索体制作及安装 7.4.4 锚固注浆&5 框架梁施工 85.1 材料要求 8.5.2 架梁开槽 9.5.3 框架梁施工 9.5.4 锚索孔预留 9.5.5 锚具 95.6 锚索张拉及锁定、封锚 1.Q预应力张拉 10锚索张拉段灌浆 11锚头封堵混凝土浇筑 11测力计 126 遇到地质缺陷问题的处理 1.27 几个异常情况的处理 127.1 端头锚索二次进浆管堵塞 127.2 锚索张拉伸长值超标 L27.3 锚索夹片滑动或锁定回缩量超标 137.4 锚索张拉段灌浆异常情况 1.8 主要材料及机具设备 1.8.1 钢绞线及锚具 1.38.2 注浆材料 1.48.3 机具设备 1.49 工程实施步骤及注意事项 1.5.10 质量保证措施 1610.1 工序质量控制措施 1.6.10.2 成立质量控制小组 L7.11 安全措施 1712 环保措施 1713 文明施工 1814 附图：18桥梁边坡防护锚索框架梁专项施工方案1 编制说明1.1 工程概况我分部区间路基 D2K55+805〜D2K55+821 段左侧，长 22m,平台后援边坡自下往上 第 3、4、5排，采纳锚索框架梁加固，每孔锚索设计锚固段长 10m，自由段长度自 上而下为 12m。DK60+501 〜DK60+530.91 段右侧，长 29.91m,墙顶第一级边坡，DK60+493 〜 DK60+503 右侧，长10m，墙顶第二级边坡，采纳锚索框架梁加固，每孔锚索设计锚固 段长 10m，自由段长度自上而下为 8m〜6m。DK60+774〜DK60+810 段左侧，长 36m。边坡采纳锚索框架梁加固，每孔锚索设 计锚固段长10m，自由段长度自上而下均为 6m。锚索均为一孔 6 束，单孔设计预应力 6kN,锁定应力为 660kN(含 10%超张拉)， 锚索钻孔采纳*130 钻孔，与水平面下倾角 25°。锚索均采纳 7 根©15.2mm 高强度、 低松弛钢绞线制作，其抗拉强度不得低于 1860Mpa，自由段采纳塑料套管隔离防护， 裸露部分需作防腐处理，全孔范围内采纳 M30 纯水泥浆灌注，注浆压力 0.6〜0.8 Mpa, 锚头采纳 C30 砼封闭。1.2 编制原则(1 响应和遵守合同文件中的安全、质量、工期、环保、文明施工等的规定及铁 路建设工程施工合同条件、合同协议条...
