锡锅75tCFB锅炉衬里检修施工方案VIP专享

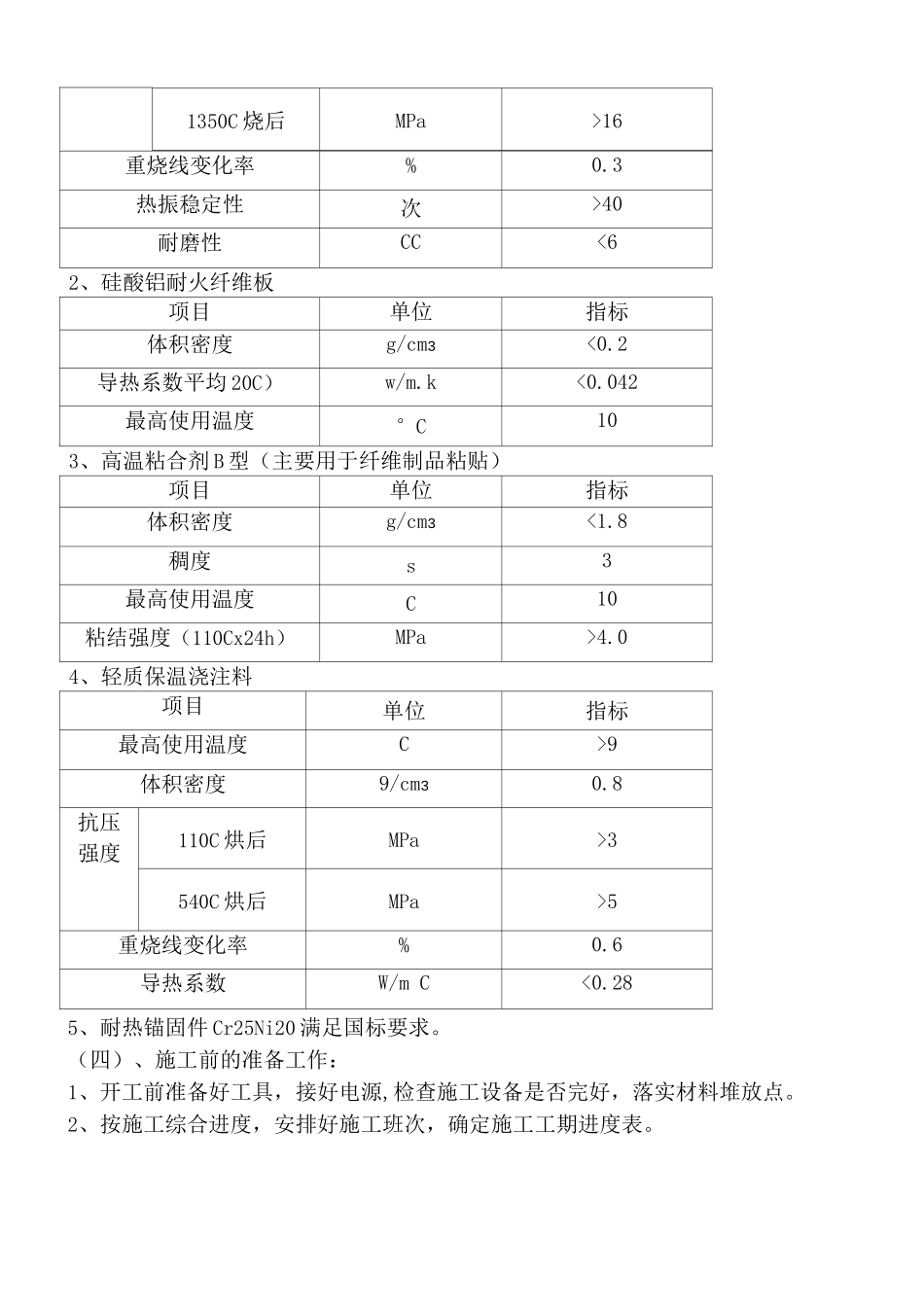

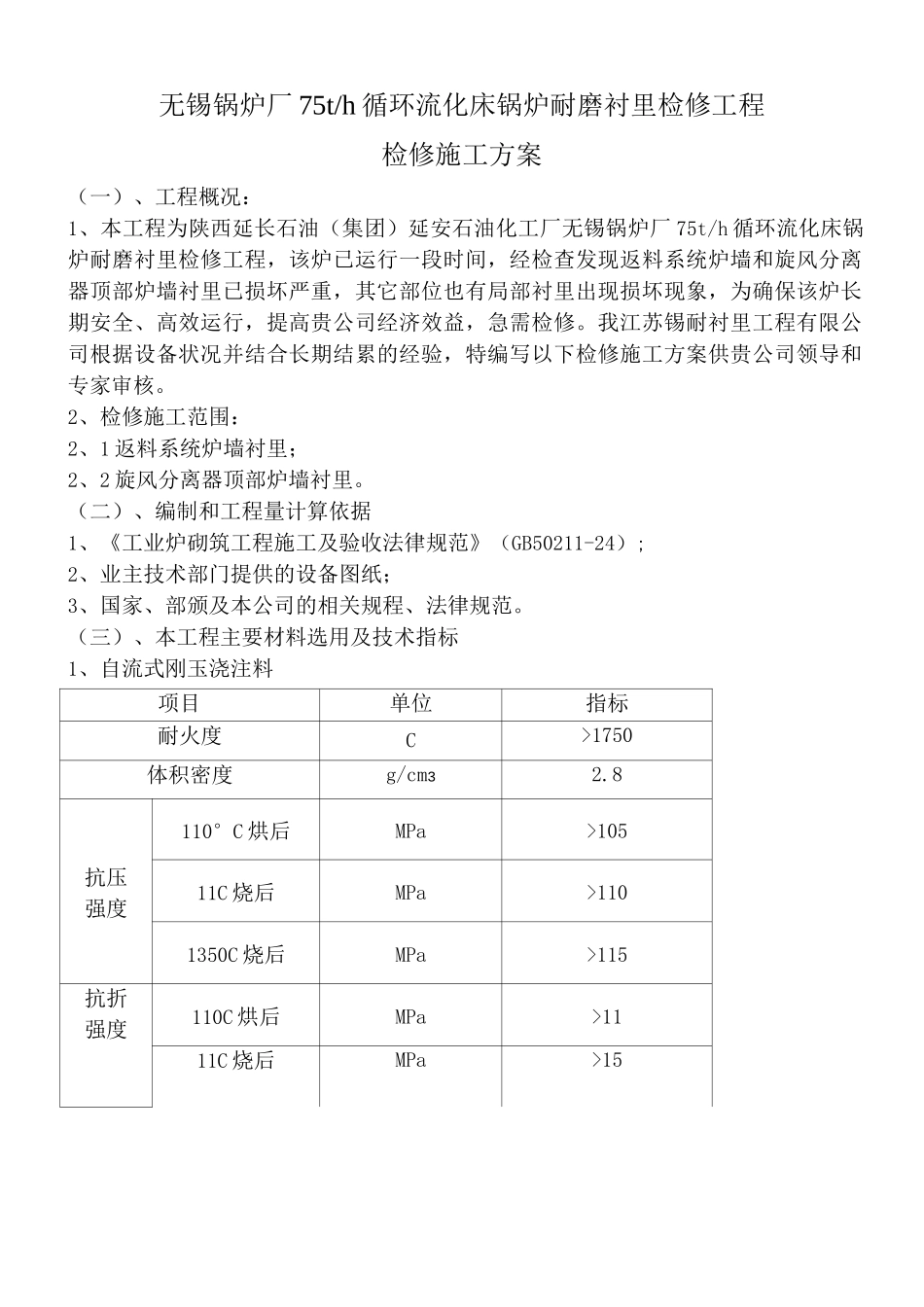

陕西延长石油（集团）延安石油化工厂无锡锅炉厂 75t/h 循环流化床锅炉耐磨衬里检修工程施工方案编制单位：江苏锡耐衬里工程有限公司编 制：二 O 年五月陕西延长石油（集团）延安石油化工厂1无锡锅炉厂 75t/h 循环流化床锅炉耐磨衬里检修工程检修施工方案（一）、工程概况：1、本工程为陕西延长石油（集团）延安石油化工厂无锡锅炉厂 75t/h 循环流化床锅 炉耐磨衬里检修工程，该炉已运行一段时间，经检查发现返料系统炉墙和旋风分离 器顶部炉墙衬里已损坏严重，其它部位也有局部衬里出现损坏现象，为确保该炉长 期安全、高效运行，提高贵公司经济效益，急需检修。我江苏锡耐衬里工程有限公 司根据设备状况并结合长期结累的经验，特编写以下检修施工方案供贵公司领导和 专家审核。2、检修施工范围：2、1 返料系统炉墙衬里；2、2 旋风分离器顶部炉墙衬里。（二）、编制和工程量计算依据1、《工业炉砌筑工程施工及验收法律规范》（GB50211-24）;2、业主技术部门提供的设备图纸；3、国家、部颁及本公司的相关规程、法律规范。（三）、本工程主要材料选用及技术指标1、自流式刚玉浇注料项目单位指标耐火度C>1750体积密度g/cm32.8抗压强度110°C 烘后MPa>10511C 烧后MPa>1101350C 烧后MPa>115抗折强度110C 烘后MPa>1111C 烧后MPa>151350C 烧后MPa>16重烧线变化率%0.3热振稳定性次>40耐磨性CC<62、硅酸铝耐火纤维板项目单位指标体积密度g/cm3<0.2导热系数平均 20C）w/m.k<0.042最高使用温度°C103、高温粘合剂 B 型（主要用于纤维制品粘贴）项目单位指标体积密度g/cm3<1.8稠度s3最高使用温度C10粘结强度（110Cx24h）MPa>4.04、轻质保温浇注料项目单位指标最高使用温度C>9体积密度9/cm30.8抗压强度110C 烘后MPa>3540C 烘后MPa>5重烧线变化率%0.6导热系数W/m C<0.285、耐热锚固件 Cr25Ni20 满足国标要求。（四）、施工前的准备工作：1、开工前准备好工具，接好电源,检查施工设备是否完好，落实材料堆放点。2、按施工综合进度，安排好施工班次，确定施工工期进度表。3、组织施工人员学习安全工作作业规程,安全技术措施，施工工艺,工程质量标准，并进 行考核，合格后方可上岗作业。4、施工人员熟悉现场环境、设备情况。5、根据安全措施的要求在易落物处用红色料带圈围并挂上警告牌，必要时有专人值班 管理。6、检验、验收施工现场各项措施执行情况，合格后方可开工作业。（五）、检修施工方案1、返料系统炉墙和旋风分离器顶部...
