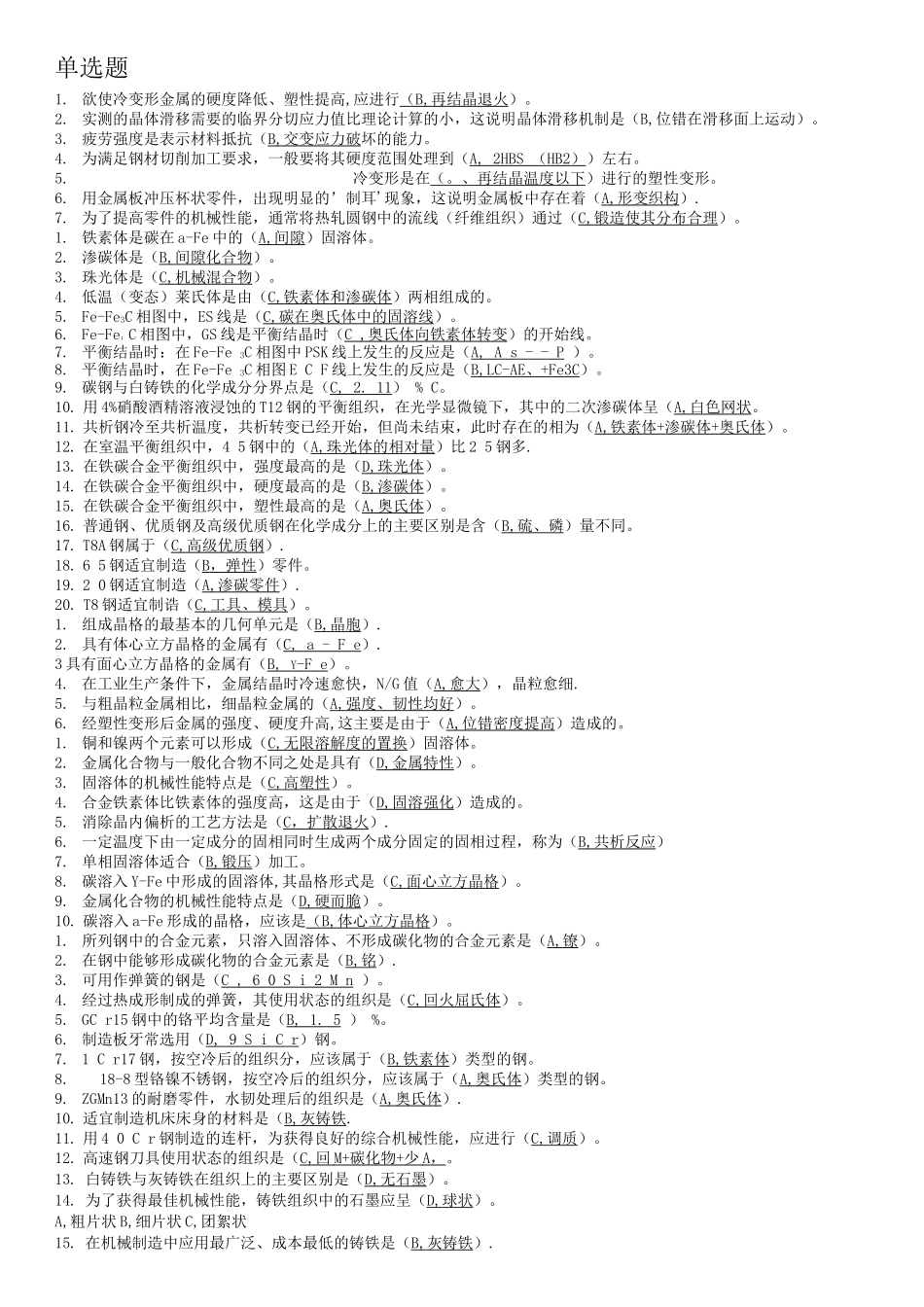

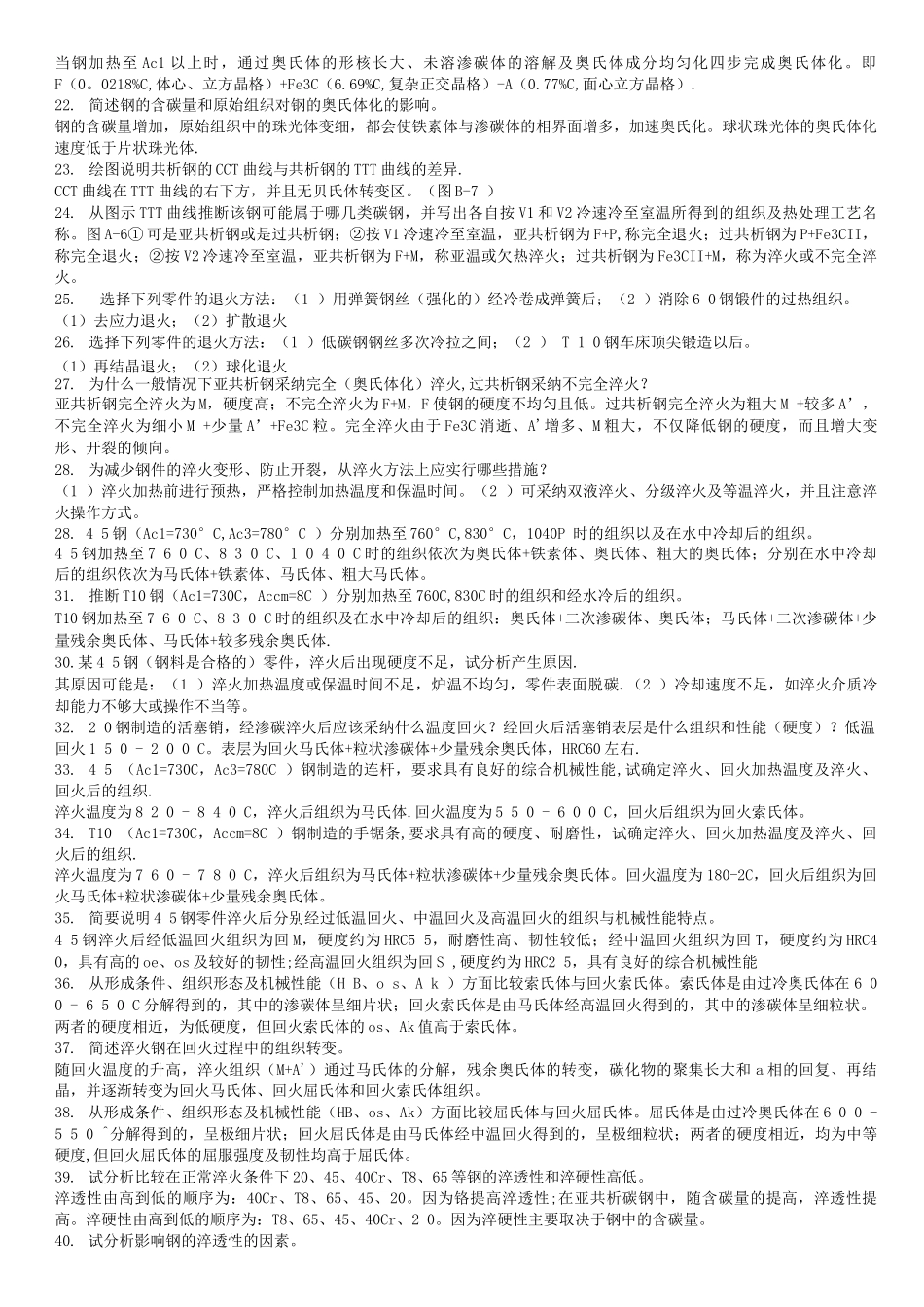

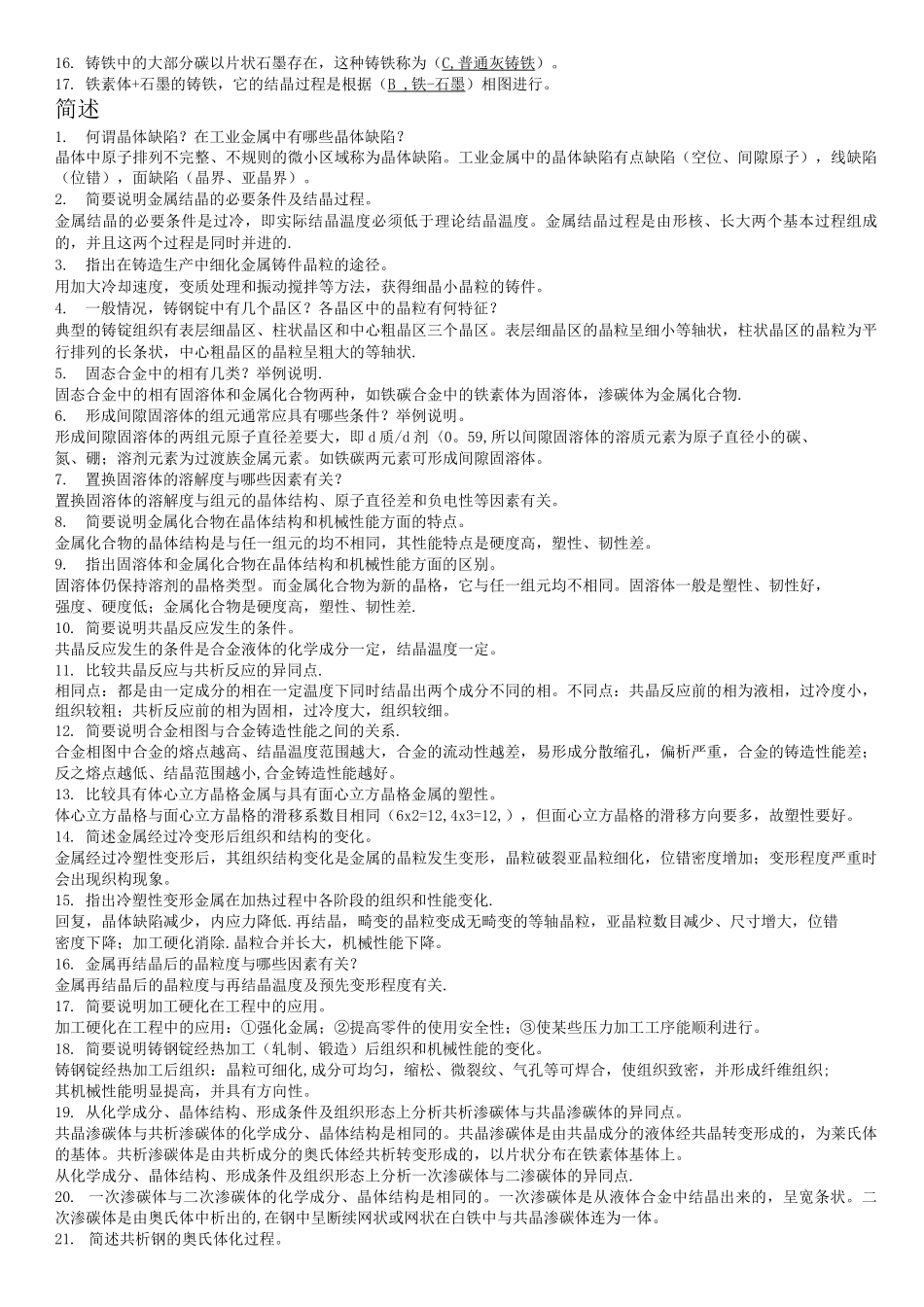

单选题1. 欲使冷变形金属的硬度降低、塑性提高,应进行（ B, 再结晶退火 ）。2. 实测的晶体滑移需要的临界分切应力值比理论计算的小，这说明晶体滑移机制是（B,位错在滑移面上运动）。3. 疲劳强度是表示材料抵抗（B, 交变应力破 坏的能力。4. 为满足钢材切削加工要求，一般要将其硬度范围处理到（A, 2HBS （ HB2 ） ）左右。5. 冷变形是在（。、再结晶温度以下）进行的塑性变形。6. 用金属板冲压杯状零件，出现明显的’制耳'现象，这说明金属板中存在着（A, 形变织构 ）.7. 为了提高零件的机械性能，通常将热轧圆钢中的流线（纤维组织）通过（C, 锻造使其分布合理 ）。1. 铁素体是碳在 a-Fe 中的（A, 间隙 ）固溶体。2. 渗碳体是（B, 间隙化合物 ）。3. 珠光体是（C, 机械混合物 ）。4. 低温（变态）莱氏体是由（C, 铁素体和渗碳体 ）两相组成的。5. Fe-Fe3C 相图中，ES 线是（C, 碳在奥氏体中的固溶线 ）。6. Fe-Fe：C 相图中，GS 线是平衡结晶时（C , 奥氏体向铁素体转变 ）的开始线。7. 平衡结晶时：在 Fe-Fe 3C 相图中 PSK 线上发生的反应是（A, A s - - P ）。8. 平衡结晶时，在 Fe-Fe 3C 相图 E C F 线上发生的反应是（B,LC-AE 、 +Fe3C ）。9. 碳钢与白铸铁的化学成分分界点是（C, 2. 11） % C。10. 用 4%硝酸酒精溶液浸蚀的 T12 钢的平衡组织，在光学显微镜下，其中的二次渗碳体呈（A, 白色网状 。11. 共析钢冷至共析温度，共析转变已经开始，但尚未结束，此时存在的相为（A, 铁素体 + 渗碳体 + 奥氏体 ）。12. 在室温平衡组织中，4 5 钢中的（A, 珠光体的相对量 ）比 2 5 钢多.13. 在铁碳合金平衡组织中，强度最高的是（D, 珠光体 ）。14. 在铁碳合金平衡组织中，硬度最高的是（B, 渗碳体 ）。15. 在铁碳合金平衡组织中，塑性最高的是（A, 奥氏体 ）。16. 普通钢、优质钢及高级优质钢在化学成分上的主要区别是含（B, 硫、磷 ）量不同。17. T8A 钢属于（C, 高级优质钢 ）.18. 6 5 钢适宜制造（B ，弹性 ）零件。19. 2 0 钢适宜制造（A, 渗碳零件 ）.20. T8 钢适宜制诰（C, 工具、模具 ）。1. 组成晶格的最基本的几何单元是（B, 晶胞 ）.2. 具有体心立方晶格的金属有（C, a - F e）.3 具有面心立方晶格的金属有（B, Y-F e）。4. 在工业生产条件下，金属结晶时冷速愈快，N/G 值（A, 愈大 ），...
