门式架搭设方案样本

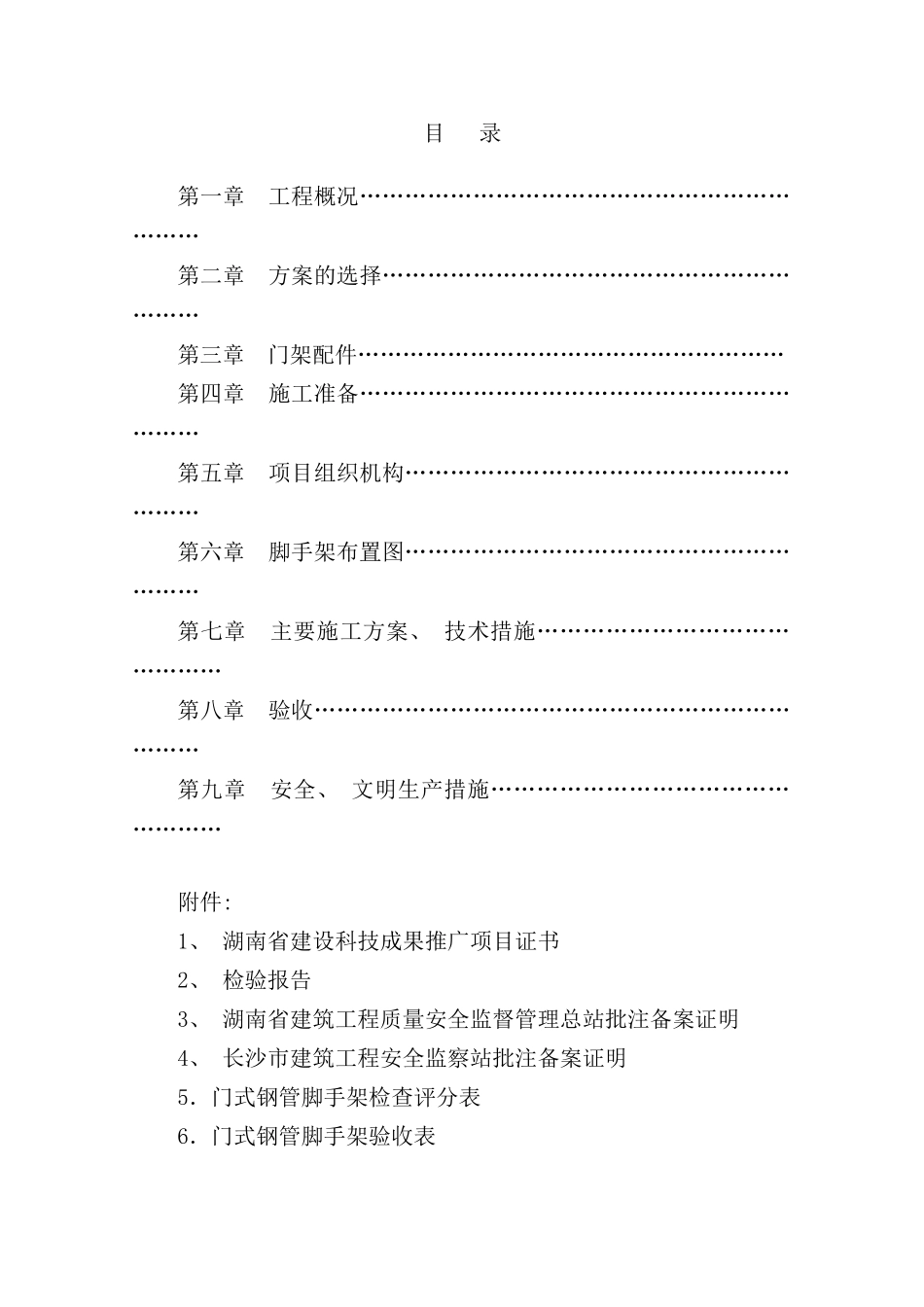

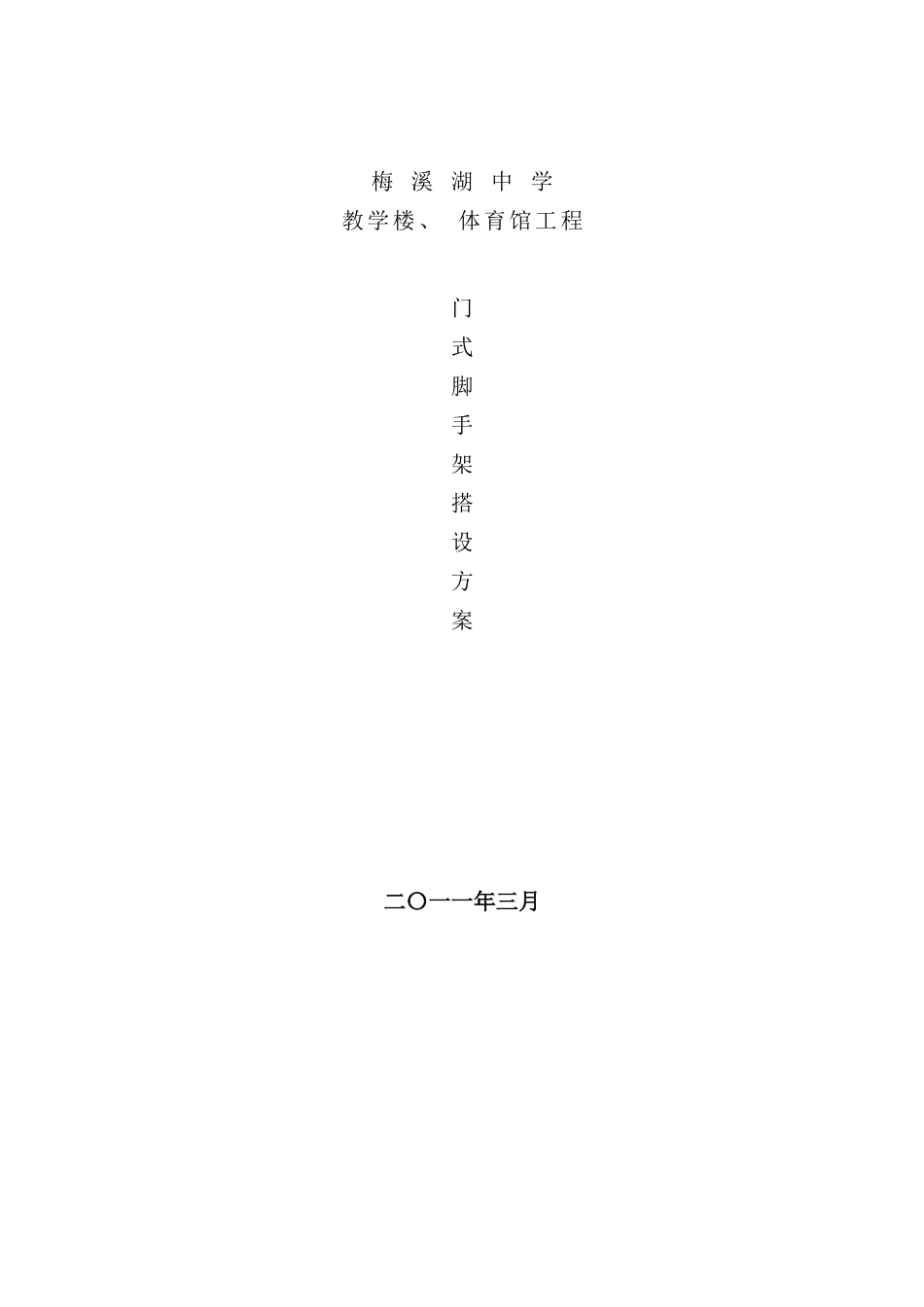

梅 溪 湖 中 学教学楼、 体育馆工程门式脚手架搭设方案二〇一一年三月目 录第一章 工程概况…………………………………………………………第二章 方案的选择………………………………………………………第三章 门架配件…………………………………………………第四章 施工准备…………………………………………………………第五章 项目组织机构……………………………………………………第六章 脚手架布置图……………………………………………………第七章 主要施工方案、 技术措施………………………………………第八章 验收………………………………………………………………第九章 安全、 文明生产措施……………………………………………附件: 1、 湖南省建设科技成果推广项目证书2、 检验报告3、 湖南省建筑工程质量安全监督管理总站批注备案证明4、 长沙市建筑工程安全监察站批注备案证明5．门式钢管脚手架检查评分表6．门式钢管脚手架验收表第一章工程概况建筑名称 长沙梅溪湖中学 1#、 3#、 5#栋教学楼。建设地点 湖南省长沙市。建设单位 长沙梅溪湖实业有限公司。建筑层数 5 层, 建筑高度 2#栋为 21.600M、 4#栋为 21.600M、 6#栋为 20.250M。建筑耐火等级二级。屋面防水等级二级。主要结构类型为框架结构, 抗震设防烈度 6 度。本方案编制遵循《建筑施工安全检查标准》( JGJ59-99) 、 《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ130- ) 、 《门式钢管脚手架》( JGJ 76) 以及《建筑施工门式钢管脚手架法律规范》( JGJ128- ) 的要求。第二章方案的选择根据门式脚手架搭设高度的要求, 根据现场情况, 本工程选择落地式一次性搭设。体育馆弧形部分, 每 2 跨调整一次角度, 保证连墙件的设置与操作面的饱满。教学楼屋顶檐口处采纳挑架搭设, 与门架主体可靠连接( 若施工过程中有需要变更方案, 则根据建筑施工门式钢管脚手架安全技术法律规范 JGJ128- 中有关标准进行变更) 。第三章 门架配件一、 门架配件材质、 规格本工程建筑施工门架构配件组成主要包括: 拱构型门架、 U 型扦销、 挂扣式脚手板、 安全栏杆、 交叉支撑、 连墙件、 可调底座、 纵横向水平杆等。上述构配件材质、 规格必须符合湖南金湘峰门架有限公司企业标准相关规定。二、 门架搭设的构造1．脚手架搭设高度门式脚手架落地搭设至屋顶。( 每榀门架高度为1.75米)。2．落地式门式脚手架架...
