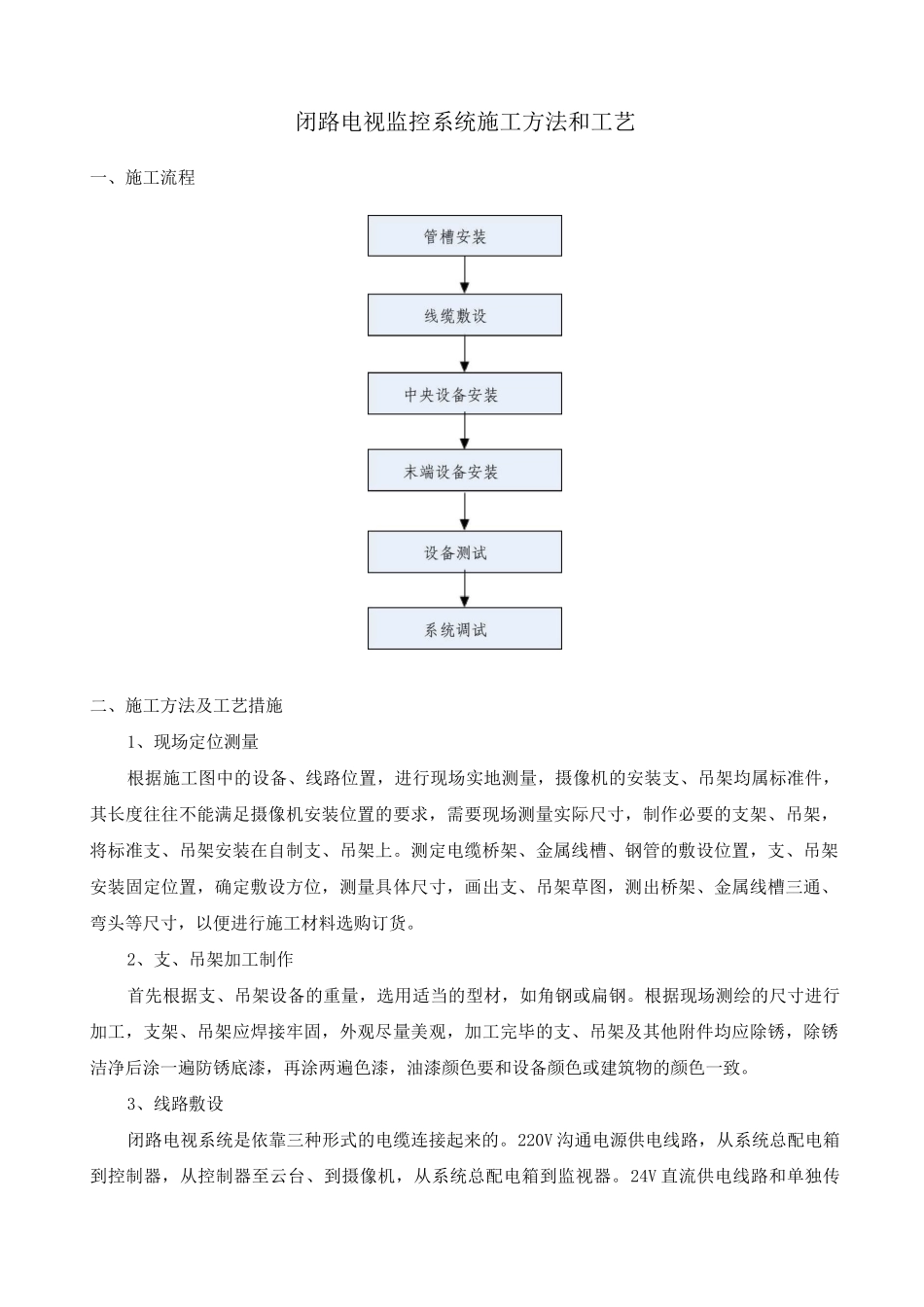

闭路电视监控系统施工方法和工艺一、施工流程二、施工方法及工艺措施1、现场定位测量根据施工图中的设备、线路位置，进行现场实地测量，摄像机的安装支、吊架均属标准件，其长度往往不能满足摄像机安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货。2、支、吊架加工制作首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。根据现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈洁净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。3、线路敷设闭路电视系统是依靠三种形式的电缆连接起来的。220V 沟通电源供电线路，从系统总配电箱到控制器，从控制器至云台、到摄像机，从系统总配电箱到监视器。24V 直流供电线路和单独传送的伴音线路，从摄像机至控制器。视频电缆从摄像机至控制器，再从控制器(含视频切换器)至监视器。信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。分类举例说 明安装要求干扰线路220V 沟通供电线路高电平线路，易对其他线路造成干扰距其他线路 45cm 以上，双线绞合行走一般线路24V 直流供电线路和单独传送的伴音线路是中电平线路，既对其他线路干扰又受高电平线路干扰距敏感线路 10cm 左右，双线绞合行走敏感线路视频传输电缆是低电平线路，容易受到感应和干扰互相间距 5cm 以上，屏蔽线可不考虑间距钢管在摄像机附近预留的位置、长度应基本准确、不应影响摄像机的转动。上述表中规定的线路间距均为明敷时的距离，假如线路穿钢管暗敷设时，不受上表限制。4、摄像机的安装4.1 彩色半球摄影机的安装(1) 安装前每个摄像机均加电进行检测和调整，处于正常工作状态的摄像机方可安装。(2) 搬运摄像机时应小心，不可撞击或摇晃摄像机。(3) 不可使摄像机受到雨淋，不可在有水的地方使用摄像机。(4) 清理摄像机机体时，不可使用烈性或腐蚀性清洁剂，应使用干布清理摄像机。(5) 一手抓住摄像机主体，另一手抓住球型外壳往逆时针方向转，把它拆开。把 BNC 电缆的一端连接到球型摄像机的视频输出端上，另一端连接到显示器的视频输入端。(6)连接电源适配器，将球型摄像机...
