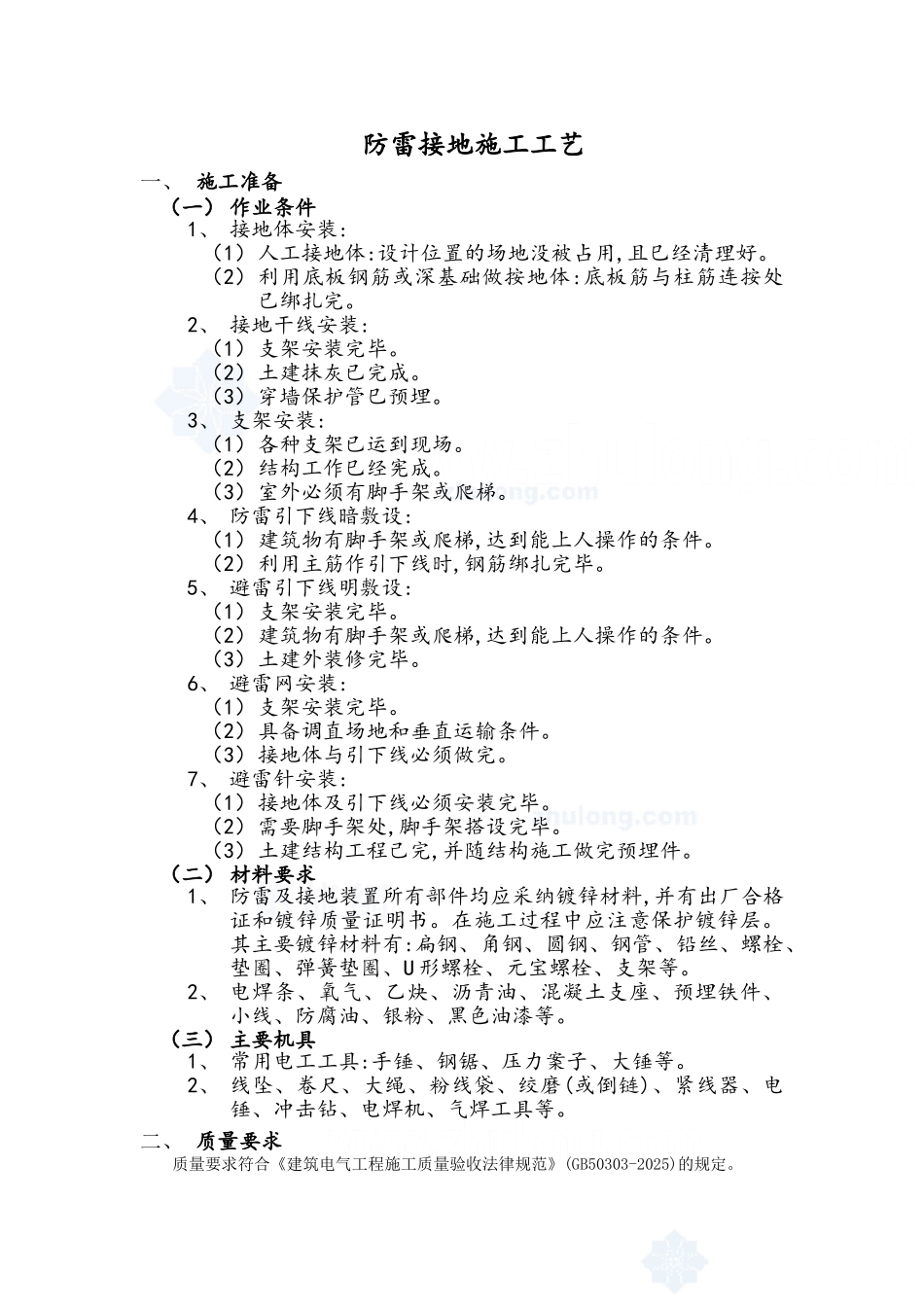

防雷接地施工工艺一、 施工准备（一） 作业条件1、 接地体安装:（1）人工接地体:设计位置的场地没被占用,且巳经清理好。（2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完。2、 接地干线安装:（1）支架安装完毕。（2）土建抹灰已完成。（3）穿墙保护管巳预埋。3、 支架安装:（1）各种支架已运到现场。（2）结构工作巳经宪成。（3）室外必须有脚手架或爬梯。4、 防雷引下线暗敷设:（1）建筑物有脚手架或爬梯,达到能上人操作的条件。（2）利用主筋作引下线时,钢筋绑扎完毕。5、 避雷引下线明敷设:（1）支架安装完毕。（2）建筑物有脚手架或爬梯,达到能上人操作的条件。（3）土建外装修完毕。6、 避雷网安装:（1）支架安装完毕。（2）具备调直场地和垂直运输条件。（3）接地体与引下线必须做完。7、 避雷针安装:（1）接地体及引下线必须安装完毕。（2）需要脚手架处,脚手架搭设完毕。（3）土建结构工程己完,并随结构施工做完预埋件。（二） 材料要求1、 防雷及接地装置所有部件均应采纳镀锌材料,并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。2、 电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。（三） 主要机具1、 常用电工工具:手锤、钢锯、压力案子、大锤等。2、 线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。二、 质量要求质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303-2025)的规定。项序项 目允许偏差或允许值主控项目1接地装置测试点的设置第 24.1.1 条2接地电阻值测试第 24.1.2 条3防雷接地的人工接地装置的接地干线埋设第 24.1.3 条4接地模块的埋设深度、间距和基坑尺寸第 24.1.4 条5接地模块设置应垂直或水平就位第 24.1.5 条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第 24.2.1 条2接地装置的材质和最小允许规格、尺寸第 24.2.2 条3接地模块与干线的连接和干线材质选用第 24.2.3 条三、 工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、 操作工艺（一）接地体的安装1、 接地体安装有关规定:（1）接地体顶面埋设深度应符合设计要求。当无要求时,不应小于0.6m。角钢及钢管接地体应垂直配置。除接地体外,接地体引出线的垂直部...
