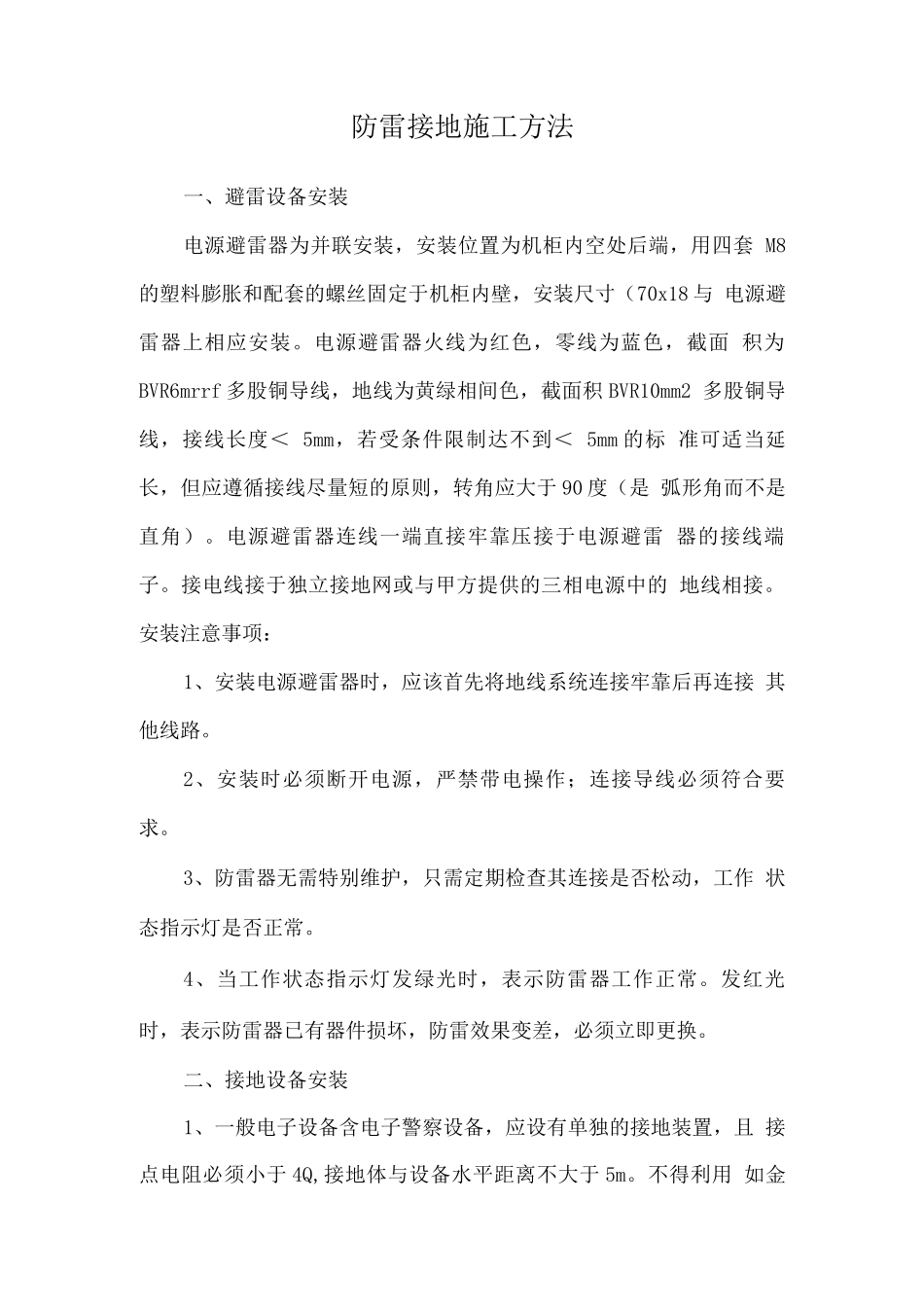

防雷接地施工方法一、避雷设备安装电源避雷器为并联安装，安装位置为机柜内空处后端，用四套 M8的塑料膨胀和配套的螺丝固定于机柜内壁，安装尺寸（70x18 与 电源避雷器上相应安装。电源避雷器火线为红色，零线为蓝色，截面 积为BVR6mrrf 多股铜导线，地线为黄绿相间色，截面积 BVR10mm2 多股铜导线，接线长度＜ 5mm，若受条件限制达不到＜ 5mm 的标 准可适当延长，但应遵循接线尽量短的原则，转角应大于 90 度（是 弧形角而不是直角）。电源避雷器连线一端直接牢靠压接于电源避雷 器的接线端子。接电线接于独立接地网或与甲方提供的三相电源中的 地线相接。安装注意事项：1、安装电源避雷器时，应该首先将地线系统连接牢靠后再连接 其他线路。2、安装时必须断开电源，严禁带电操作；连接导线必须符合要 求。3、防雷器无需特别维护，只需定期检查其连接是否松动，工作 状态指示灯是否正常。4、当工作状态指示灯发绿光时，表示防雷器工作正常。发红光 时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。二、接地设备安装1、一般电子设备含电子警察设备，应设有单独的接地装置，且 接点电阻必须小于 4Q,接地体与设备水平距离不大于 5m。不得利用 如金属上下水管道，建筑物、构筑物基础内钢筋，蛇皮管，保温管的 金属网，带铅皮的电缆铅皮作为接地，装置的接地电阻值不能达到要 求时，必须根据当地当时实际情况采纳各种可能的降低接地电阻的方 式和措施来降低接地电阻，并使之达到实测接地装置的接地电阻值小 于4Q 的要求。2、因电源的保护地线与设备的接地线的接地电阻值要求不同， 为保证设备的正常工作以及防止干扰，不要将电源的保护地线（安全 地）与设备的接地线（工作地）连接在一起。3、接地体形式：采纳垂直接地体。4、人工接地装置的材料要求：垂直接地体用角钢。其最小尺寸 不应小于：角钢（厚度＞4mm ）。5、人工接地装置的安装要求：接地装置应按法律规范的相关要求挖 沟埋地敷设。接地装置的接地电阻值经测试符合要求后，应回填并夯 实。水平接地体及垂直接地体顶端距地面不宜小于 0.6m;当外引接 地体经过道路时，埋深不应小于 0.8m;接地体距建筑物一般不小于 3m,距人行道一般不小于 2.5m。接地干线距地面高度一般不宜小于 0.3m;支持卡间距不宜大于 1m,分支拐弯处不宜小于 0.3m。垂直接 地体长度一般不宜小于 2.5m，各垂直接地体之间的间距一般不大于 5m。接地干线穿墙或穿管时，...
