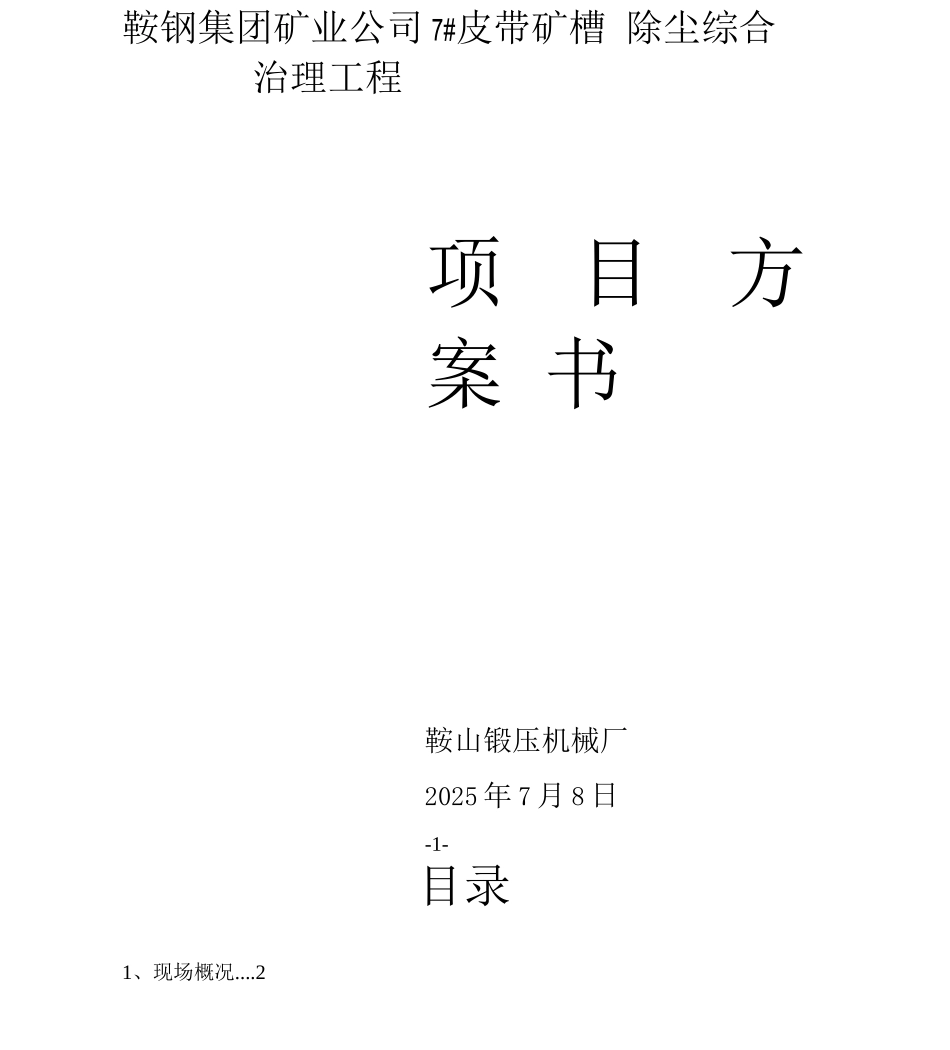

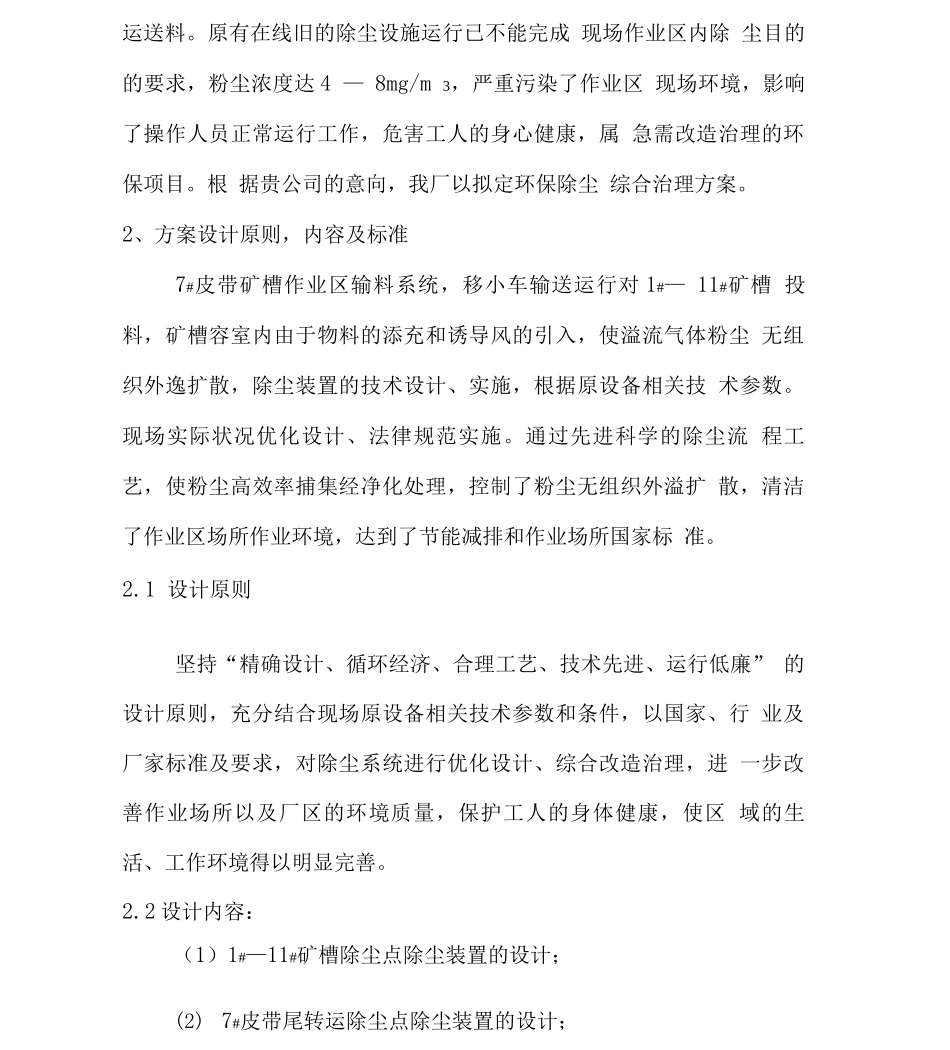

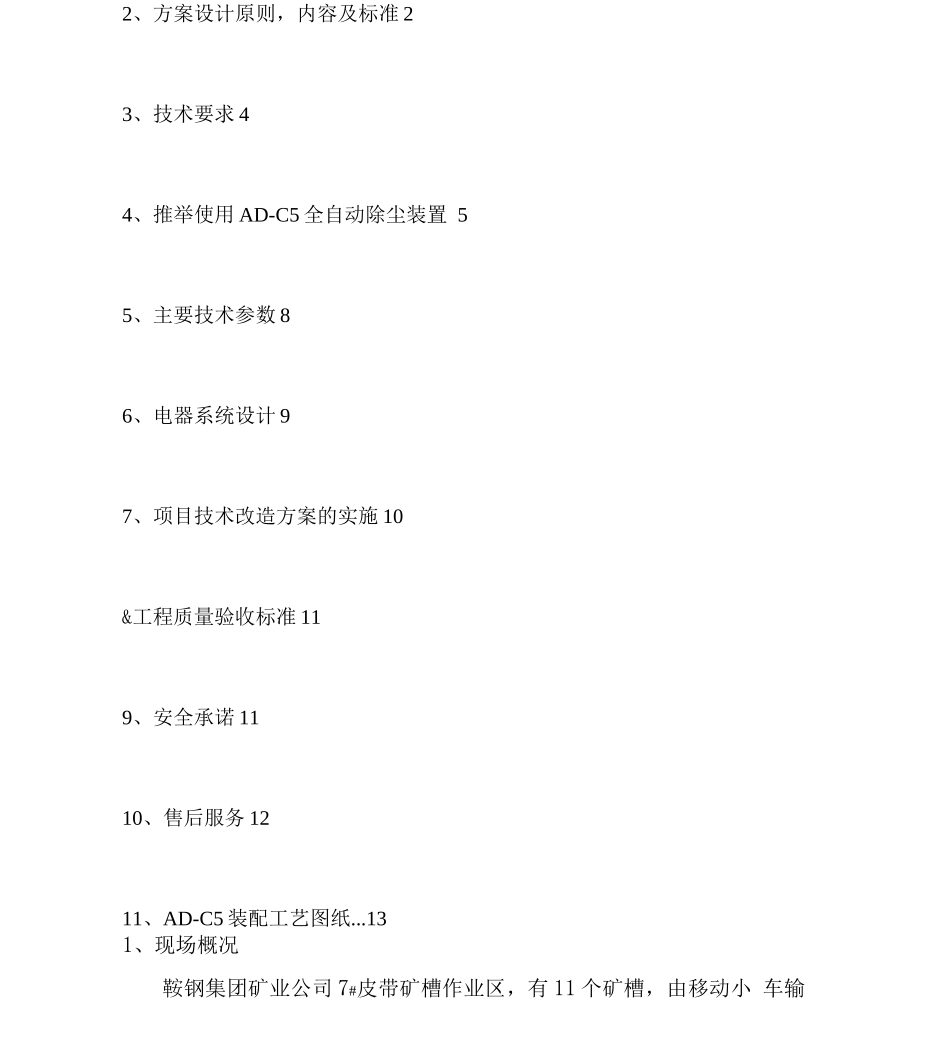

鞍钢集团矿业公司 7#皮带矿槽 除尘综合治理工程项 目 方 案 书鞍山锻压机械厂2025 年 7 月 8 日-1-目录1、现场概况....22、方案设计原则，内容及标准 23、技术要求 44、推举使用 AD-C5 全自动除尘装置 55、主要技术参数 86、电器系统设计 97、项目技术改造方案的实施 10&工程质量验收标准 119、安全承诺 1110、售后服务 1211、AD-C5 装配工艺图纸...131、现场概况鞍钢集团矿业公司 7#皮带矿槽作业区，有 11 个矿槽，由移动小 车输运送料。原有在线旧的除尘设施运行已不能完成 现场作业区内除 尘目的的要求，粉尘浓度达 4 — 8mg/m 3，严重污染了作业区 现场环境，影响了操作人员正常运行工作，危害工人的身心健康，属 急需改造治理的环保项目。根 据贵公司的意向，我厂以拟定环保除尘 综合治理方案。2、方案设计原则，内容及标准7#皮带矿槽作业区输料系统，移小车输送运行对 1#— 11#矿槽 投料，矿槽容室内由于物料的添充和诱导风的引入，使溢流气体粉尘 无组织外逸扩散，除尘装置的技术设计、实施，根据原设备相关技 术参数。现场实际状况优化设计、法律规范实施。通过先进科学的除尘流 程工艺，使粉尘高效率捕集经净化处理，控制了粉尘无组织外溢扩 散，清洁了作业区场所作业环境，达到了节能减排和作业场所国家标 准。2.1 设计原则坚持“精确设计、循环经济、合理工艺、技术先进、运行低廉” 的设计原则，充分结合现场原设备相关技术参数和条件，以国家、行 业及厂家标准及要求，对除尘系统进行优化设计、综合改造治理，进 一步改善作业场所以及厂区的环境质量，保护工人的身体健康，使区 域的生活、工作环境得以明显完善。2.2 设计内容：（1）1#—11#矿槽除尘点除尘装置的设计；(2) 7#皮带尾转运除尘点除尘装置的设计；(3 ) 7#皮带机头产生除尘点除尘装置的设计；(4 )公辅设施a：压缩空气源一空气压缩机供气系统的设计b:电源主控柜及配电系统的设计(5) PIC 控制自动化系统的设计；2.3 设计依据(1)鞍山锻压机械厂对现场进行踏勘，收集整理资料；(2)“微动力皮带运输干式除尘装置”专利除尘技术。专利号：[ZL2025 0 188081.X](3)《大气污染物综合排放标准》(GB16297 — 1996)(4)《作业场所空气中呼吸性粉尘卫生标准》(GB16284 - 1996 )(5)《工业企业设计卫生标准》(TJ36-79 )(6)《低压配电装置设计法律规范》(GBJ54-83 )(7)《建筑设计防火法律规范》(GBJ16-87 )(8)《采暖、...
