除险加固工程临时围堰施工方案

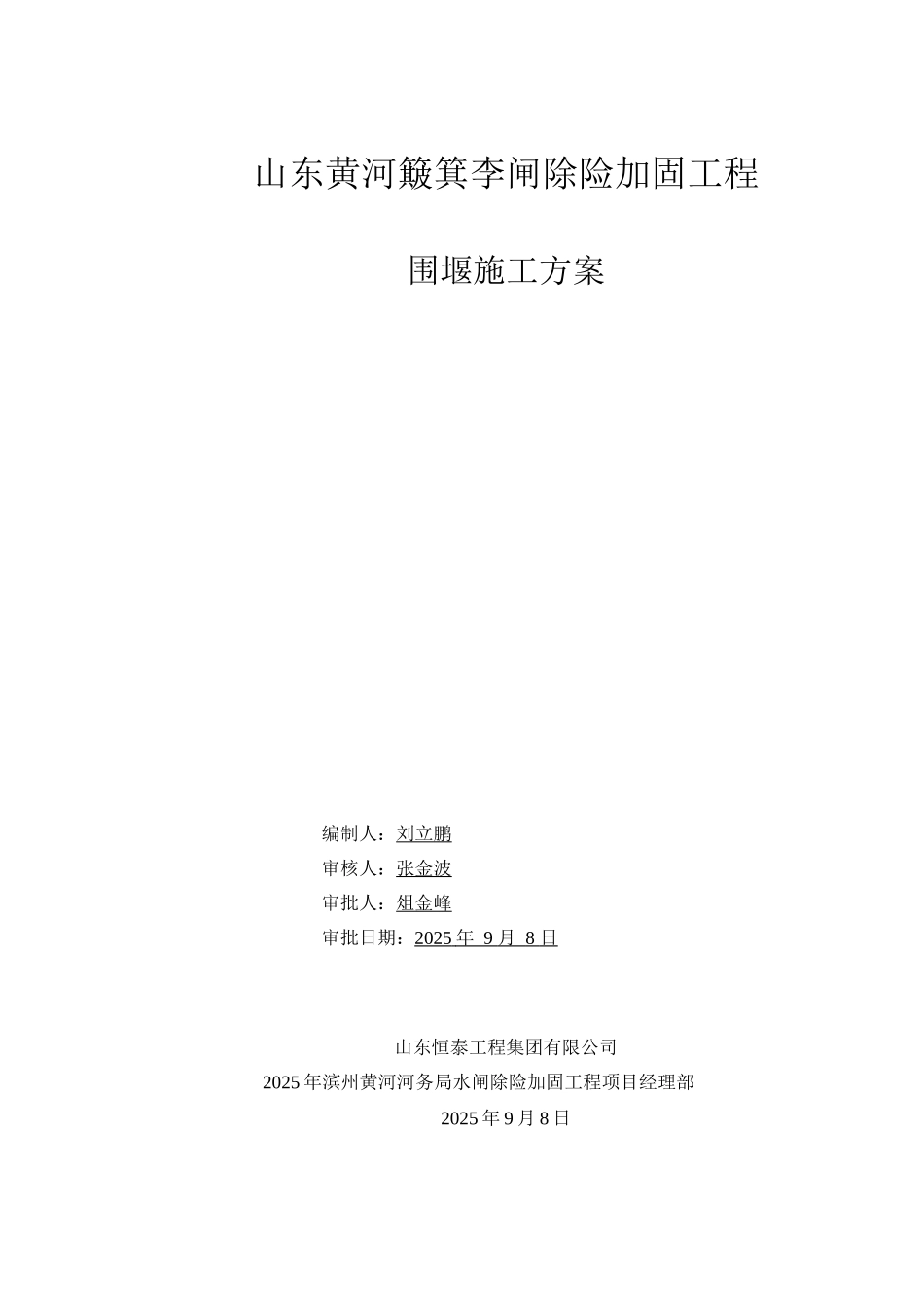

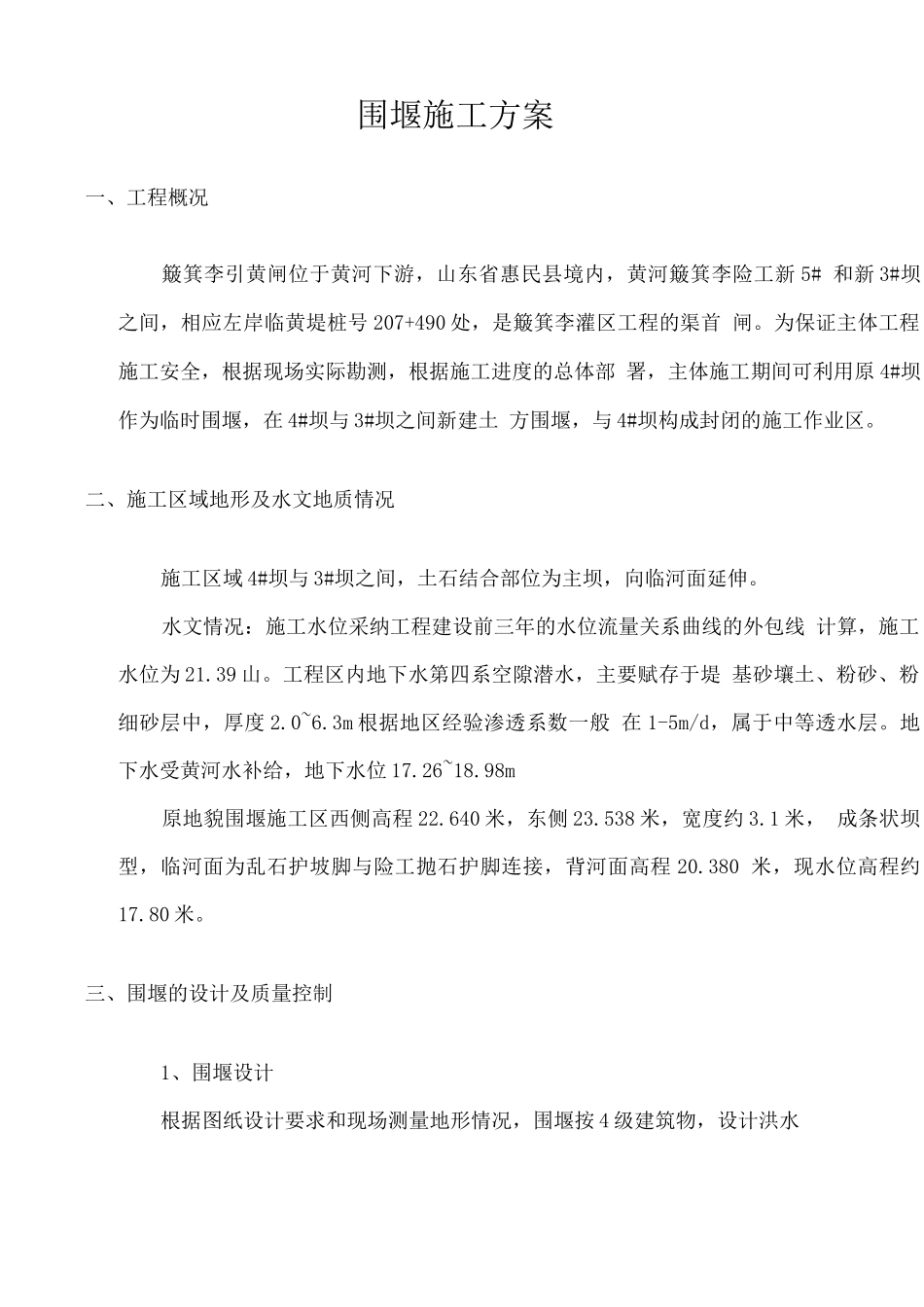

山东黄河簸箕李闸除险加固工程围堰施工方案编制人：刘立鹏审核人：张金波审批人：俎金峰审批日期：2025 年 9 月 8 日 山东恒泰工程集团有限公司2025 年滨州黄河河务局水闸除险加固工程项目经理部2025 年 9 月 8 日目 录一、工程概况二、施工区域地形及水文地质情况三、围堰的设计及质量控制四、施工准备五、施工方法六、安全保证措施七、防汛措施八、进度保证措施九、环保措施十、附图围堰施工方案一、工程概况簸箕李引黄闸位于黄河下游，山东省惠民县境内，黄河簸箕李险工新 5# 和新 3#坝之间，相应左岸临黄堤桩号 207+490 处，是簸箕李灌区工程的渠首 闸。为保证主体工程施工安全，根据现场实际勘测，根据施工进度的总体部 署，主体施工期间可利用原 4#坝作为临时围堰，在 4#坝与 3#坝之间新建土 方围堰，与 4#坝构成封闭的施工作业区。二、施工区域地形及水文地质情况施工区域 4#坝与 3#坝之间，土石结合部位为主坝，向临河面延伸。水文情况：施工水位采纳工程建设前三年的水位流量关系曲线的外包线 计算，施工水位为 21.39 山。工程区内地下水第四系空隙潜水，主要赋存于堤 基砂壤土、粉砂、粉细砂层中，厚度 2.0~6.3m 根据地区经验渗透系数一般 在 1-5m/d，属于中等透水层。地下水受黄河水补给，地下水位 17.26~18.98m原地貌围堰施工区西侧高程 22.640 米，东侧 23.538 米，宽度约 3.1 米， 成条状坝型，临河面为乱石护坡脚与险工抛石护脚连接，背河面高程 20.380 米，现水位高程约17.80 米。三、围堰的设计及质量控制1、围堰设计根据图纸设计要求和现场测量地形情况，围堰按 4 级建筑物，设计洪水标准 10 年一遇设计。断面设计如下：围堰顶高程 24.11 米，高出施工水位（21.39 米）2.72 米，顶宽 7 米，顶 长 32 米，临水面坡采纳 1： 4，因该区域水流湍急且正处于回旋区，水面下 采纳乱石填筑，水面上采纳土袋枕护坡，背河面边坡 1:2 围堰布置以围堰 背河坡脚不压闸室上游粘土铺盖为原则，两端与险工坝头连接。柬 TS 顶宽 Fm更摆顶去每跆.n 母画堰剑面圜2、质量控制围堰工程参照堤防工程验收标准进行验收，分摊铺和碾压两工序。土料填筑以壤土为主含有少量黏性土，压实度应大于 90%，合格率应大 于 85% 。四、施工准备1、人员准备在组织安排上，我项目部拟利用土石方施工队进行围堰施工，安排 2 名 经验丰富的施工员作为施工管理负责人，同时项目部安全、质量...
