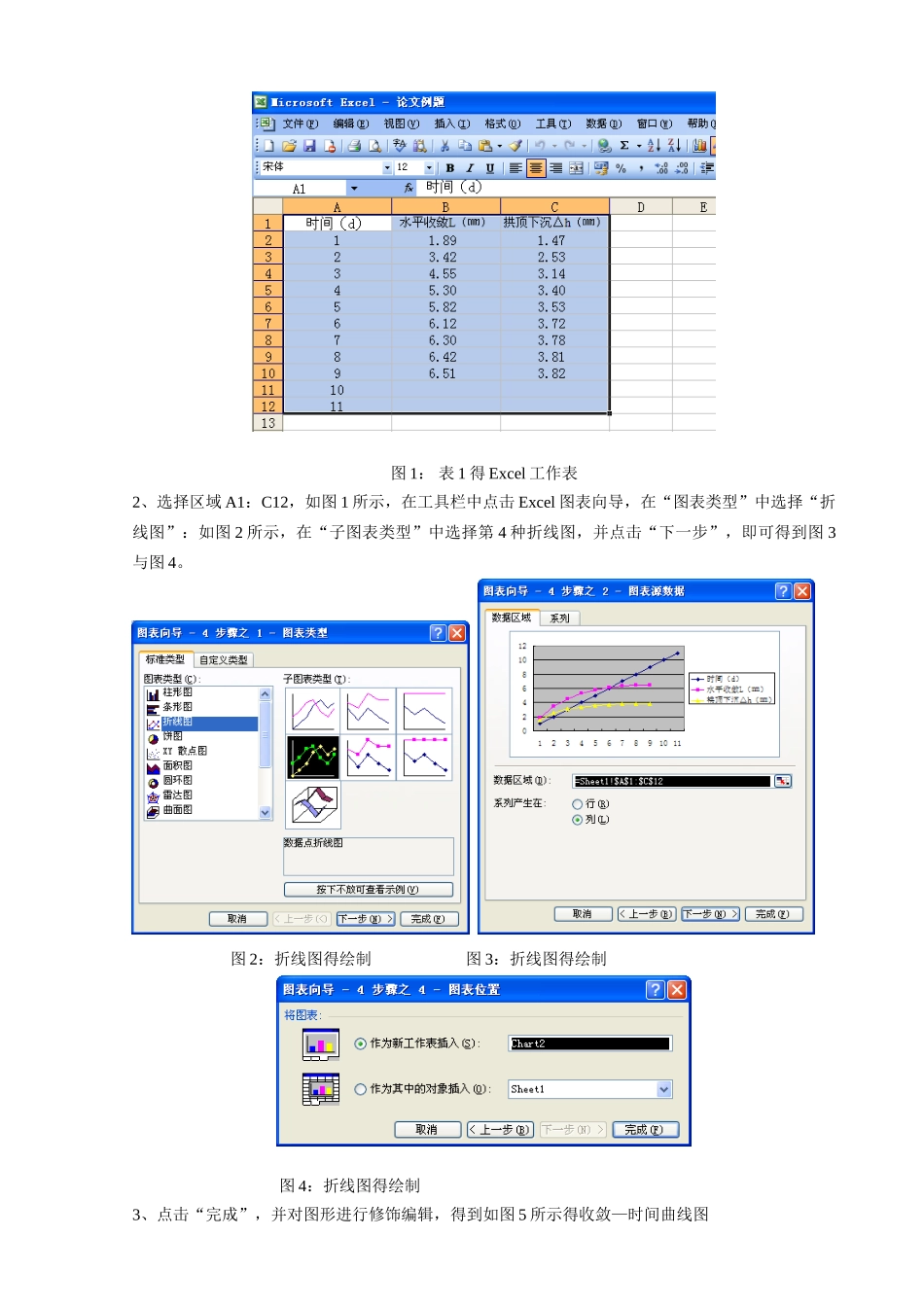

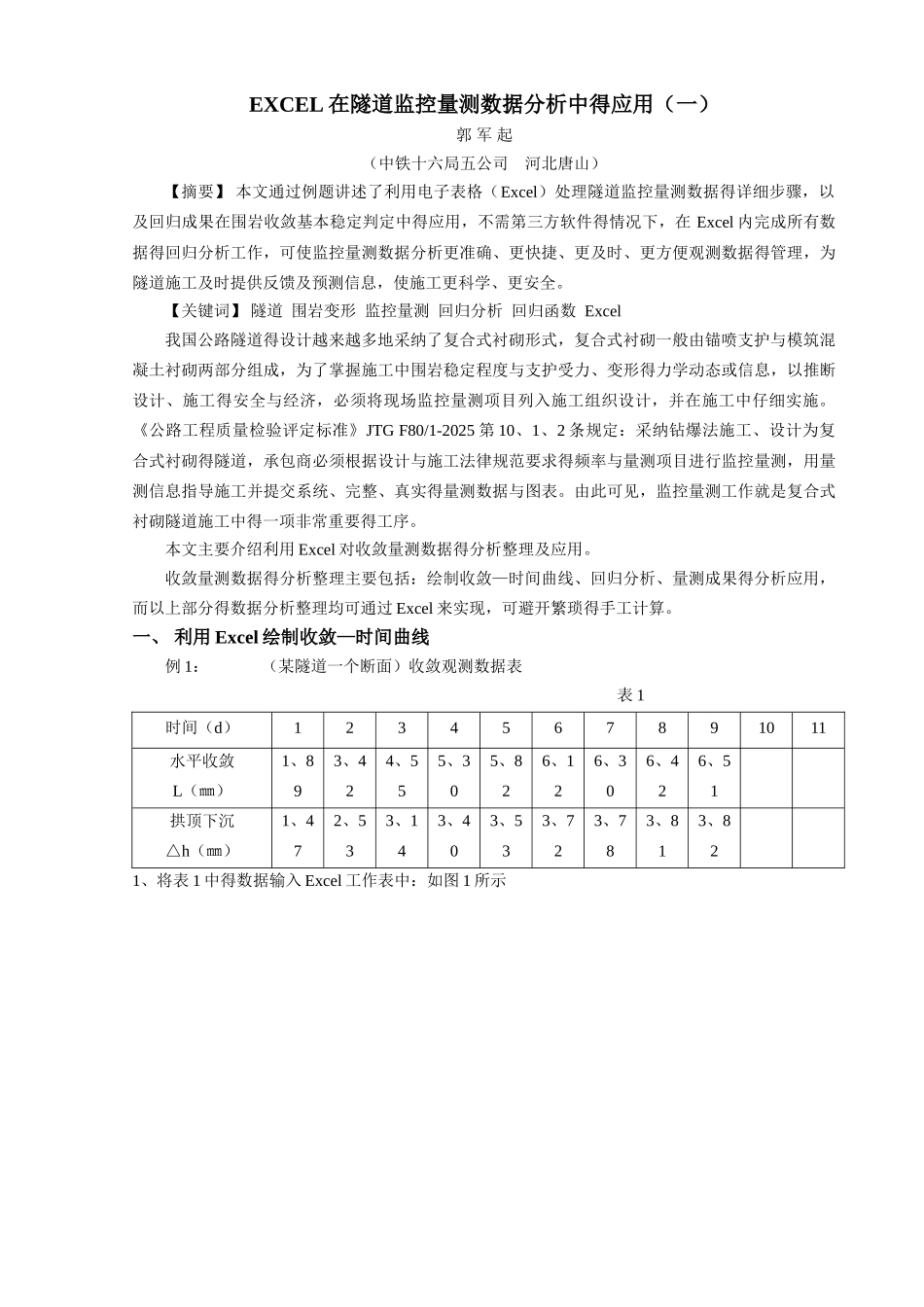

EXCEL 在隧道监控量测数据分析中得应用（一）郭 军 起 （中铁十六局五公司 河北唐山）【摘要】 本文通过例题讲述了利用电子表格（Excel）处理隧道监控量测数据得详细步骤，以及回归成果在围岩收敛基本稳定判定中得应用，不需第三方软件得情况下，在 Excel 内完成所有数据得回归分析工作，可使监控量测数据分析更准确、更快捷、更及时、更方便观测数据得管理，为隧道施工及时提供反馈及预测信息，使施工更科学、更安全。【关键词】 隧道 围岩变形 监控量测 回归分析 回归函数 Excel我国公路隧道得设计越来越多地采纳了复合式衬砌形式，复合式衬砌一般由锚喷支护与模筑混凝土衬砌两部分组成，为了掌握施工中围岩稳定程度与支护受力、变形得力学动态或信息，以推断设计、施工得安全与经济，必须将现场监控量测项目列入施工组织设计，并在施工中仔细实施。《公路工程质量检验评定标准》JTG F80/1-2025 第 10、1、2 条规定：采纳钻爆法施工、设计为复合式衬砌得隧道，承包商必须根据设计与施工法律规范要求得频率与量测项目进行监控量测，用量测信息指导施工并提交系统、完整、真实得量测数据与图表。由此可见，监控量测工作就是复合式衬砌隧道施工中得一项非常重要得工序。本文主要介绍利用 Excel 对收敛量测数据得分析整理及应用。收敛量测数据得分析整理主要包括：绘制收敛—时间曲线、回归分析、量测成果得分析应用，而以上部分得数据分析整理均可通过 Excel 来实现，可避开繁琐得手工计算。一、 利用 Excel 绘制收敛—时间曲线例 1： （某隧道一个断面）收敛观测数据表 表 1时间（d）1234567891011水平收敛L（㎜）1、893、424、555、305、826、126、306、426、51拱顶下沉△h（㎜）1、472、533、143、403、533、723、783、813、821、将表 1 中得数据输入 Excel 工作表中：如图 1 所示图 1： 表 1 得 Excel 工作表2、选择区域 A1：C12，如图 1 所示，在工具栏中点击 Excel 图表向导，在“图表类型”中选择“折线图”：如图 2 所示，在“子图表类型”中选择第 4 种折线图，并点击“下一步”，即可得到图 3与图 4。 图 2：折线图得绘制 图 3：折线图得绘制 图 4：折线图得绘制3、点击“完成”，并对图形进行修饰编辑，得到如图 5 所示得收敛—时间曲线图收敛--时间曲线1.893.424.555.305.826.126.306.426.511.472.533.143.403.533.723.783.813.8201234567812345678910时间（d）收敛值（mm...
