隧道锚杆支护施工方案样本

隧道锚杆支护施工方案样本_第1页

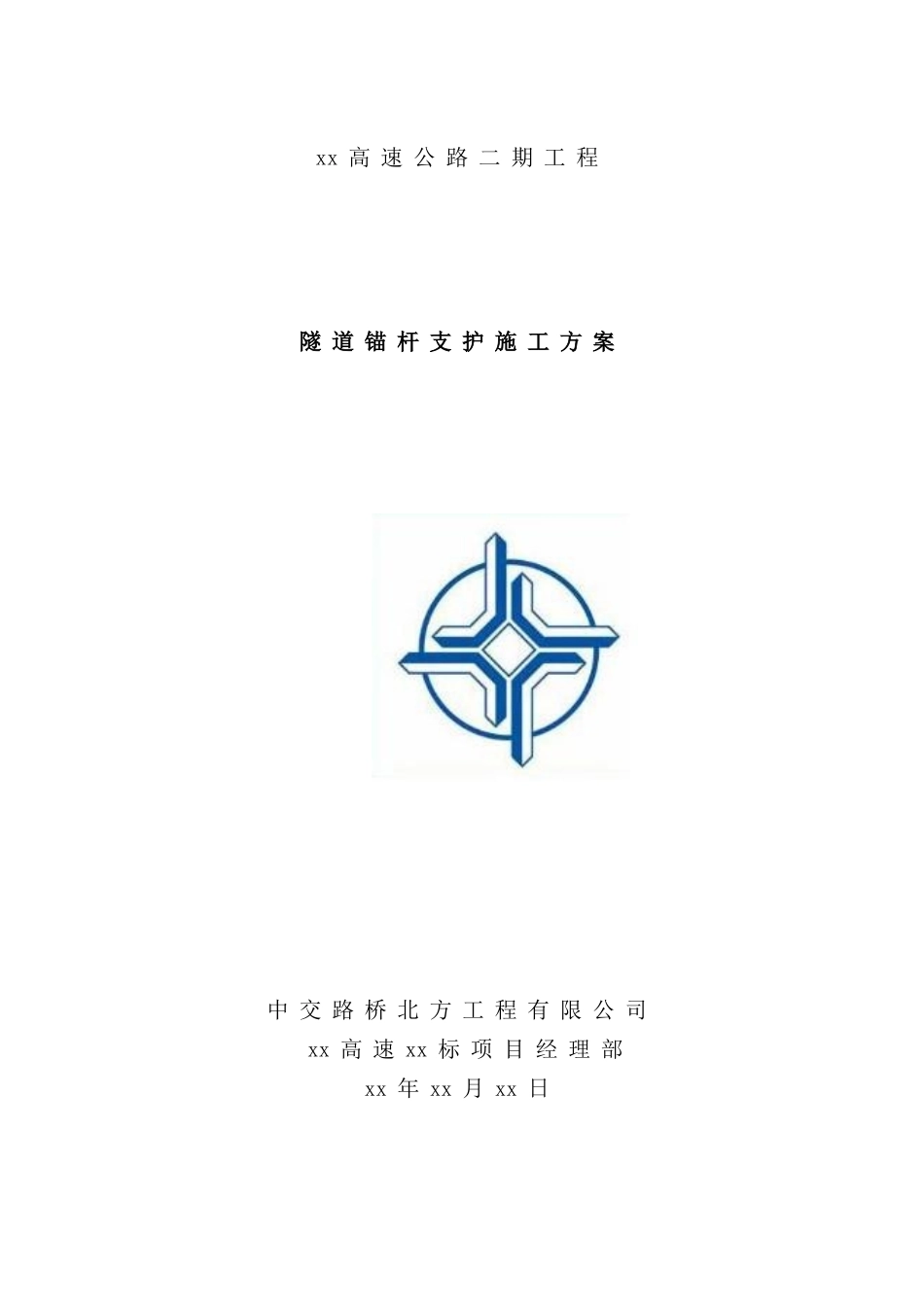

1/14
隧道锚杆支护施工方案样本_第2页

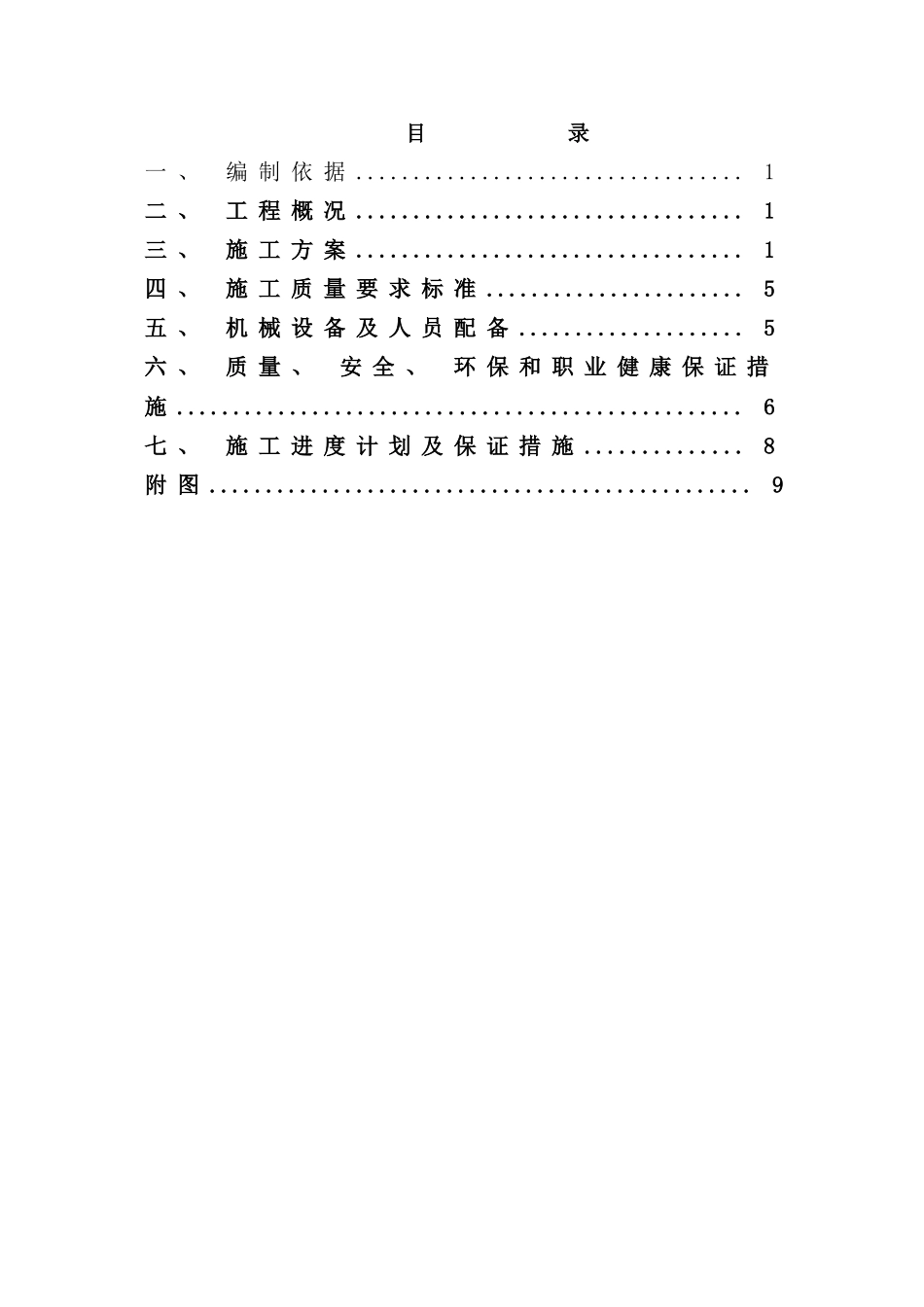

2/14
隧道锚杆支护施工方案样本_第3页

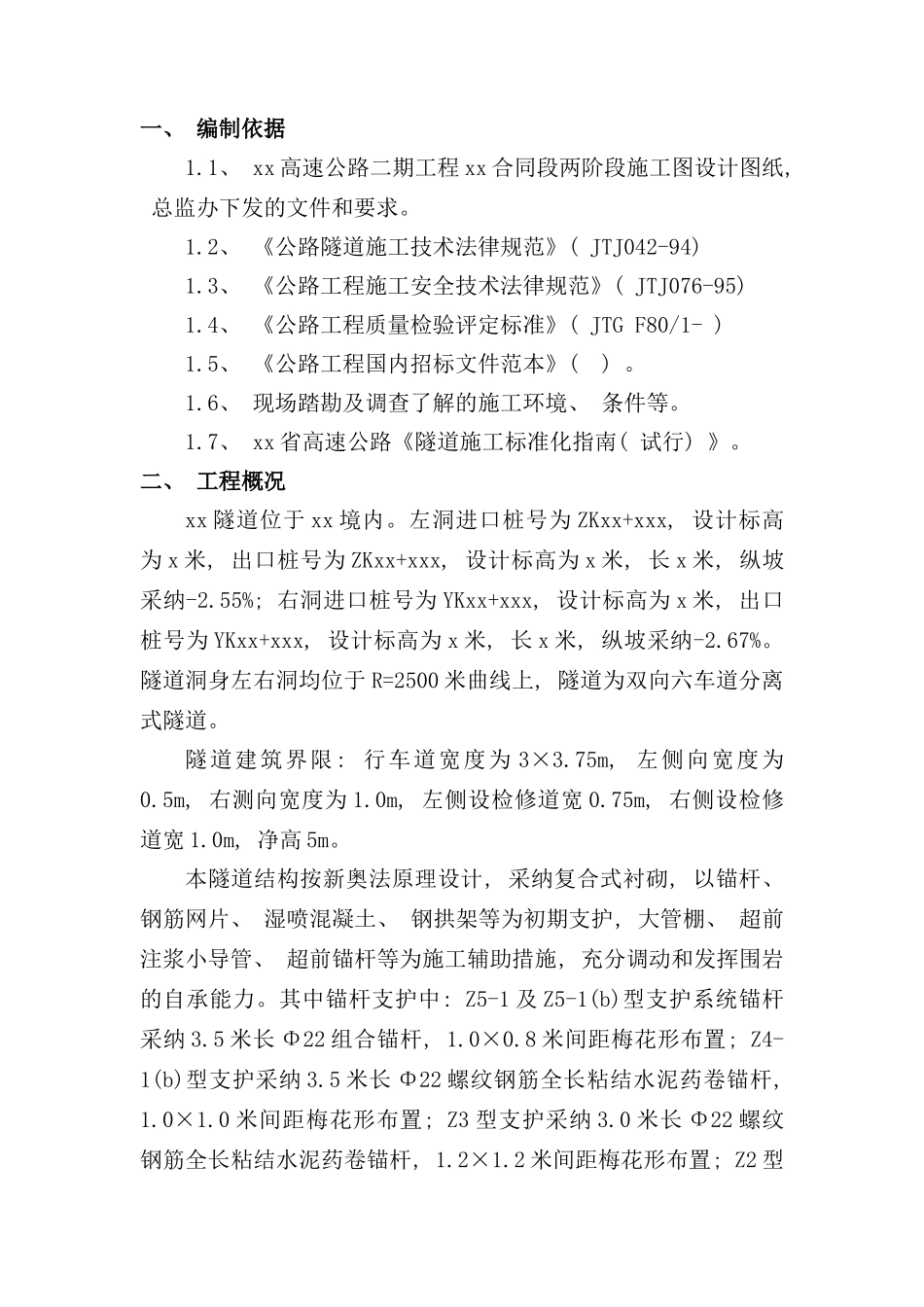

3/14
xx 高 速 公 路 二 期 工 程隧 道 锚 杆 支 护 施 工 方 案中 交 路 桥 北 方 工 程 有 限 公 司xx 高 速 xx 标 项 目 经 理 部xx 年 xx 月 xx 日目 录一 、 编 制 依 据 .................................. 1二 、 工 程 概 况 .................................. 1三 、 施 工 方 案 .................................. 1四 、 施 工 质 量 要 求 标 准 ....................... 5五 、 机 械 设 备 及 人 员 配 备 .................... 5六 、 质 量 、 安 全 、 环 保 和 职 业 健 康 保 证 措施 .................................................. 6七 、 施 工 进 度 计 划 及 保 证 措 施 .............. 8附 图 ................................................ 9一、 编制依据1.1、 xx 高速公路二期工程 xx 合同段两阶段施工图设计图纸, 总监办下发的文件和要求。1.2、 《公路隧道施工技术法律规范》( JTJ042-94) 1.3、 《公路工程施工安全技术法律规范》( JTJ076-95) 1.4、 《公路工程质量检验评定标准》( JTG F80/1- ) 1.5、 《公路工程国内招标文件范本》( ) 。1.6、 现场踏勘及调查了解的施工环境、 条件等。1.7、 xx 省高速公路《隧道施工标准化指南( 试行) 》。二、 工程概况xx 隧道位于 xx 境内。左洞进口桩号为 ZKxx+xxx, 设计标高为 x 米, 出口桩号为 ZKxx+xxx, 设计标高为 x 米, 长 x 米, 纵坡采纳-2.55%; 右洞进口桩号为 YKxx+xxx, 设计标高为 x 米, 出口桩号为 YKxx+xxx, 设计标高为 x 米, 长 x 米, 纵坡采纳-2.67%。隧道洞身左右洞均位于 R=2500 米曲线上, 隧道为双向六车道分离式隧道。隧道建筑界限: 行车道宽度为 3×3.75m, 左侧向宽度为0.5m, 右测向宽度为 1.0m, 左侧设检修道宽 0.75m, 右侧设检修道宽 1.0m, 净高 5m。本隧道结构按新奥法原理设计, 采纳复合式衬砌, 以锚杆、 钢筋网片、 湿喷混凝土、 钢拱架等为初期支护, 大管棚、 超前注浆小导管、 超前锚杆等为施工辅助措施, 充分调动和发挥围岩的自承能力。其中锚杆支护中: Z5-1 及 Z5-1(b)型支护系统锚杆采纳 3.5 米长 Φ22 组合锚杆, 1.0×0.8 米间距梅花形布置; Z4-1(b)型支护采纳 3.5 米长 Φ22 螺纹钢筋全长粘结水泥药...
