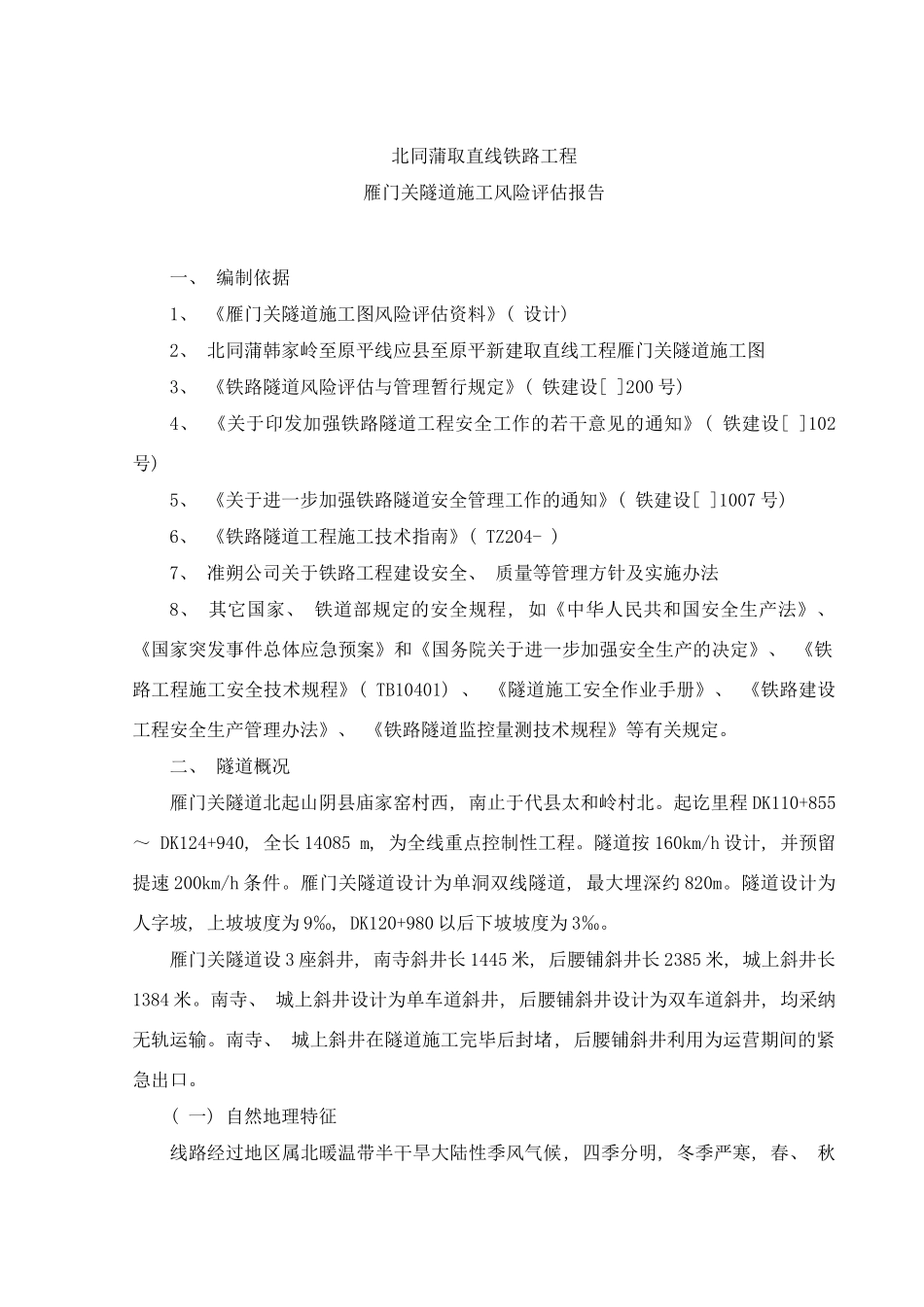

北同蒲取直线铁路工程雁门关隧道施工风险评估报告一、 编制依据1、 《雁门关隧道施工图风险评估资料》( 设计) 2、 北同蒲韩家岭至原平线应县至原平新建取直线工程雁门关隧道施工图3、 《铁路隧道风险评估与管理暂行规定》( 铁建设[ ]200 号) 4、 《关于印发加强铁路隧道工程安全工作的若干意见的通知》( 铁建设[ ]102号) 5、 《关于进一步加强铁路隧道安全管理工作的通知》( 铁建设[ ]1007 号) 6、 《铁路隧道工程施工技术指南》( TZ204- ) 7、 准朔公司关于铁路工程建设安全、 质量等管理方针及实施办法8、 其它国家、 铁道部规定的安全规程, 如《中华人民共和国安全生产法》、 《国家突发事件总体应急预案》和《国务院关于进一步加强安全生产的决定》、 《铁路工程施工安全技术规程》( TB10401) 、 《隧道施工安全作业手册》、 《铁路建设工程安全生产管理办法》、 《铁路隧道监控量测技术规程》等有关规定。二、 隧道概况雁门关隧道北起山阴县庙家窑村西, 南止于代县太和岭村北。起讫里程 DK110+855～ DK124+940, 全长 14085 m, 为全线重点控制性工程。隧道按 160km/h 设计, 并预留提速 200km/h 条件。雁门关隧道设计为单洞双线隧道, 最大埋深约 820m。隧道设计为人字坡, 上坡坡度为 9‰, DK120+980 以后下坡坡度为 3‰。雁门关隧道设 3 座斜井, 南寺斜井长 1445 米, 后腰铺斜井长 2385 米, 城上斜井长1384 米。南寺、 城上斜井设计为单车道斜井, 后腰铺斜井设计为双车道斜井, 均采纳无轨运输。南寺、 城上斜井在隧道施工完毕后封堵, 后腰铺斜井利用为运营期间的紧急出口。( 一) 自然地理特征线路经过地区属北暖温带半干旱大陆性季风气候, 四季分明, 冬季严寒, 春、 秋凉爽, 夏季无酷暑, 平均气温 7℃, 七月份平均气温 22.2℃, 一月份平均气温-10℃。平均降水量 390.6㎜, 无霜期 147 天, 标准冻结深度 150㎝。该地区属寒冷地区。( 二) 地质概况1、 地形地貌隧道穿越恒山山脉, 地面山高谷深, 群峰连绵。海拔 1103m( 隧道北端) ～1947m( 隧道中段) , 相对高差 845m, 地形起伏较大, 由中段向南北两端逐渐降低, 属中山地貌。进口 DK110+827～DK111+500 为山前洪积扇, 地形较平缓, DK111+240～DK111+270为洪积扇中的冲沟。沿线主要村庄有庙家窑、 大峪口、 雁门关、 罗庄、 富拉沟和太和岭等。2、 地层岩性隧道洞身经过的主要地层...
