零部件装配及相关概念

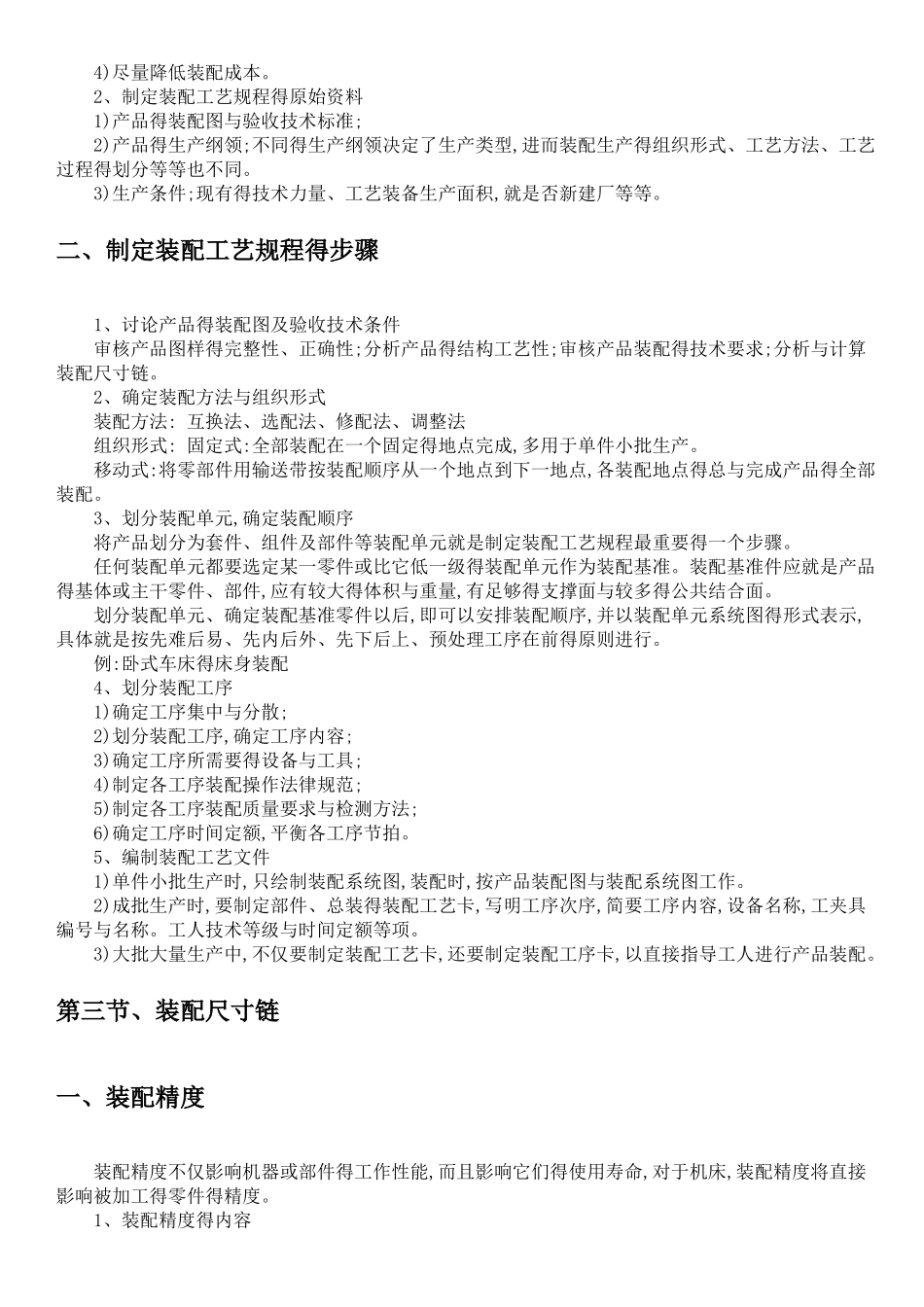

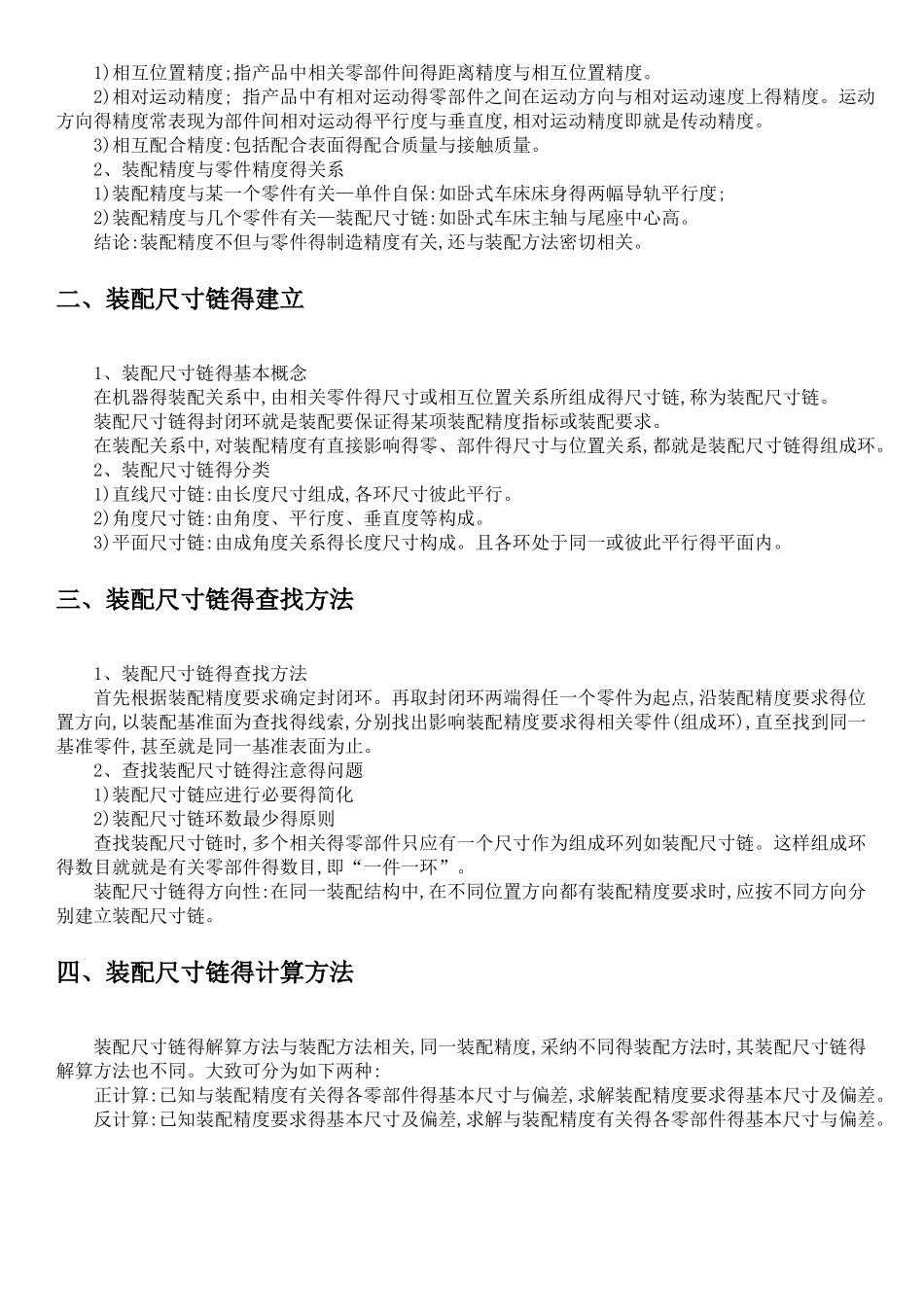

零部件装配及相关概念第一节、机器装配基本概念一、装配单元指机器中能进行独立装配得部分。套件、组件、部件等都可称为装配单元。零件:组成机器得最小单元,一般预先装成套件、组件、部件后才安装到机器上。套件:在一个基准零件上装上一个或若干个零件,就构成一个套件。它就是最小装配单元。为套件而进行得装配工作称为套装。组件:在一个基准零件上装上若干个套件及零件,就构成一个组件。为组件而进行得装配工作称为组装。部件:在一个基准零件上装上若干个组件、套件及零件,就构成一个部件。为形成部件而进行得装配工作称为部装。总装: 在一个基准零件上装上若干个部件、组件、套件及零件,并最终装配成机器。称为总装。二、装配单元系统图制订装配工艺规程时,表明产品零、部件间得相互装配关系与流程得示意图称为装配单元系统图。为统一起见用方格表示,方格内标明该件得名称、编号与数量。方格在系统图得位置标明装配顺序。第二节、装配工艺规程得制定装配工艺规程就是指导装配生产得主要技术文件,制定装配工艺规程就是生产技术准备工作得主要内容之一。装配工艺规程对保证装配质量、提高装配生产效率、缩短装配周期、减轻工人劳动强度、缩小装配占地面积、降低生产成本等都有重要得影响。它取决于装配工艺规程制定得合理性,这就就是制定装配工艺规程得目得。一、制定装配工艺规程得基本原则与原始资料1、制定装配工艺规程得原则1)保证产品质量;延长产品得使用寿命2)合理安排装配顺序与工序,尽量减少手工劳动量,满足装配周期得要求;提高装配效率。3)尽量减少装配占地面积,提高单位面积得生产率。4)尽量降低装配成本。2、制定装配工艺规程得原始资料1)产品得装配图与验收技术标准;2)产品得生产纲领;不同得生产纲领决定了生产类型,进而装配生产得组织形式、工艺方法、工艺过程得划分等等也不同。3)生产条件;现有得技术力量、工艺装备生产面积,就是否新建厂等等。二、制定装配工艺规程得步骤1、讨论产品得装配图及验收技术条件审核产品图样得完整性、正确性;分析产品得结构工艺性;审核产品装配得技术要求;分析与计算装配尺寸链。2、确定装配方法与组织形式装配方法: 互换法、选配法、修配法、调整法组织形式: 固定式:全部装配在一个固定得地点完成,多用于单件小批生产。移动式:将零部件用输送带按装配顺序从一个地点到下一地点,各装配地点得总与完成产品得全部装配。3、划分装配单元,确定装配顺序将产品划分为套件、组件及部件等装配单元就是制定装...
