静压预应力混凝土管桩施工质量技术交底卡

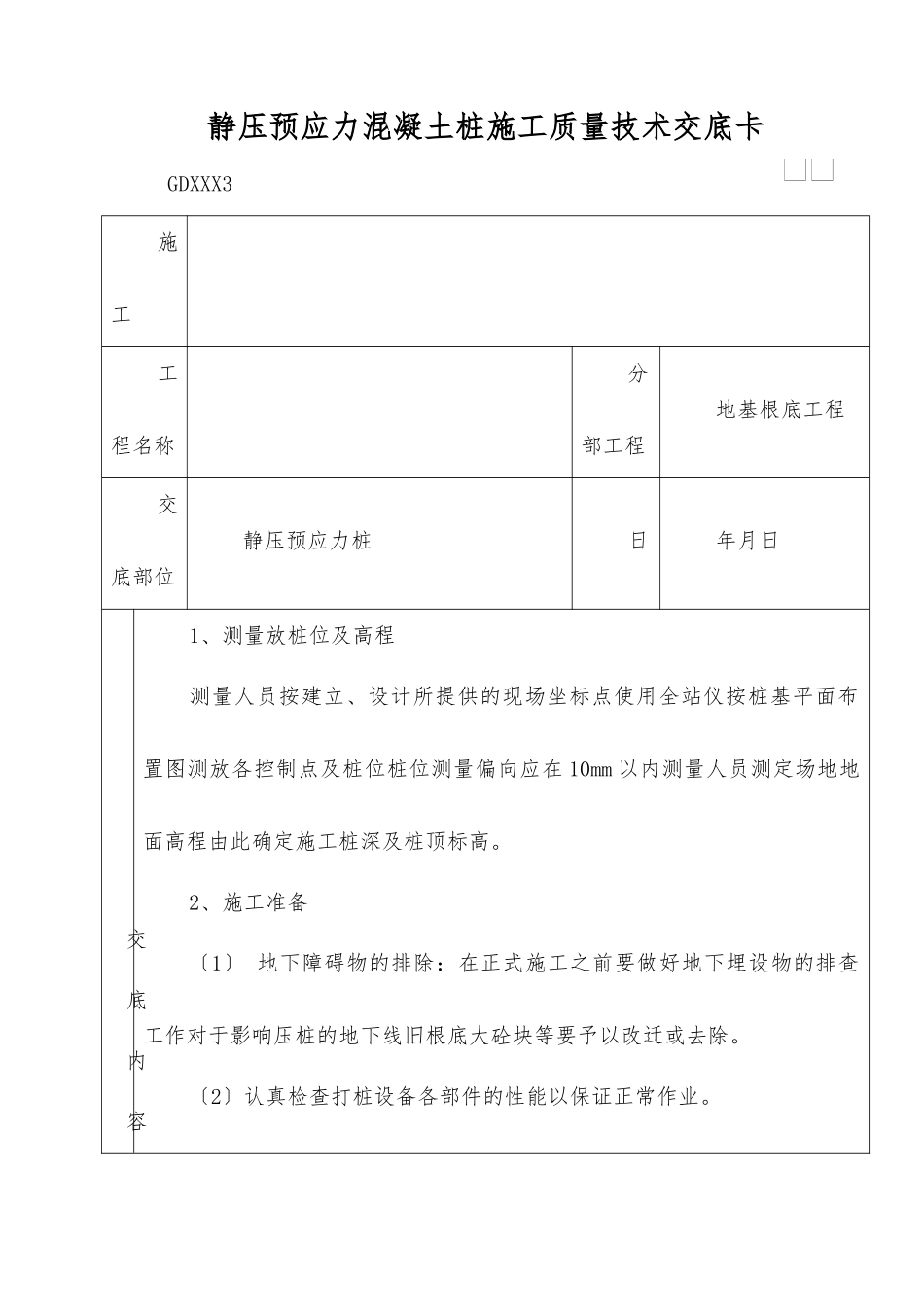

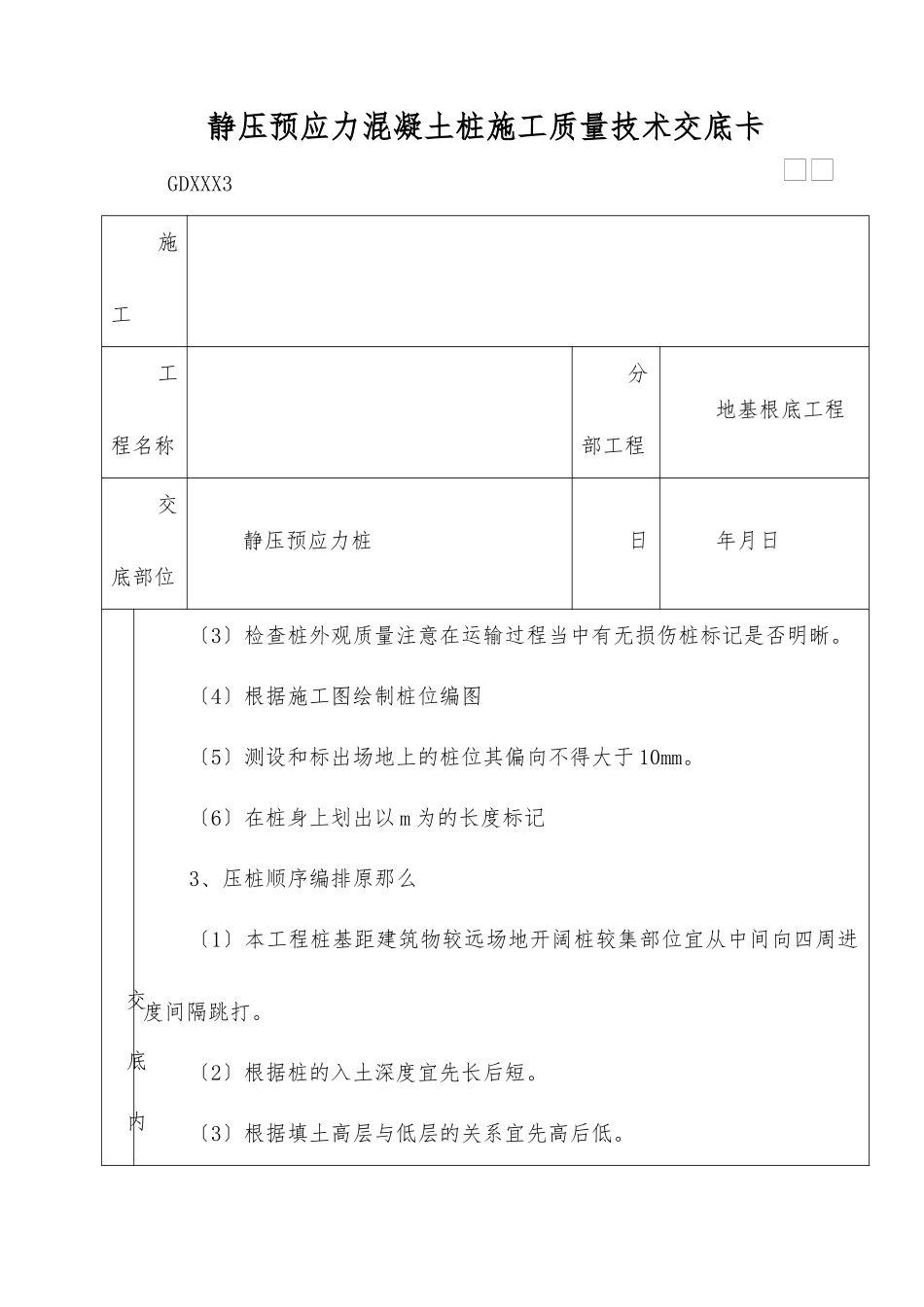

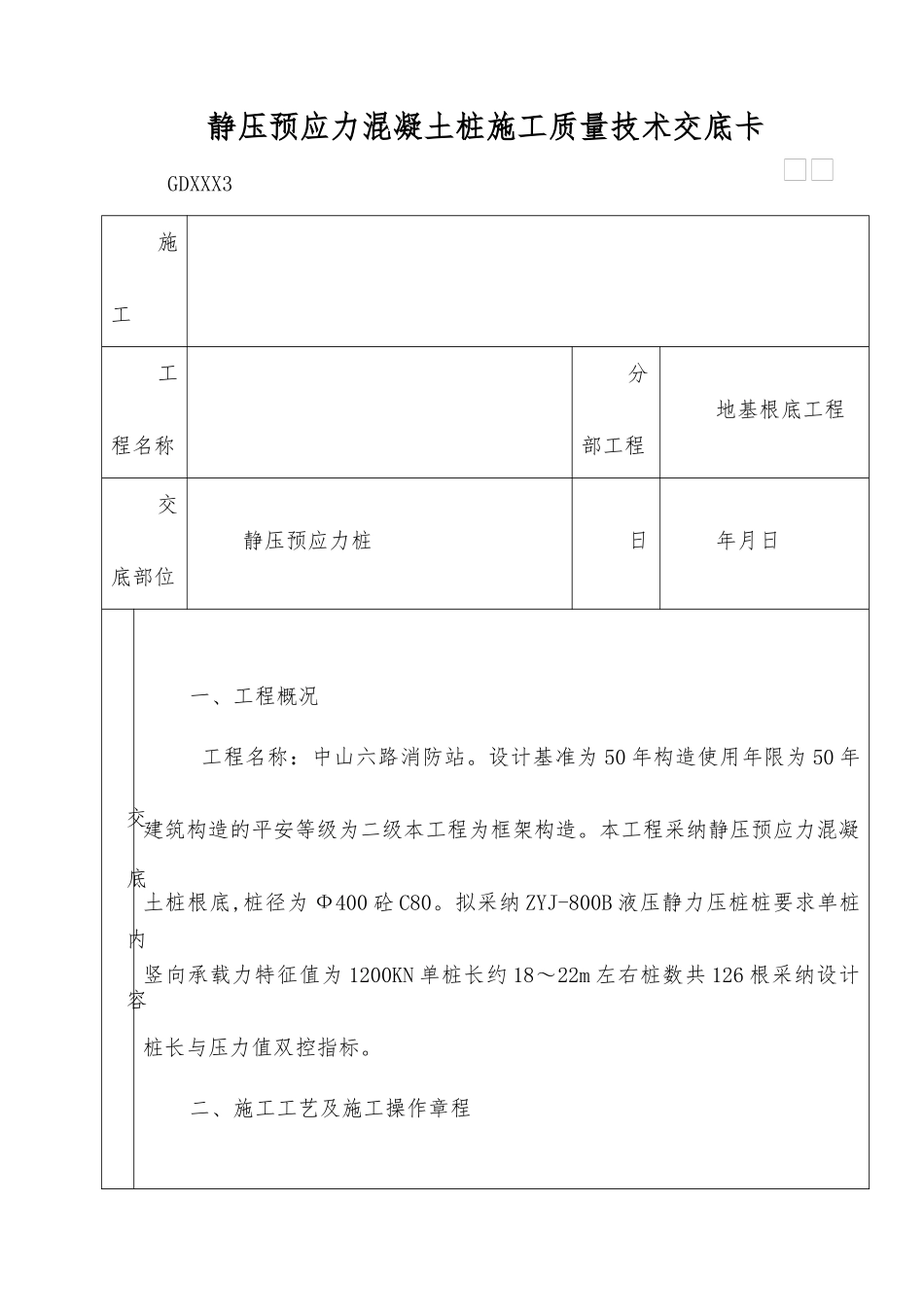

静压预应力混凝土桩施工质量技术交底卡 GDXXX3施工工程名称分部工程地基根底工程交底部位静压预应力桩日年月日交底内容一、工程概况 工程名称：中山六路消防站。设计基准为 50 年构造使用年限为 50 年建筑构造的平安等级为二级本工程为框架构造。本工程采纳静压预应力混凝土桩根底,桩径为 Ф400 砼 C80。拟采纳 ZYJ-800B 液压静力压桩桩要求单桩竖向承载力特征值为 1200KN 单桩长约 18～22m 左右桩数共 126 根采纳设计桩长与压力值双控指标。二、施工工艺及施工操作章程静压预应力混凝土桩施工质量技术交底卡 GDXXX3施工工程名称分部工程地基根底工程交底部位静压预应力桩日年月日交底内容1、测量放桩位及高程测量人员按建立、设计所提供的现场坐标点使用全站仪按桩基平面布置图测放各控制点及桩位桩位测量偏向应在 10mm 以内测量人员测定场地地面高程由此确定施工桩深及桩顶标高。2、施工准备〔1〕 地下障碍物的排除：在正式施工之前要做好地下埋设物的排查工作对于影响压桩的地下线旧根底大砼块等要予以改迁或去除。〔2〕认真检查打桩设备各部件的性能以保证正常作业。静压预应力混凝土桩施工质量技术交底卡 GDXXX3施工工程名称分部工程地基根底工程交底部位静压预应力桩日年月日交底内〔3〕检查桩外观质量注意在运输过程当中有无损伤桩标记是否明晰。〔4〕根据施工图绘制桩位编图〔5〕测设和标出场地上的桩位其偏向不得大于 10mm。〔6〕在桩身上划出以 m 为的长度标记3、压桩顺序编排原那么〔1〕本工程桩基距建筑物较远场地开阔桩较集部位宜从中间向四周进度间隔跳打。〔2〕根据桩的入土深度宜先长后短。〔3〕根据填土高层与低层的关系宜先高后低。静压预应力混凝土桩施工质量技术交底卡 GDXXX3施工工程名称分部工程地基根底工程交底部位静压预应力桩日年月日容4、静压桩施工工艺流程图静压桩施工工艺流程：测量放线定桩位→桩机就位→喂桩至桩机前→安装桩尖→吊桩、对桩位→调整桩及桩架垂直度→施压→复核垂直度继续压桩→接桩→测量入土深度→停机移位5、施工操作工艺〔1〕就位桩机打桩机就位时应对准桩位保证垂直稳定在施工中不发生倾斜操作四个行走手柄配合操作四个升降手柄即可使桩机纵向或横向挪动到达对准桩位的静压预应力混凝土桩施工质量技术交底卡 GDXXX3施工工程名称分部工程地基根底工程交底部位静压预应力桩日年月日目的。〔2〕调平：为了进一步保证压入桩的垂直度压桩前需将桩机机身调平通过操作四...
