顶管施工作业指导书

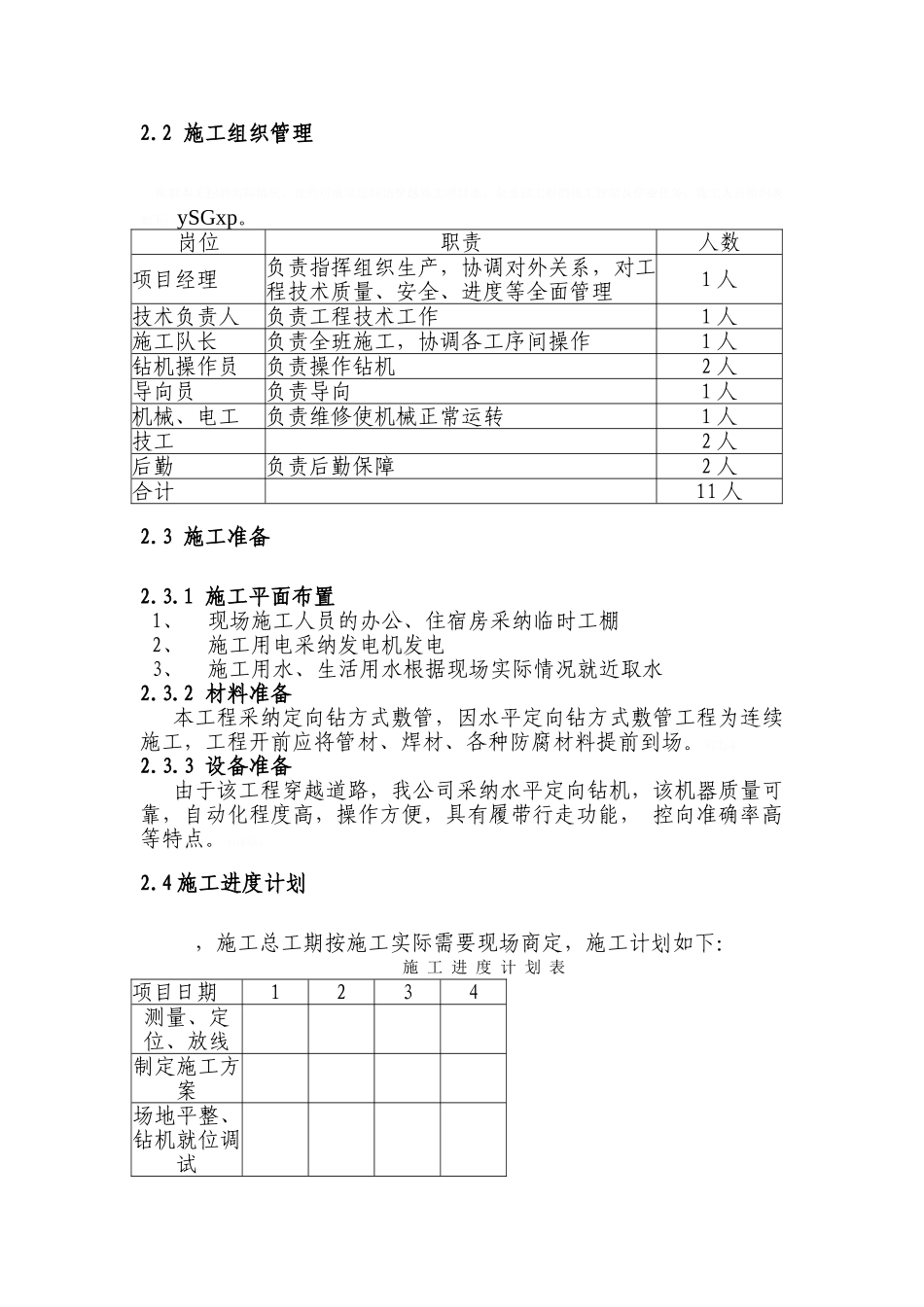

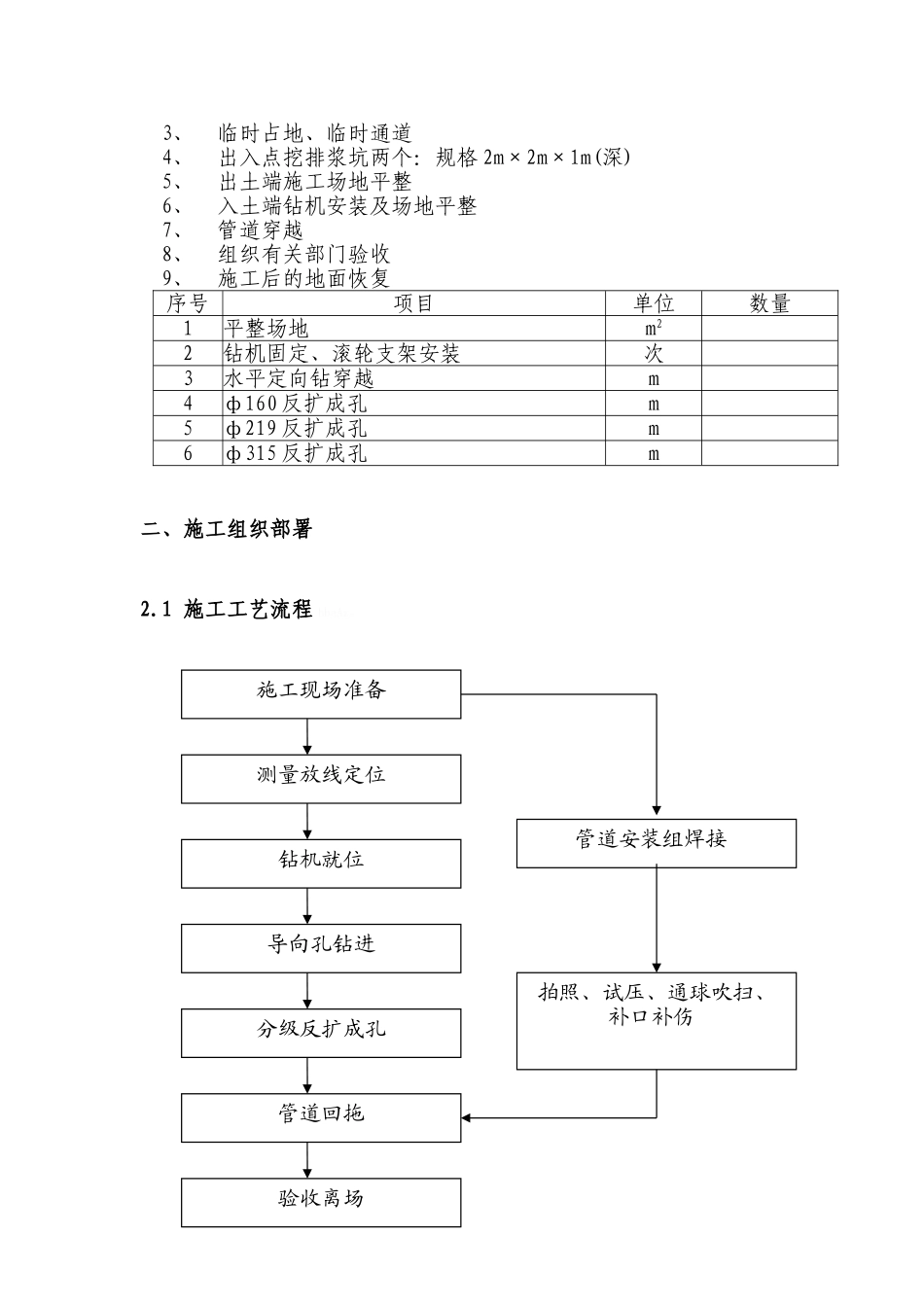

施工作业指导书1、1 工程概况********************工程管道非开挖敷设工程， 位于柯山路。穿越 dn200 电缆护管， 为了确保工程顺利设施，我们进行多方位 勘测，查清沿途所有管线的方位、深度。 7YYhX。1.2 工程特点 根据现场勘探，施工区域公路平于地面，施工采纳非开挖穿越施工，对路基安全和交通安全均无影响。 穿越管道垂直深度距离为 6 米，符合相关法律规范。 1、3 工程地质水文综述 施工管道沿线地质为黄泥沙土，地下水位约 2 米左右。1、4 编制依据 1、《非开挖施工技术法律规范》 2、《建筑施工安全检查标准》JGJ59—99 3、《施工现场临时用电安全技术法律规范》JGJ46—88 4、《特种作业人员安全技术考核管理规则》GB5306—85 5、《IS09001 程序文件》、《部门质量职责、岗位质量职责》及《作业指导书》 6、有关法律规范规程及验收标准2、 穿越工程的安全性和可靠性 非开挖施工敷设地下管道技术，是安全可靠的施工技术，国内外穿越道路、河流的工程数以万计。实践证明，非开挖穿越技术十分成熟。XEXly。 非开挖施工技术是对土壤穿孔后逐步挤压成孔，形成非常密实的孔壁。工程竣工后施工段土壤的机械强度远大于周边土壤。lbQNc。 由于管道位于路基下原土层中，距路面 6 米，根据“力的分解”原理，传递到管道的力可忽略不计，因此不会影响公园安全和行车安全。nbMms。 3、主要工程量 该工程主要包括：1、现场三通一平2、管线探测3、临时占地、临时通道4、出入点挖排浆坑两个：规格 2m×2m×1m(深)5、出土端施工场地平整6、入土端钻机安装及场地平整7、管道穿越8、组织有关部门验收9、施工后的地面恢复序号项目单位数量 1平整场地m22钻机固定、滚轮支架安装次3水平定向钻穿越m4ф160 反扩成孔m5ф219 反扩成孔m6ф315 反扩成孔m二、施工组织部署2.1 施工工艺流程 hbeAz。施工现场准备测量放线定位导向孔钻进钻机就位分级反扩成孔管道回拖验收离场拍照、试压、通球吹扫、补口补伤 管道安装组焊接 2.2 施工组织管理根据本工程的实际情况，我公司成立定向钻穿越施工项目部，负责该工程的施工管理及作业任务，施工人员组织表如下：ySGxp。岗位职责人数项目经理负责指挥组织生产，协调对外关系，对工程技术质量、安全、进度等全面管理1 人技术负责人负责工程技术工作1 人施工队长负责全班施工，协调各工序间操作1 人钻机操作员负责操作钻机2 人导向员负责导向1 人机械、电工负责维修使机械正常运...
