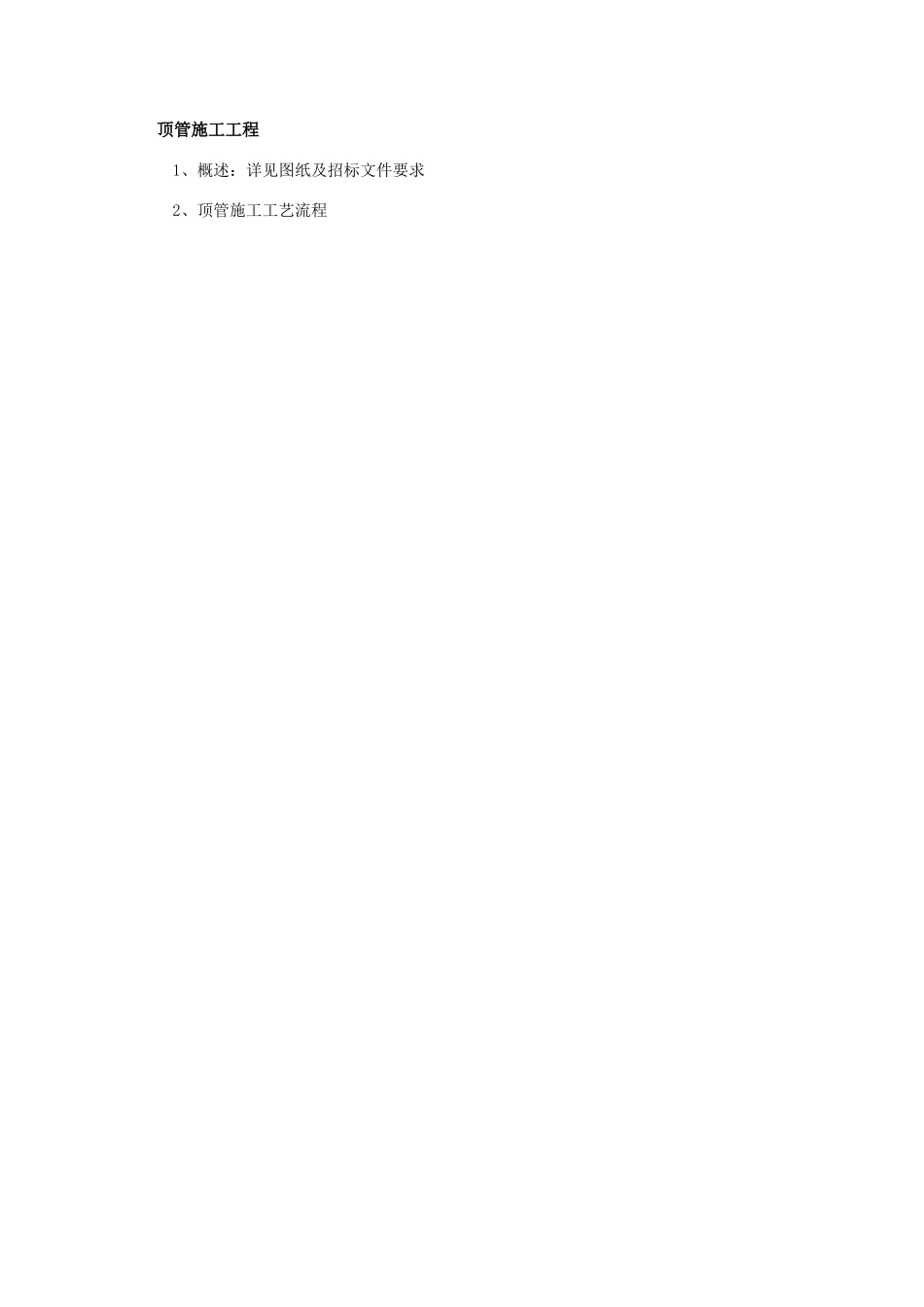

顶管施工工程

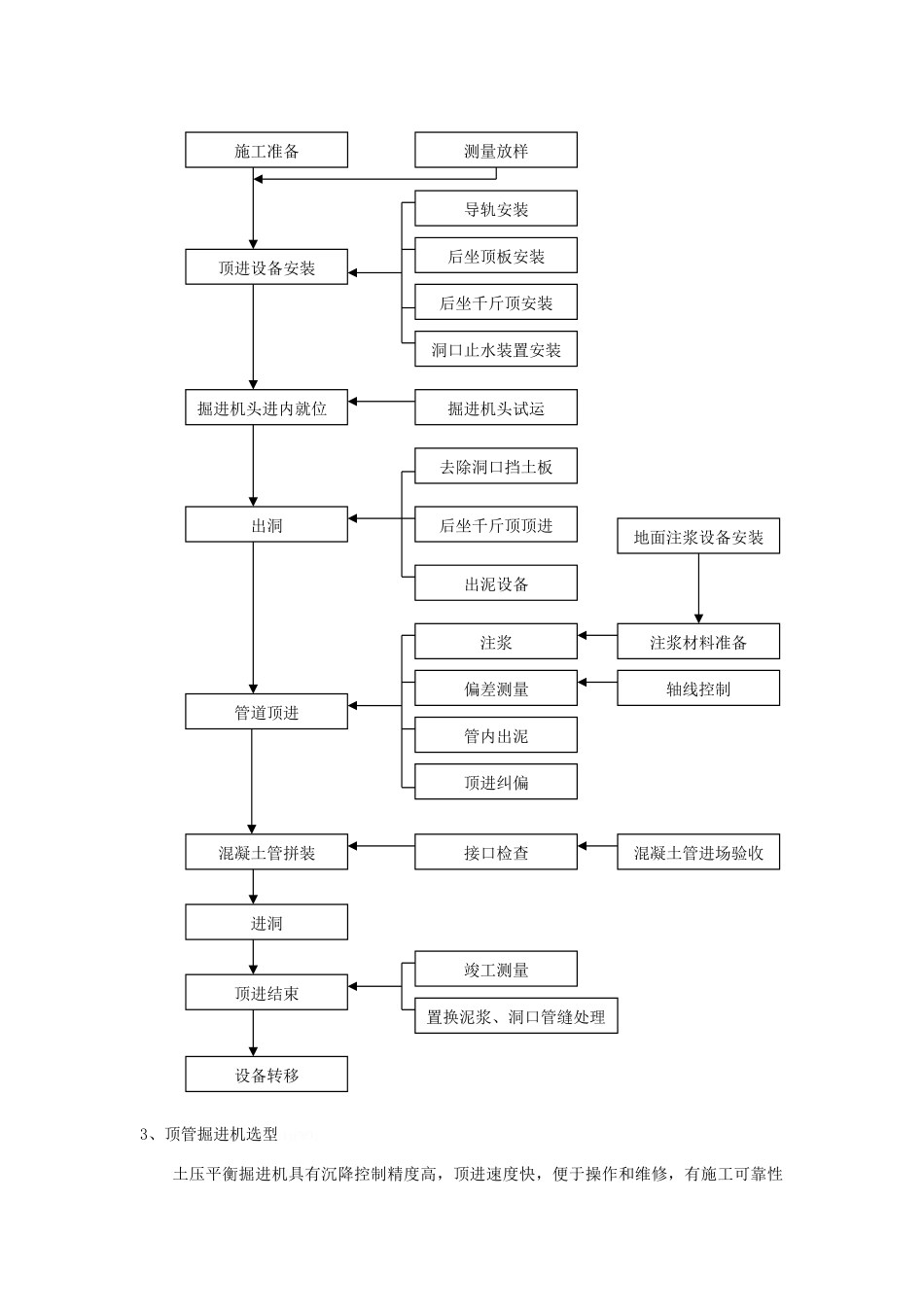

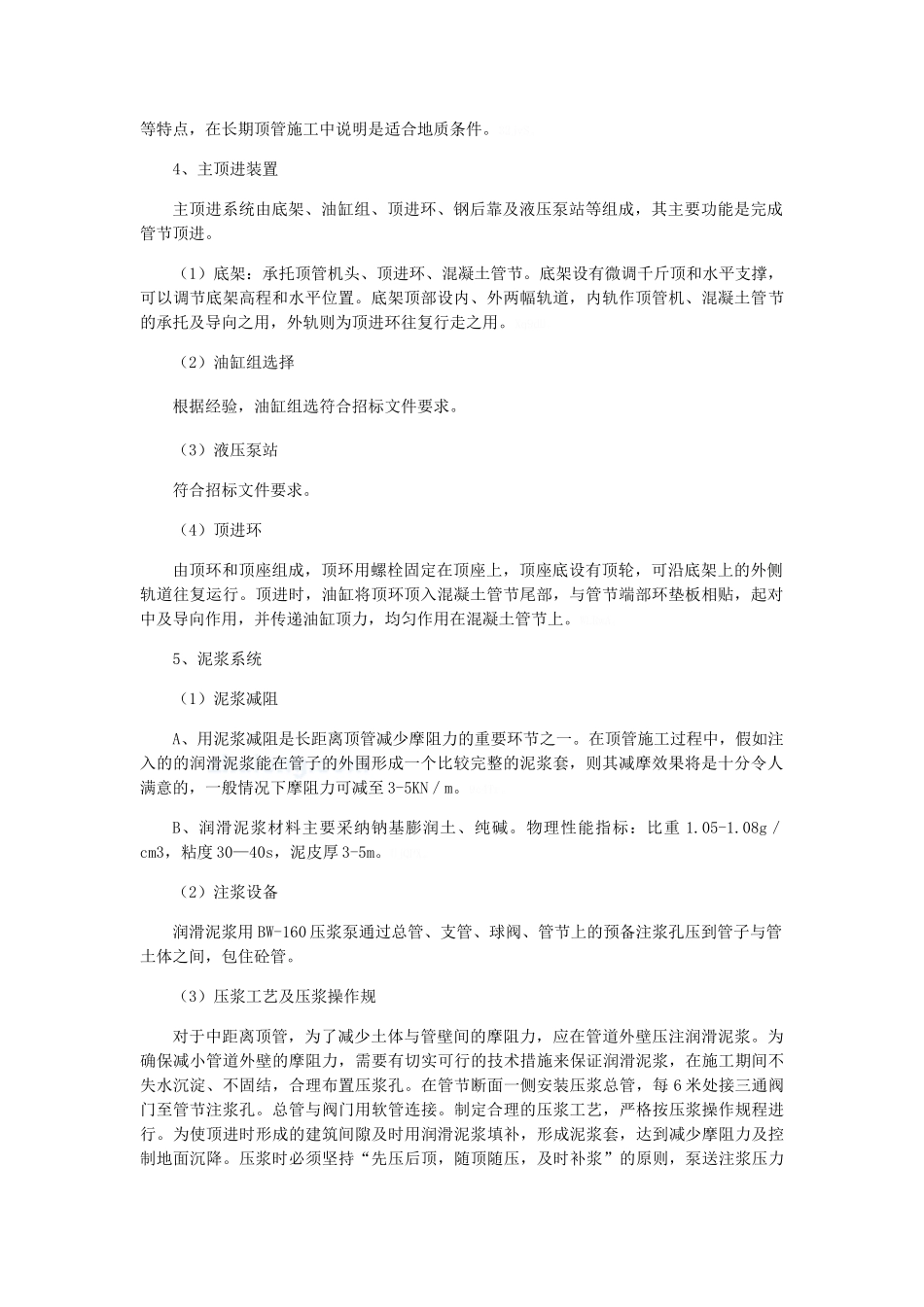

顶管施工工程1、概述：详见图纸及招标文件要求2、顶管施工工艺流程3、顶管掘进机选型 1gPRO。土压平衡掘进机具有沉降控制精度高，顶进速度快，便于操作和维修，有施工可靠性施工准备测量放样顶进设备安装导轨安装后坐顶板安装后坐千斤顶安装洞口止水装置安装掘进机头进内就位掘进机头试运出洞去除洞口挡土板后坐千斤顶顶进出泥设备地面注浆设备安装注浆材料准备管道顶进注浆偏差测量管内出泥顶进纠偏轴线控制混凝土管拼装接口检查混凝土管进场验收进洞顶进结束竣工测量置换泥浆、洞口管缝处理设备转移等特点，在长期顶管施工中说明是适合地质条件。32jvS。4、主顶进装置主顶进系统由底架、油缸组、顶进环、钢后靠及液压泵站等组成，其主要功能是完成管节顶进。（1）底架：承托顶管机头、顶进环、混凝土管节。底架设有微调千斤顶和水平支撑，可以调节底架高程和水平位置。底架顶部设内、外两幅轨道，内轨作顶管机、混凝土管节的承托及导向之用，外轨则为顶进环往复行走之用。Xq9dU。（2）油缸组选择根据经验，油缸组选符合招标文件要求。（3）液压泵站符合招标文件要求。（4）顶进环由顶环和顶座组成，顶环用螺栓固定在顶座上，顶座底设有顶轮，可沿底架上的外侧轨道往复运行。顶进时，油缸将顶环顶入混凝土管节尾部，与管节端部环垫板相贴，起对中及导向作用，并传递油缸顶力，均匀作用在混凝土管节上。WLRwA。5、泥浆系统（1）泥浆减阻A、用泥浆减阻是长距离顶管减少摩阻力的重要环节之一。在顶管施工过程中，假如注入的的润滑泥浆能在管子的外围形成一个比较完整的泥浆套，则其减摩效果将是十分令人满意的，一般情况下摩阻力可减至 3-5KN／m。9c4Tr。B、润滑泥浆材料主要采纳钠基膨润土、纯碱。物理性能指标：比重 1.05-1.08g／cm3，粘度 30—40s，泥皮厚 3-5m。UjQPX。（2）注浆设备润滑泥浆用 BW-160 压浆泵通过总管、支管、球阀、管节上的预备注浆孔压到管子与管土体之间，包住砼管。（3）压浆工艺及压浆操作规对于中距离顶管，为了减少土体与管壁间的摩阻力，应在管道外壁压注润滑泥浆。为确保减小管道外壁的摩阻力，需要有切实可行的技术措施来保证润滑泥浆，在施工期间不失水沉淀、不固结，合理布置压浆孔。在管节断面一侧安装压浆总管，每 6 米处接三通阀门至管节注浆孔。总管与阀门用软管连接。制定合理的压浆工艺，严格按压浆操作规程进行。为使顶进时形成的建筑间隙及时用润滑泥浆填补，形成泥浆套，达到减少摩阻力及控制地面...
