顶管施工组织设计

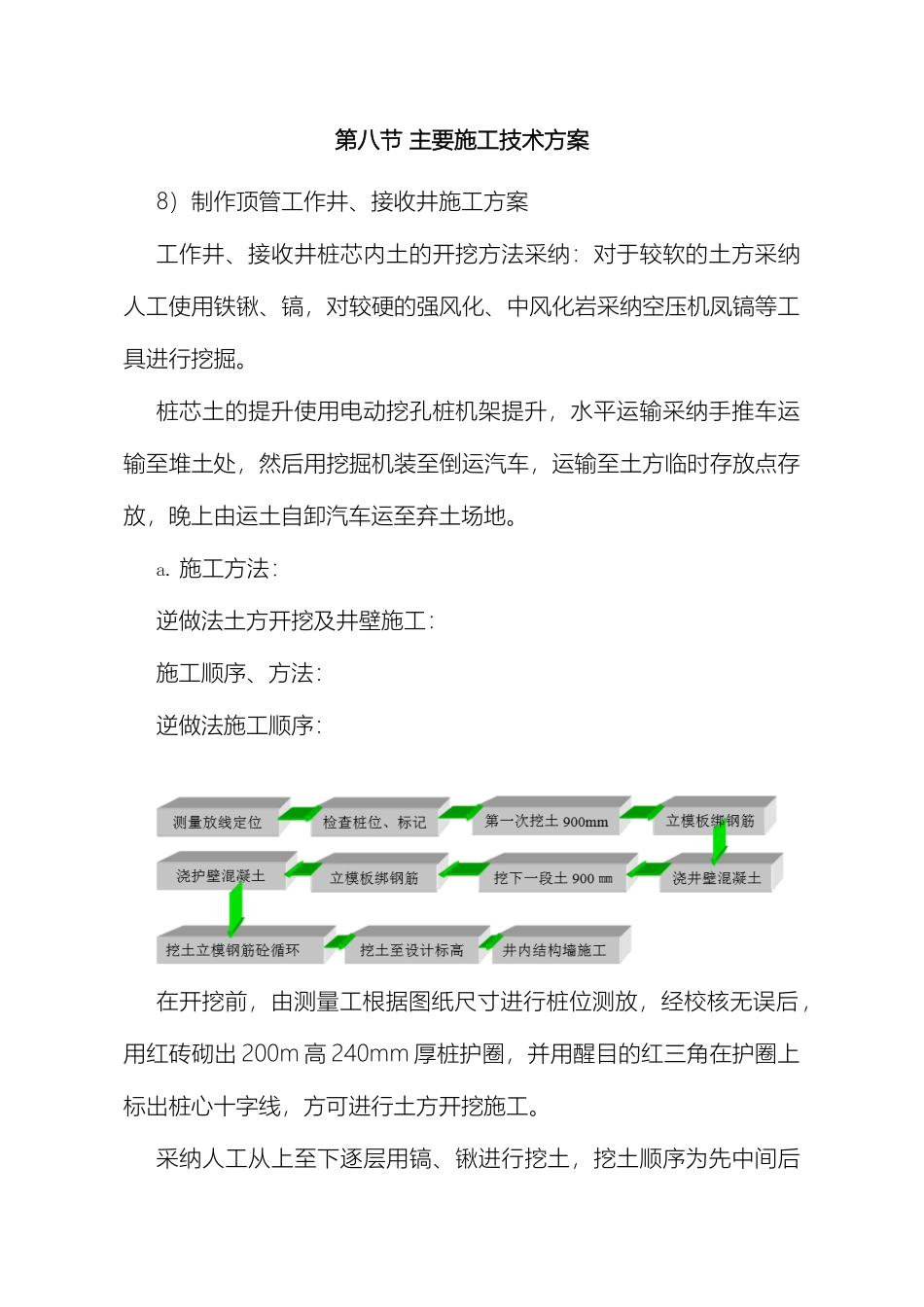

顶管施工组织设计目 录第八节 主要施工技术方案...............................................................2第八节 主要施工技术方案8）制作顶管工作井、接收井施工方案工作井、接收井桩芯内土的开挖方法采纳：对于较软的土方采纳人工使用铁锹、镐，对较硬的强风化、中风化岩采纳空压机凤镐等工具进行挖掘。桩芯土的提升使用电动挖孔桩机架提升，水平运输采纳手推车运输至堆土处，然后用挖掘机装至倒运汽车，运输至土方临时存放点存放，晚上由运土自卸汽车运至弃土场地。a. 施工方法：逆做法土方开挖及井壁施工：施工顺序、方法：逆做法施工顺序：在开挖前，由测量工根据图纸尺寸进行桩位测放，经校核无误后，用红砖砌出 200m 高 240mm 厚桩护圈，并用醒目的红三角在护圈上标出桩心十字线，方可进行土方开挖施工。采纳人工从上至下逐层用镐、锹进行挖土，挖土顺序为先中间后周边。其尺寸允许偏差不超过 30mm。按标出的桩心十字线吊线检查孔中心位置和孔径，然后进行井壁钢筋绑扎、支定型钢模板和浇筑砼，循环作业至设计要求深度。为保证桩的垂直度，要求每灌柱三节井壁，就应校核该桩中心位置及垂直度一次。施工中可能遇见问题及处理：如遇局部回填土及淤泥质土层或地下水较大时（如构造蚀变带），出现塌方、流砂等现象，应实行井壁节高适当缩减到 300~500mm、并在支模前先实行特别的防护措施，如堵沙包、稻草、护壁砼加厚、钢筋加密等加固措施。同时在坑底一侧挖一临时集水坑，加泵抽水，防止塌方加大，经加固处理后再进行挖土，所塌方后的孔洞应在浇捣护壁混凝土的同时，用混凝土填好。井壁钢筋绑扎：采纳预先下料、井下绑扎的施工方法，工作井及接收井护壁钢筋配筋如下：每节护壁高度不能大于一米，竖向钢筋下料加长 200，便于搭接，水平钢筋及竖向钢筋采纳二级螺纹钢筋，φ14@200 单层双向网片配置。绑扎好后，经质监站、甲方和监理验收合格后，方可支模浇筑砼。井壁模板支设：井壁模板支设：井壁模板采纳加工好的定型钢模板，按井径分块拼装，安装之前应涂刷脱模剂，安装时用 U 型扣件连接及固定，沿模板底打短钢筋加固，拼装中留一道接缝夹一根 Φ48 钢管，以便拆模；必要时采纳Φ48 钢管加固支撑对顶。井壁砼浇筑：井壁砼浇筑采纳商品混凝土，强度为 C30，厚度为 200mm，加早强剂。砼利用吊桶下送，用圆形防护板作布料台，砼应对称浇筑，防止模板侧移，砼采纳人捣实，每次分层厚度 100~200mm，防止漏捣。首节井...
