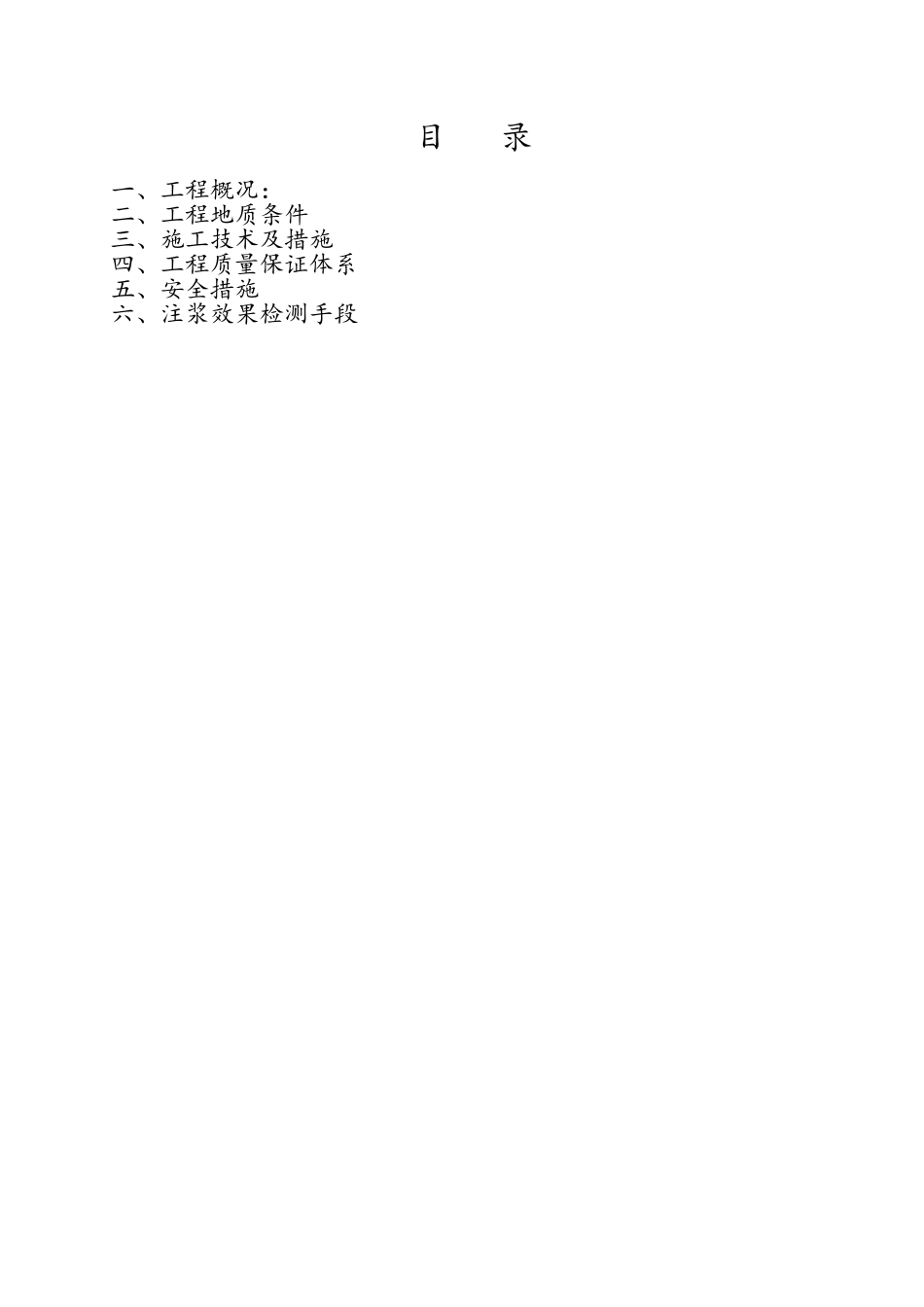

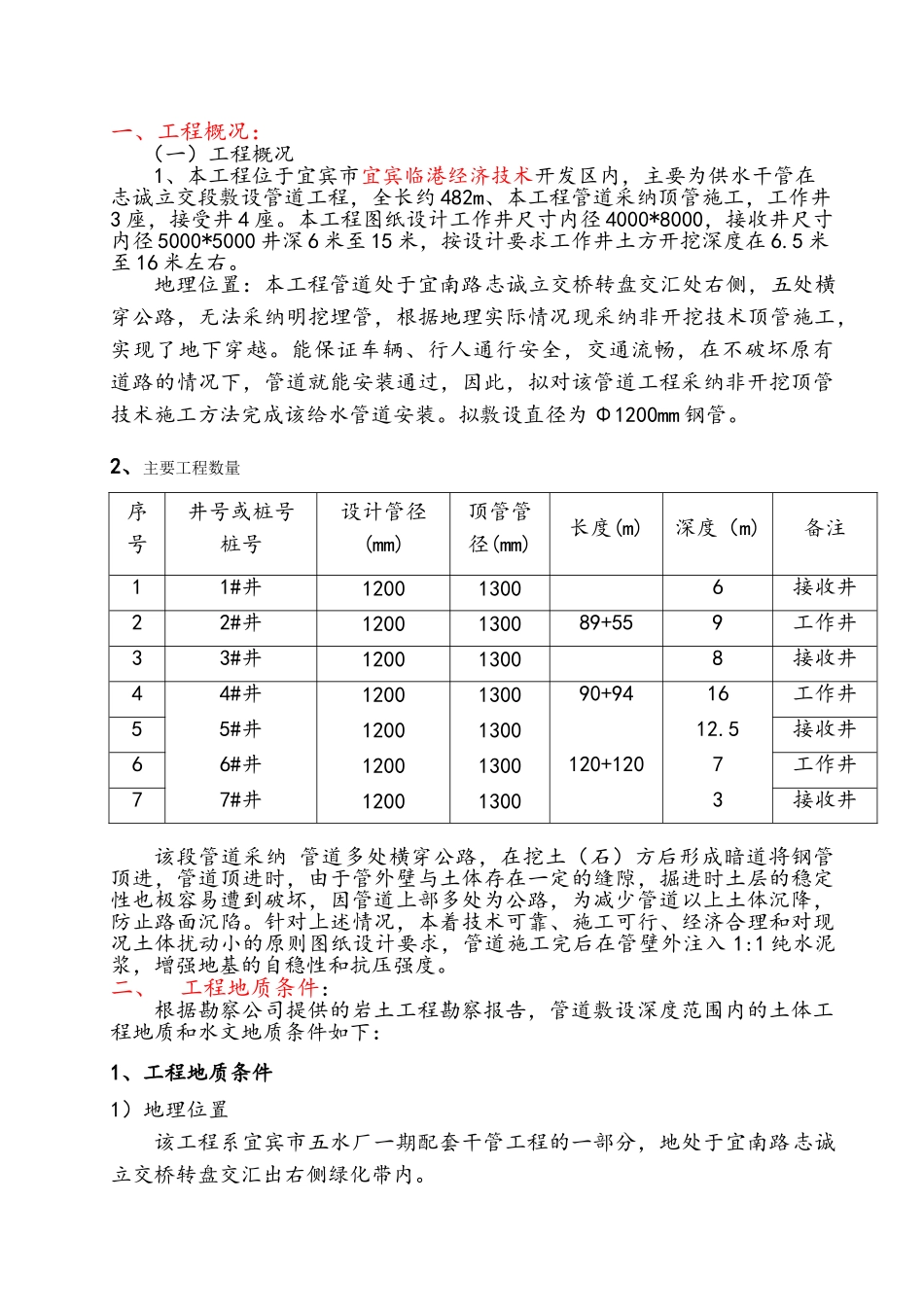

宜宾市第五水厂一期配套管网工程（K9+120 至 K9+600 段)顶管注浆加固施工方案施工单位：正一集团有限公司时 间：2025 年 5 月 10 日目 录一、工程概况：二、工程地质条件三、施工技术及措施四、工程质量保证体系五、安全措施六、注浆效果检测手段一、工程概况： （一）工程概况1、本工程位于宜宾市宜宾临港经济技术开发区内，主要为供水干管在志诚立交段敷设管道工程，全长约 482m、本工程管道采纳顶管施工，工作井3 座，接受井 4 座。本工程图纸设计工作井尺寸内径 4000*8000，接收井尺寸内径 5000*5000 井深 6 米至 15 米，按设计要求工作井土方开挖深度在 6.5 米至 16 米左右。地理位置：本工程管道处于宜南路志诚立交桥转盘交汇处右侧，五处横穿公路，无法采纳明挖埋管，根据地理实际情况现采纳非开挖技术顶管施工，实现了地下穿越。能保证车辆、行人通行安全，交通流畅，在不破坏原有 道路的情况下，管道就能安装通过，因此，拟对该管道工程采纳非开挖顶管技术施工方法完成该给水管道安装。拟敷设直径为 Φ1200mm 钢管。2、主要工程数量序号井号或桩号桩号设计管径(mm)顶管管径(mm)长度(m)深度（m)备注11#井120013006接收井22#井1200130089+559工作井33#井120013008接收井44#井1200130090+9416工作井55#井1200130012.5接收井66#井12001300120+1207工作井77#井120013003接收井该段管道采纳 管道多处横穿公路，在挖土（石）方后形成暗道将钢管顶进，管道顶进时，由于管外壁与土体存在一定的缝隙，掘进时土层的稳定性也极容易遭到破坏，因管道上部多处为公路，为减少管道以上土体沉降，防止路面沉陷。针对上述情况，本着技术可靠、施工可行、经济合理和对现况土体扰动小的原则图纸设计要求，管道施工完后在管壁外注入 1:1 纯水泥浆，增强地基的自稳性和抗压强度。二、 工程地质条件：根据勘察公司提供的岩土工程勘察报告，管道敷设深度范围内的土体工程地质和水文地质条件如下：1、工程地质条件1）地理位置该工程系宜宾市五水厂一期配套干管工程的一部分，地处于宜南路志诚立交桥转盘交汇出右侧绿化带内。2）气象宜宾属中亚热带湿润季风气候区，是四川"盆南"气候类型，并有南亚热带气候属性。这里气候温暖，四季热量丰足，无霜期长达 270 天。年平均气温 17.5℃，冬天不冷，最低 1 月份的平均气温有 7.8℃，夏天不算太热，最热的 7、8 月份月平均气温为 26.8℃。 宜宾的降水较多，平均年总降雨量在 ...
