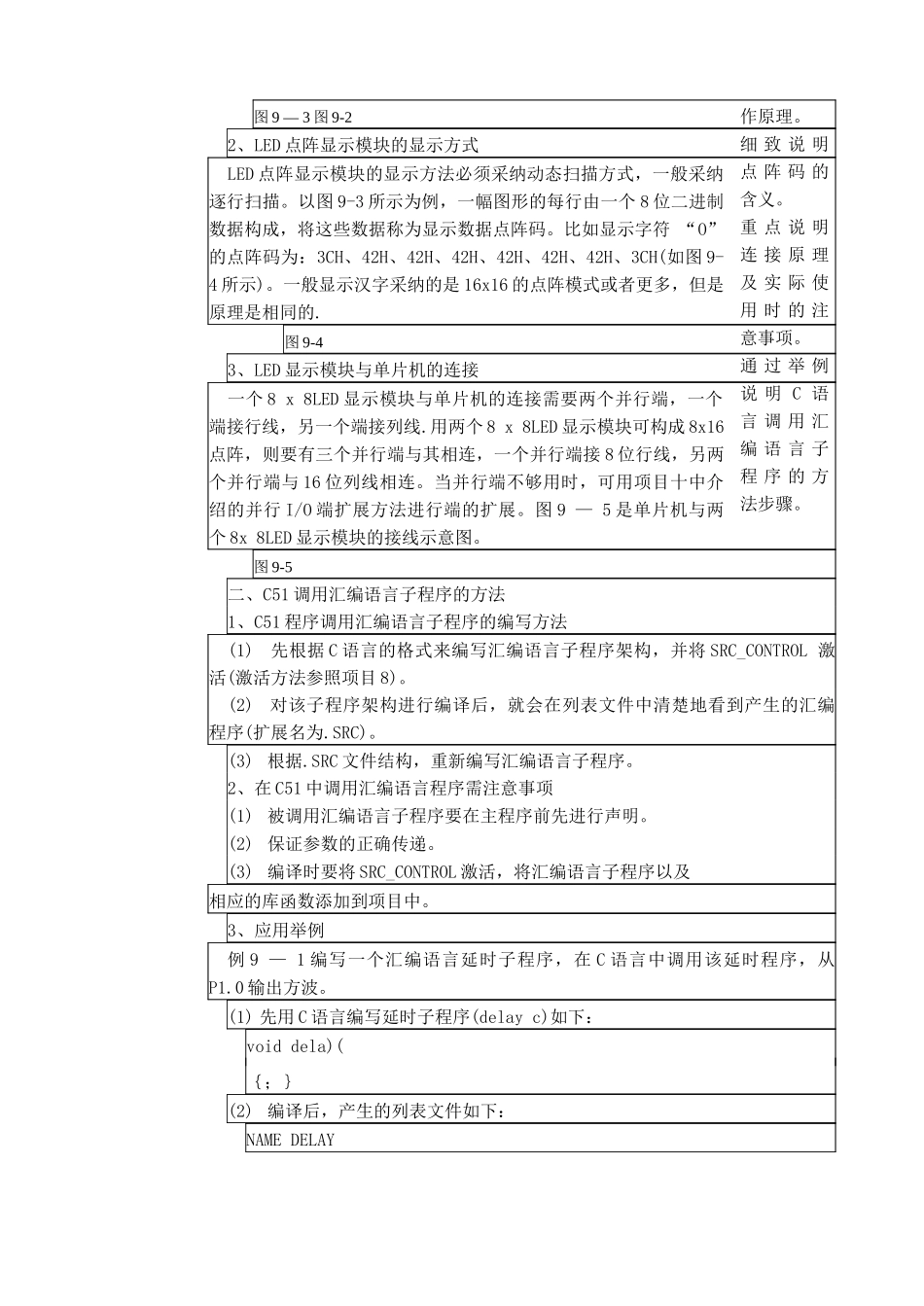

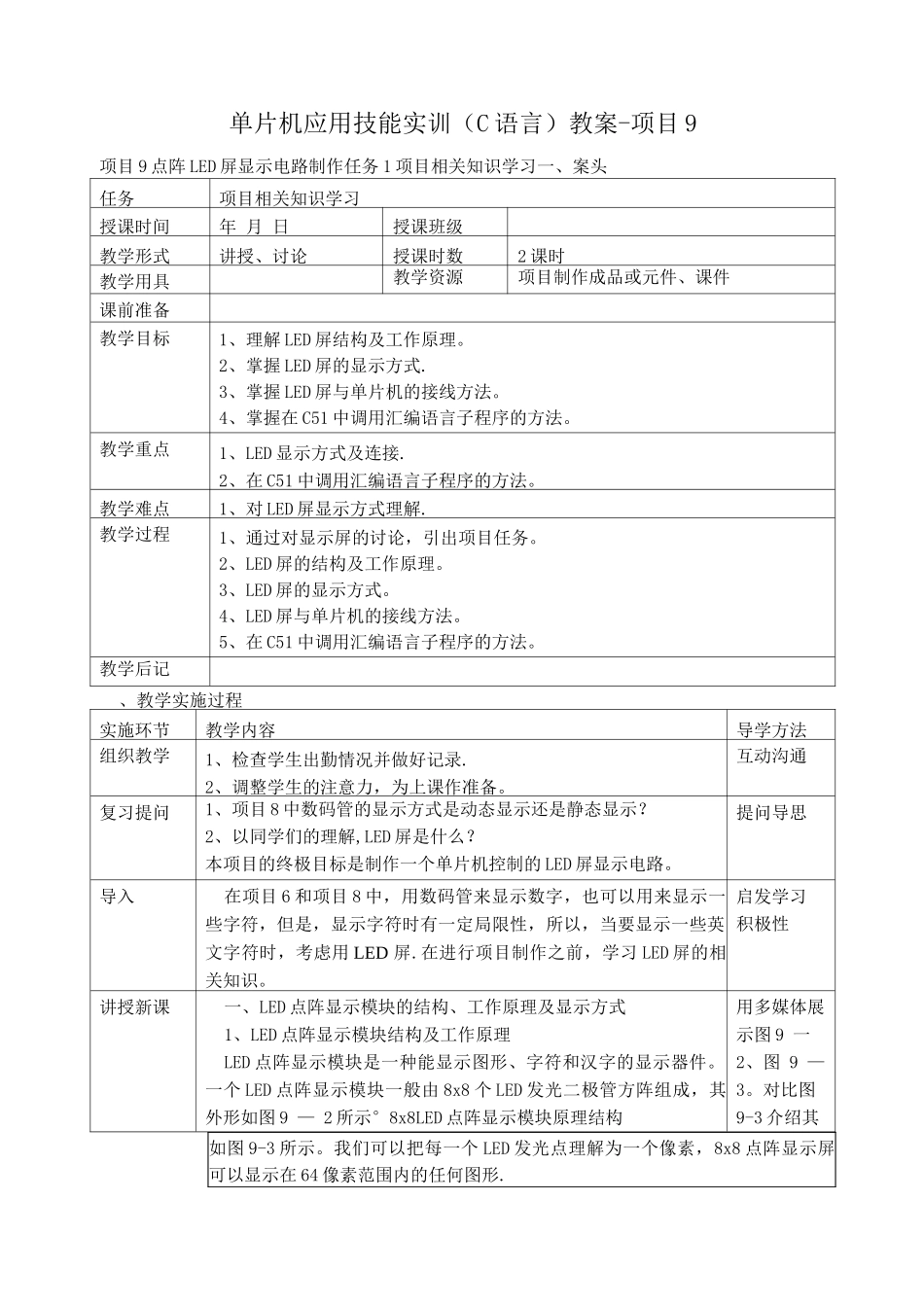

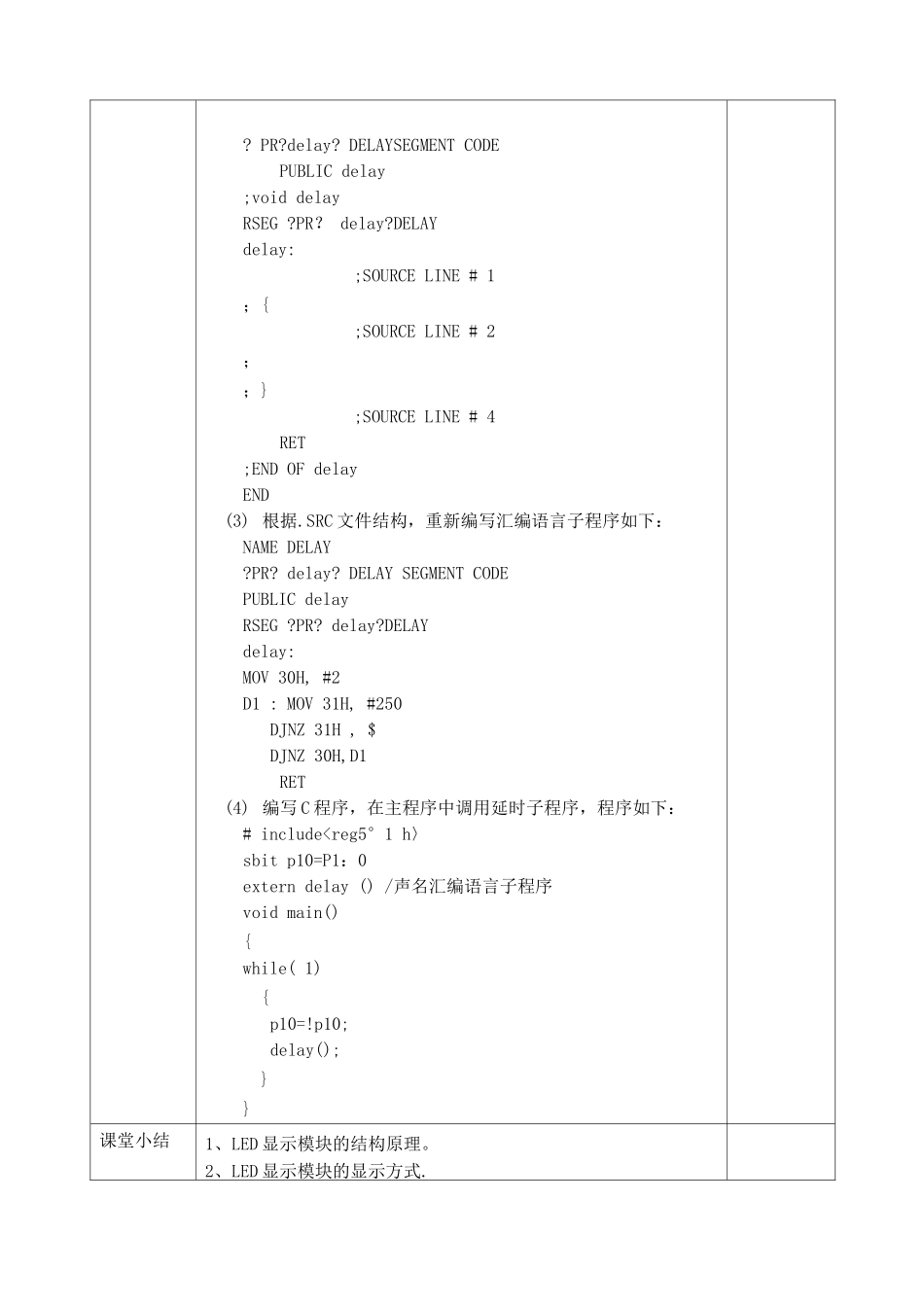

单片机应用技能实训（C 语言）教案-项目 9项目 9 点阵 LED 屏显示电路制作任务 1 项目相关知识学习一、案头任务项目相关知识学习授课时间年 月 日授课班级教学形式讲授、讨论授课时数2 课时教学用具教学资源项目制作成品或元件、课件课前准备教学目标1、理解 LED 屏结构及工作原理。2、掌握 LED 屏的显示方式.3、掌握 LED 屏与单片机的接线方法。4、掌握在 C51 中调用汇编语言子程序的方法。教学重点1、LED 显示方式及连接.2、在 C51 中调用汇编语言子程序的方法。教学难点1、对 LED 屏显示方式理解.教学过程1、通过对显示屏的讨论，引出项目任务。2、LED 屏的结构及工作原理。3、LED 屏的显示方式。4、LED 屏与单片机的接线方法。5、在 C51 中调用汇编语言子程序的方法。教学后记、教学实施过程实施环节教学内容导学方法组织教学1、检查学生出勤情况并做好记录.2、调整学生的注意力，为上课作准备。互动沟通复习提问1、项目 8 中数码管的显示方式是动态显示还是静态显示？2、以同学们的理解,LED 屏是什么？本项目的终极目标是制作一个单片机控制的 LED 屏显示电路。提问导思导入在项目 6 和项目 8 中，用数码管来显示数字，也可以用来显示一些字符，但是，显示字符时有一定局限性，所以，当要显示一些英文字符时，考虑用 LED 屏.在进行项目制作之前，学习 LED 屏的相关知识。启发学习积极性讲授新课一、LED 点阵显示模块的结构、工作原理及显示方式1、LED 点阵显示模块结构及工作原理LED 点阵显示模块是一种能显示图形、字符和汉字的显示器件。一个 LED 点阵显示模块一般由 8x8 个 LED 发光二极管方阵组成，其外形如图 9 — 2 所示°8x8LED 点阵显示模块原理结构用多媒体展示图 9 一2、图 9 — 3。对比图9-3 介绍其工如图 9-3 所示。我们可以把每一个 LED 发光点理解为一个像素，8x8 点阵显示屏可以显示在 64 像素范围内的任何图形.图 9 — 3 图 9-22、LED 点阵显示模块的显示方式LED 点阵显示模块的显示方法必须采纳动态扫描方式，一般采纳逐行扫描。以图 9-3 所示为例，一幅图形的每行由一个 8 位二进制数据构成，将这些数据称为显示数据点阵码。比如显示字符 “O” 的点阵码为：3CH、42H、42H、42H、42H、42H、42H、3CH(如图 9-4 所示)。一般显示汉字采纳的是 16x16 的点阵模式或者更多，但是原理是相同的.图 9-43、LED 显示模块与单片机的连接一个...
