预应力张拉方法与计算

预应力张拉方法与计算_第1页
1/28
预应力张拉方法与计算_第2页
2/28
预应力张拉方法与计算_第3页
3/28

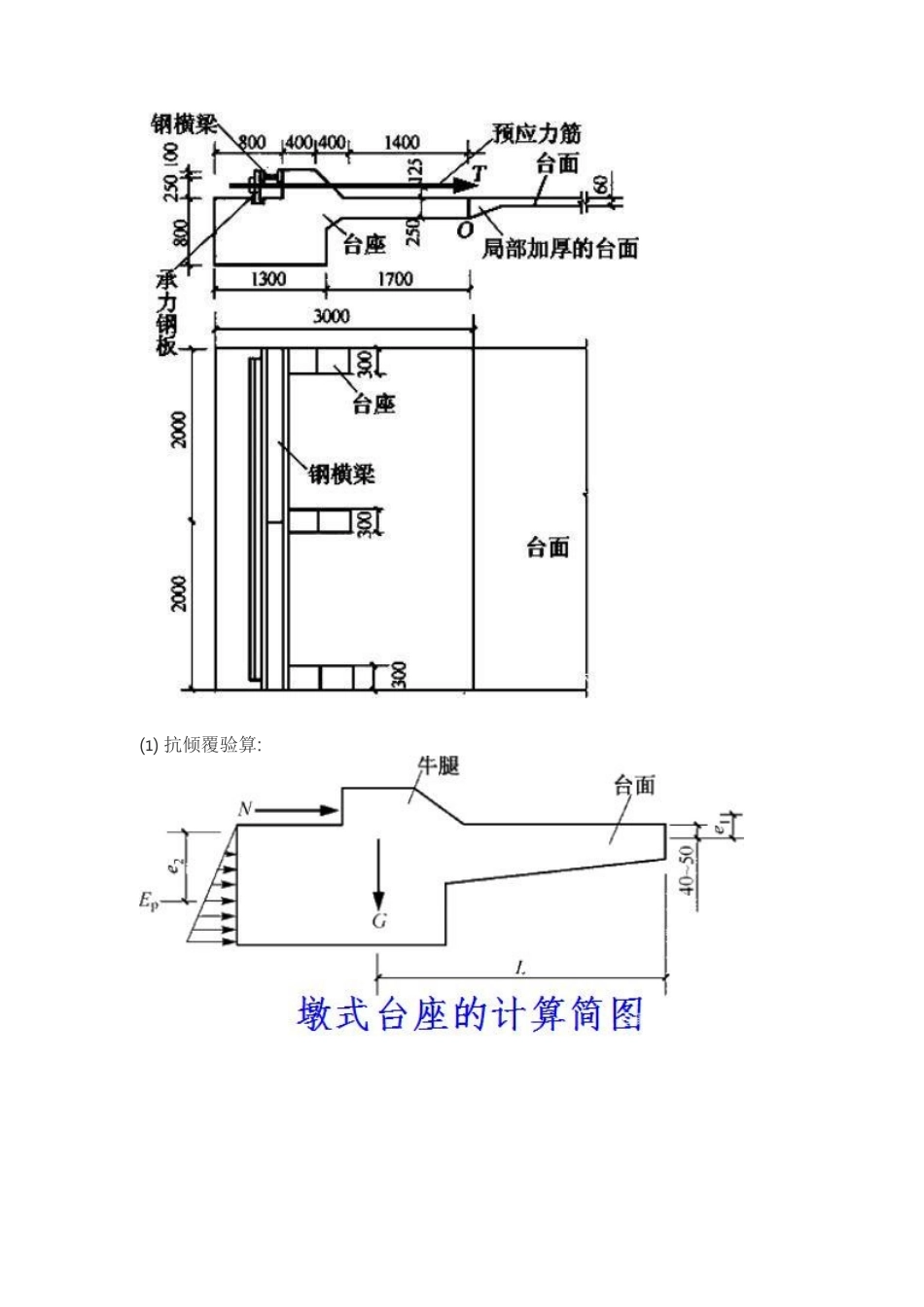

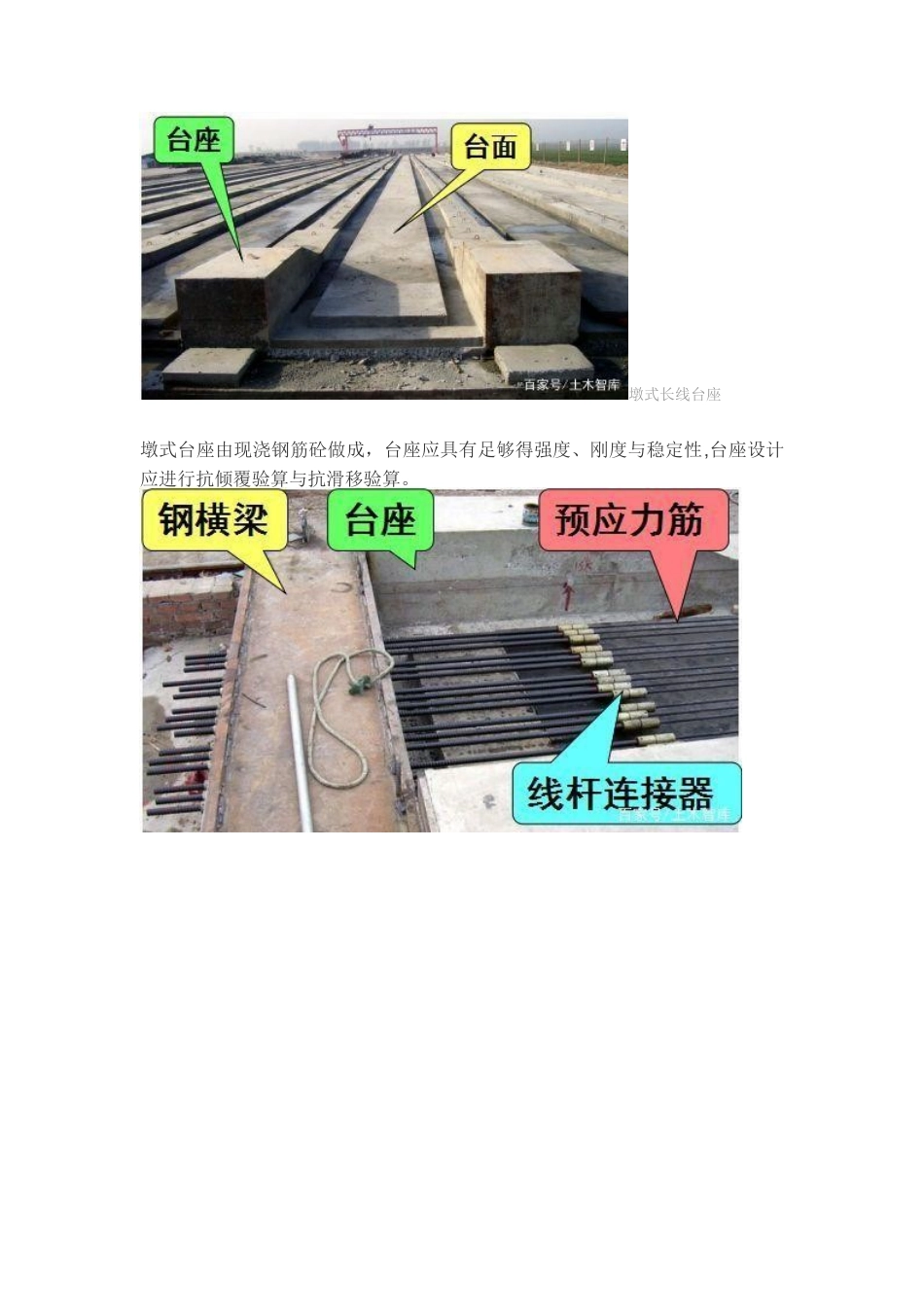

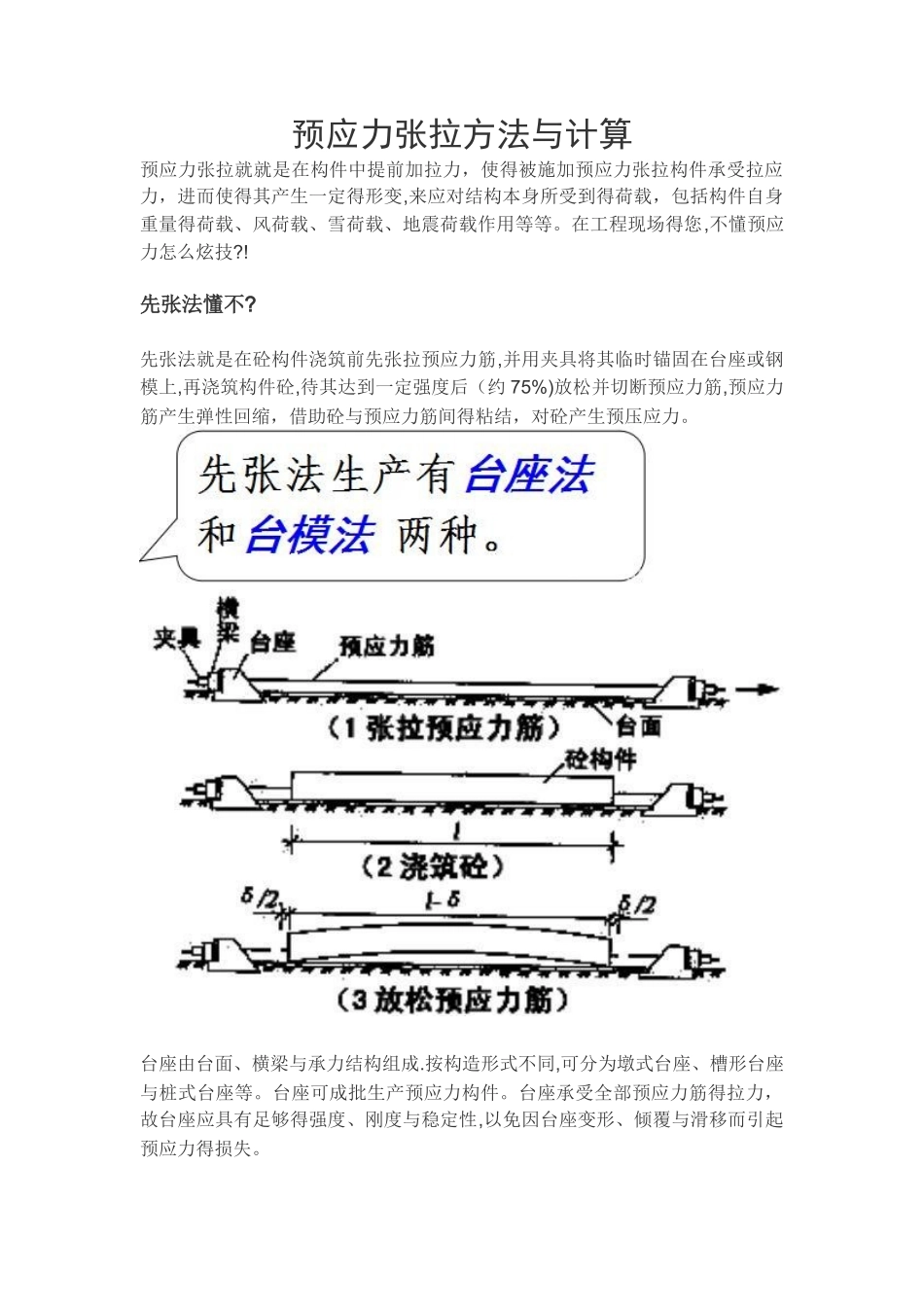

预应力张拉方法与计算预应力张拉就就是在构件中提前加拉力,使得被施加预应力张拉构件承受拉应力,进而使得其产生一定得形变,来应对结构本身所受到得荷载,包括构件自身重量得荷载、风荷载、雪荷载、地震荷载作用等等。在工程现场得您,不懂预应力怎么炫技?!先张法懂不?先张法就是在砼构件浇筑前先张拉预应力筋,并用夹具将其临时锚固在台座或钢模上,再浇筑构件砼,待其达到一定强度后(约 75%)放松并切断预应力筋,预应力筋产生弹性回缩,借助砼与预应力筋间得粘结,对砼产生预压应力。台座由台面、横梁与承力结构组成.按构造形式不同,可分为墩式台座、槽形台座与桩式台座等。台座可成批生产预应力构件。台座承受全部预应力筋得拉力,故台座应具有足够得强度、刚度与稳定性,以免因台座变形、倾覆与滑移而引起预应力得损失。墩式长线台座墩式台座由现浇钢筋砼做成,台座应具有足够得强度、刚度与稳定性,台座设计应进行抗倾覆验算与抗滑移验算。⑴ 抗倾覆验算:式中:N——预应力筋得张拉力;e1——张拉力合力作用点至倾覆点得力臂;G——台墩得自重力;L——台墩重心至倾覆点得力臂;Ep——台墩后面得被动土压力合力;e2—-被动土压力合力至倾覆点得力臂。对于与台面共同工作得台墩,倾覆点得位置宜选在砼台面下 4~5cm 处。⑵ 抗滑移验算:式中:K——抗滑移安全系数,不小于 1、3;N1——抗滑移得力,对于独立台墩,由侧壁土压力与底部摩阻力产生。台墩与台面共同工作时,预应力筋得张拉力几乎全部传给了台面,可不进行抗滑移验算。槽式台座由端柱、传力柱、横梁与台面组成,既可承受张拉力与倾覆力矩,加盖后又可作为蒸汽养护槽。适用于张拉吨位较大得吊车梁、屋架、箱梁等大型预应力砼构件.钢模台座:先张法预应力筋张拉流程:预应力筋得张拉:⑴ 单根钢丝张拉:台座法多进行单根张拉,由于张拉力较小,一般可采纳10~20 k N 电动螺杆张拉机或电动卷扬机单根张拉,弹簧测力计测力,优质锥销式夹具锚固。⑵ 整体钢丝张拉:台模法多进行整体张拉,可采纳台座式千斤顶设置在台墩与钢横梁之间进行整体张拉,优质夹片式夹具锚固。要求钢丝得长度相等,事先调整初应力。在预制厂生产预应力多孔板时,可在钢模上用镦头梳筋板夹具进行整体张拉。方法就是:钢丝两端镦粗,一端卡在固定梳筋板上,另一端卡在张拉端得活动梳筋板上.用张拉钩钩住活动梳筋板,再通过连接套筒将张拉钩与拉杆式千斤顶连接,即可张拉。⑶ 单根钢绞线张拉:可采纳前卡式千斤顶张拉,单孔夹片工...
