预应力钢筋混凝土输水管道施工工法

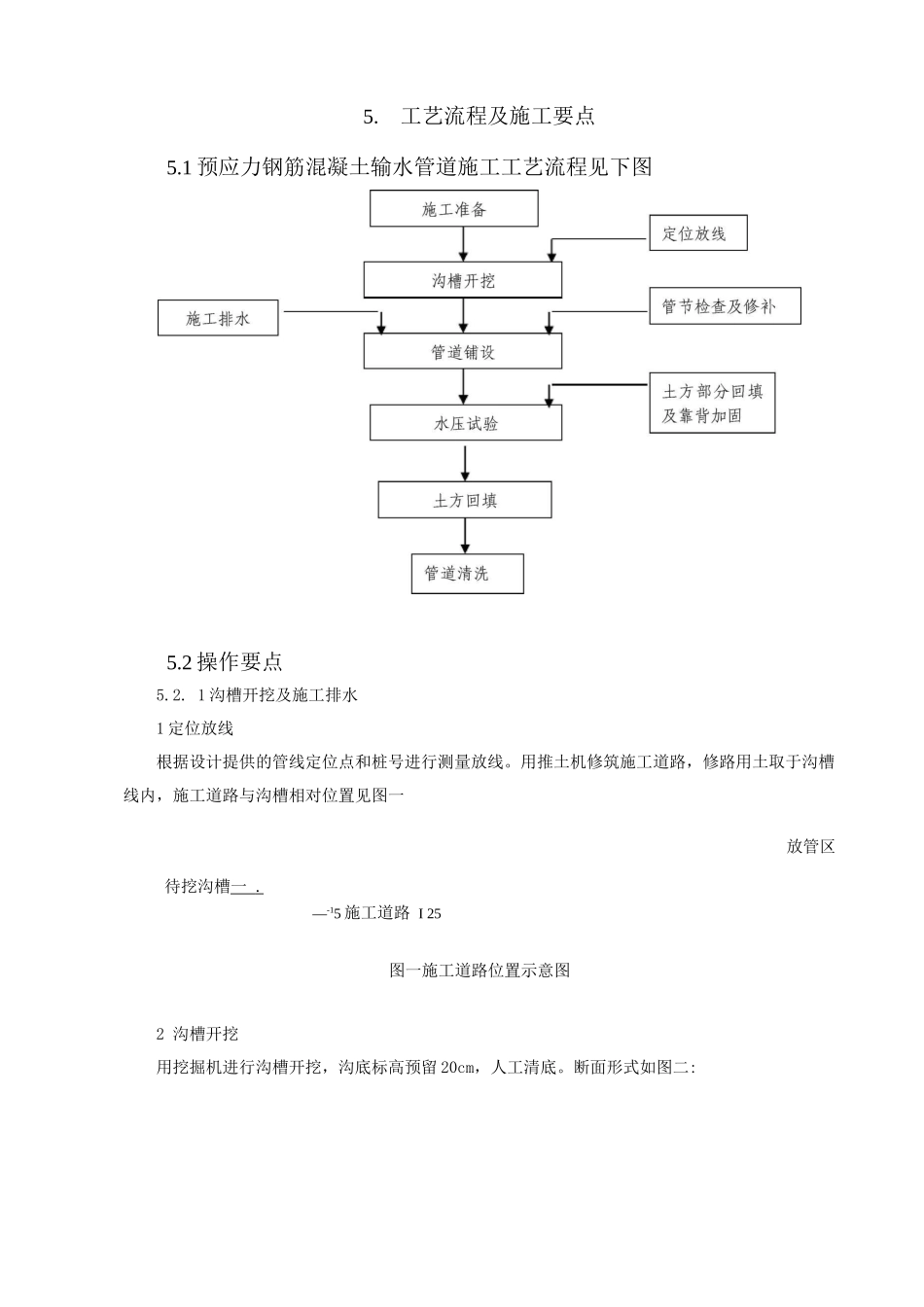

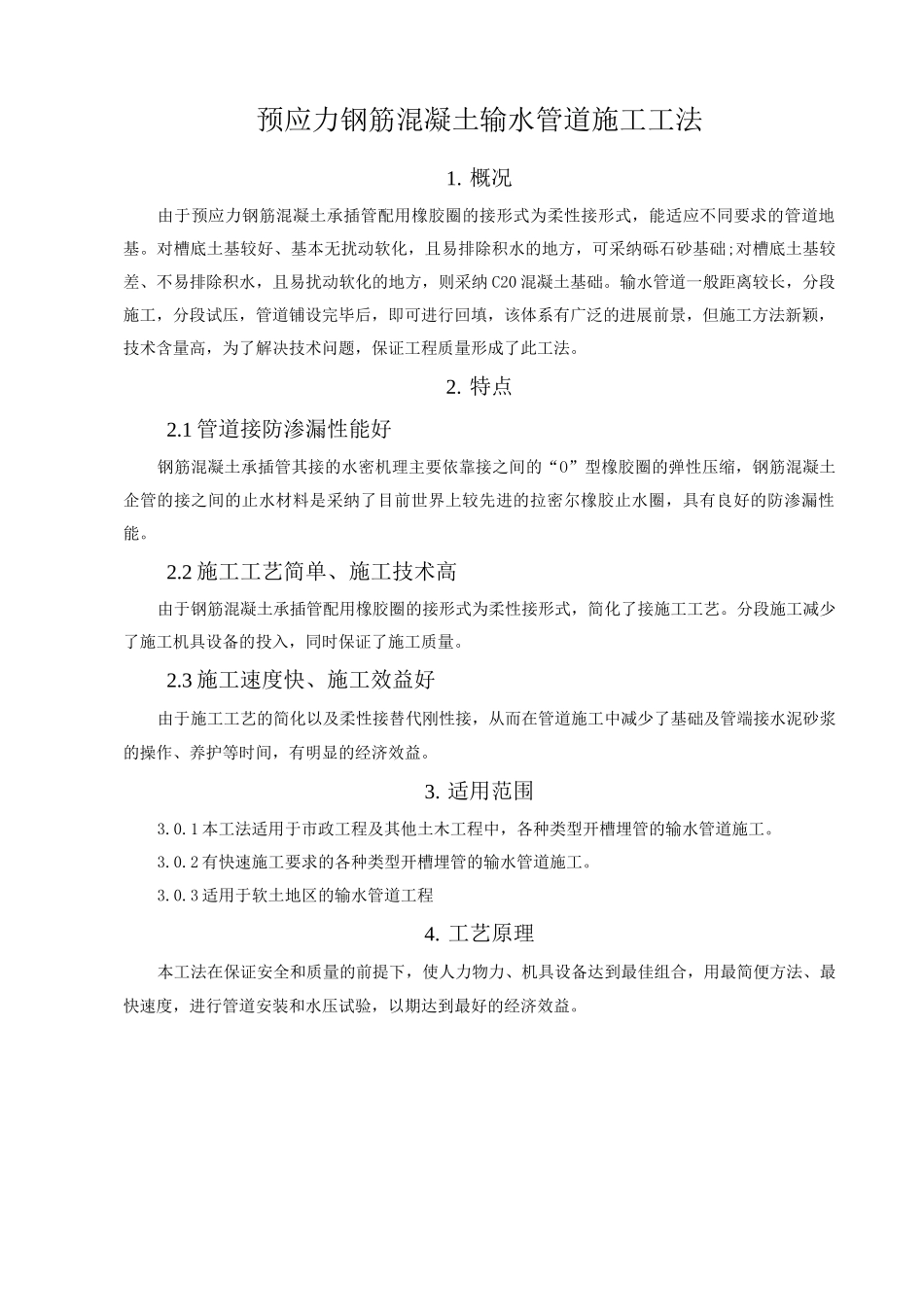

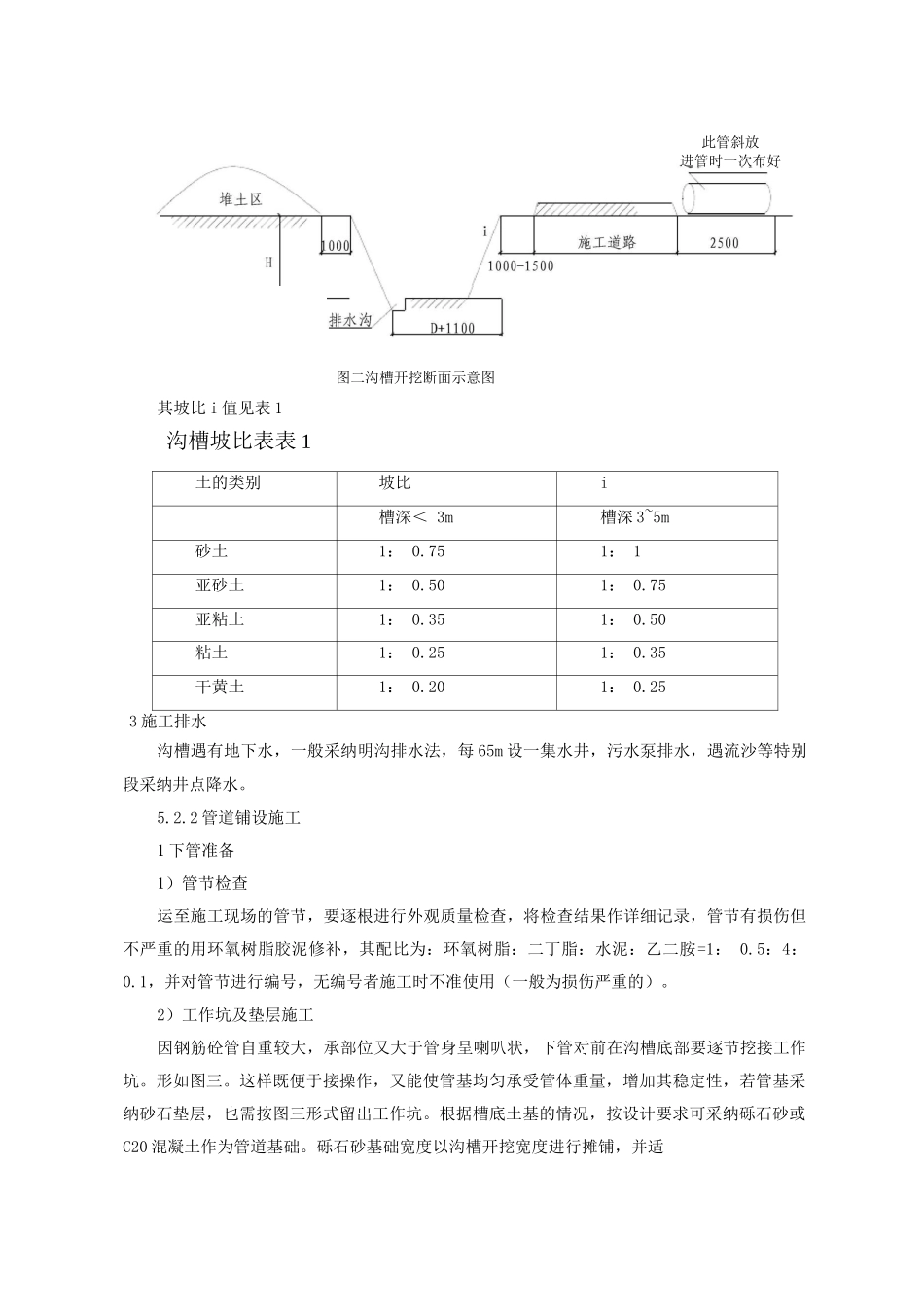

预应力钢筋混凝土输水管道施工工法1. 概况由于预应力钢筋混凝土承插管配用橡胶圈的接形式为柔性接形式，能适应不同要求的管道地基。对槽底土基较好、基本无扰动软化，且易排除积水的地方，可采纳砾石砂基础;对槽底土基较差、不易排除积水，且易扰动软化的地方，则采纳 C20 混凝土基础。输水管道一般距离较长，分段施工，分段试压，管道铺设完毕后，即可进行回填，该体系有广泛的进展前景，但施工方法新颖，技术含量高，为了解决技术问题，保证工程质量形成了此工法。2. 特点2.1 管道接防渗漏性能好钢筋混凝土承插管其接的水密机理主要依靠接之间的“O”型橡胶圈的弹性压缩，钢筋混凝土企管的接之间的止水材料是采纳了目前世界上较先进的拉密尔橡胶止水圈，具有良好的防渗漏性能。2.2 施工工艺简单、施工技术高由于钢筋混凝土承插管配用橡胶圈的接形式为柔性接形式，简化了接施工工艺。分段施工减少了施工机具设备的投入，同时保证了施工质量。2.3 施工速度快、施工效益好由于施工工艺的简化以及柔性接替代刚性接，从而在管道施工中减少了基础及管端接水泥砂浆的操作、养护等时间，有明显的经济效益。3. 适用范围3.0.1 本工法适用于市政工程及其他土木工程中，各种类型开槽埋管的输水管道施工。3.0.2 有快速施工要求的各种类型开槽埋管的输水管道施工。3.0.3 适用于软土地区的输水管道工程4. 工艺原理本工法在保证安全和质量的前提下，使人力物力、机具设备达到最佳组合，用最简便方法、最快速度，进行管道安装和水压试验，以期达到最好的经济效益。5.工艺流程及施工要点5.1 预应力钢筋混凝土输水管道施工工艺流程见下图5.2 操作要点5.2. 1 沟槽开挖及施工排水1 定位放线根据设计提供的管线定位点和桩号进行测量放线。用推土机修筑施工道路，修路用土取于沟槽线内，施工道路与沟槽相对位置见图一放管区 待挖沟槽一 . ―-15 施工道路 I 25图一施工道路位置示意图2 沟槽开挖用挖掘机进行沟槽开挖，沟底标高预留 20cm，人工清底。断面形式如图二:其坡比 i 值见表 1沟槽坡比表表 1土的类别坡比i槽深＜ 3m槽深 3~5m砂土1： 0.751： 1亚砂土1： 0.501： 0.75亚粘土1： 0.351： 0.50粘土1： 0.251： 0.35干黄土1： 0.201： 0.253 施工排水沟槽遇有地下水，一般采纳明沟排水法，每 65m 设一集水井，污水泵排水，遇流沙等特别段采纳井点降水。5.2.2 管道铺设施工1 下管准备1）管节检查运至施工现场的管节，要...
