风管保温施工方案

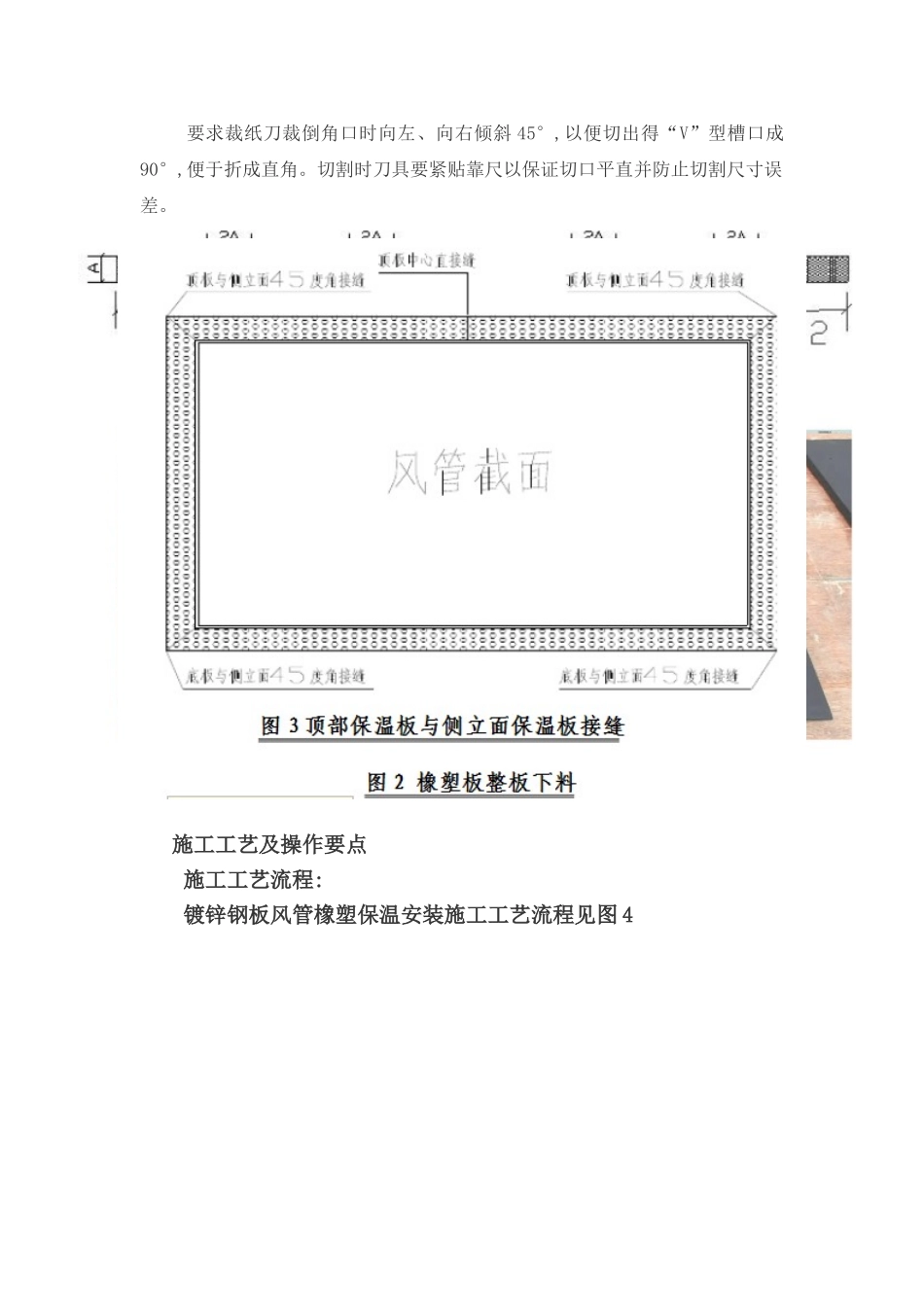

施工方案施工方案镀锌钢板风管橡塑保温施工简洁,外形美观,工序简便,有效降低施工成本,保温效果良好,颇受建筑施工企业欢迎,在通风空调工程施工中已被广泛采纳。然而,常规风管橡塑保温接口拼缝多,易开裂,影响保温效果与观感效果。我们公司经过不断探究,总结出了《镀锌钢板风管橡塑保温施工工法》。本工法通过改进橡塑保温板材下料方式,优化粘接方法,有效解决了保温观感效果差,接口开裂,拼缝多影响保温效果得诸多弊端,确保每节保温管段侧立面瞧不到拼接缝,进一步提高了保温效果与整体观感效果。该工法技术先进,工艺操作简便,适于推广,具有明显得社会效益与经济效益。工法特点1、技术先进本工法通过改进橡塑保温板材下料方式,保温板材下料实行整体统筹下料,四棱角翻边采纳 45°裁切对接,确保垂直面、水平面成直角,确保侧立面无缝隙。对于乙字弯、直角弯头等不规则部件,采纳四面单独粘贴,侧立面压上下底面得方式。显著提高了风管保温整体观感效果,保温效果进一步得到加强。2 质量优良本工法施工工序简洁,节约材料,整体观感效果良好,与常规风管保温施工工艺比较显著提高了保温质量。3、经济效益显著本工法与常规镀锌钢板风管保温施工比较,节约橡塑板材损耗;采纳标准节施工,降低施工成本,显著增强保温效果,使空调机组运行成本降低,节约能源。适用范围本工法适用于各类型空调通风系统矩形金属风管橡塑保温施工。工艺原理本工法就是对传统镀锌钢板风管橡塑保温改进形成得,核心就是改进橡塑保温板材下料方式,风管四面均采纳整板下料,四棱角翻边采纳 45°裁切对接,确保保温层四边成直角,减少粘接缝。矩形直风管橡塑保温层板材放样,根据风管边长尺寸及橡塑板材厚度,放样采纳如图 1 所示得组合方法。按预先测量得风管规格,计算放样尺寸。按计算得放样尺寸用钢直尺或钢卷尺在板材上丈量,用方铝合金靠尺与画笔在板材上画出板材 V 形槽线、45 度斜坡线。保温板与风管表面接缝如图 3,减少接缝数量,增强风管保温效果。要求裁纸刀裁倒角口时向左、向右倾斜 45°,以便切出得“V”型槽口成90°,便于折成直角。切割时刀具要紧贴靠尺以保证切口平直并防止切割尺寸误差。施工工艺及操作要点施工工艺流程: 镀锌钢板风管橡塑保温安装施工工艺流程见图 4施工准备:1、各系统风管走向、坐标、标高安装准确无误,风管漏风量、漏光量检测试验完毕满足要求。2、根据系统风管型号编制下料清单。3、技术人员向施工人员进行技术交底,对保温下料尺寸及要求进行明确,并做好作...
