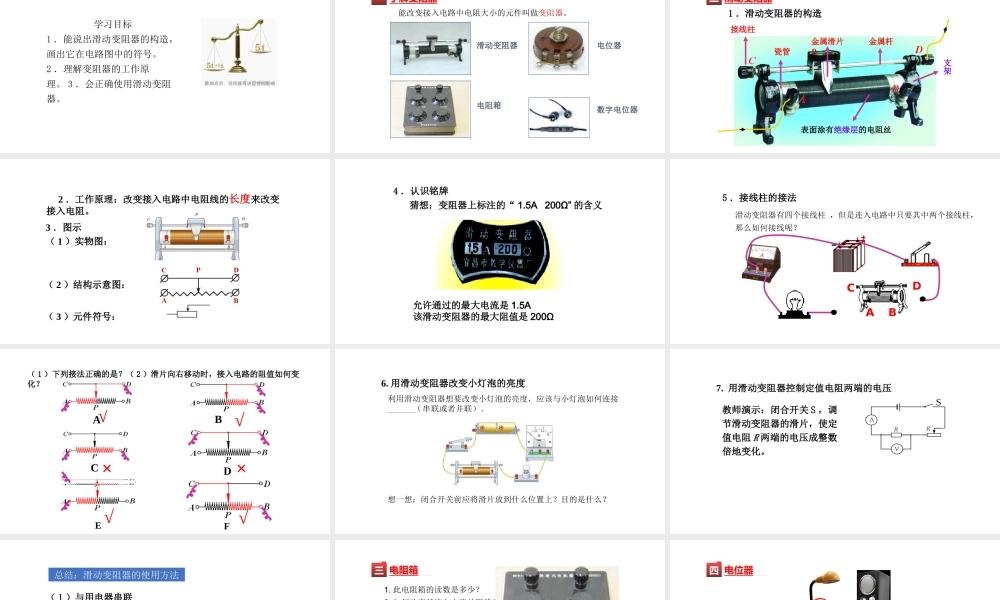

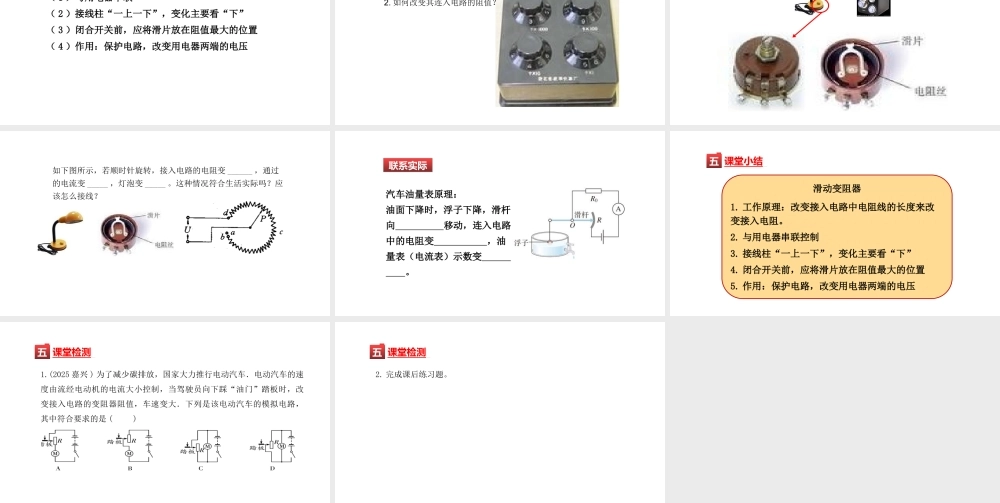

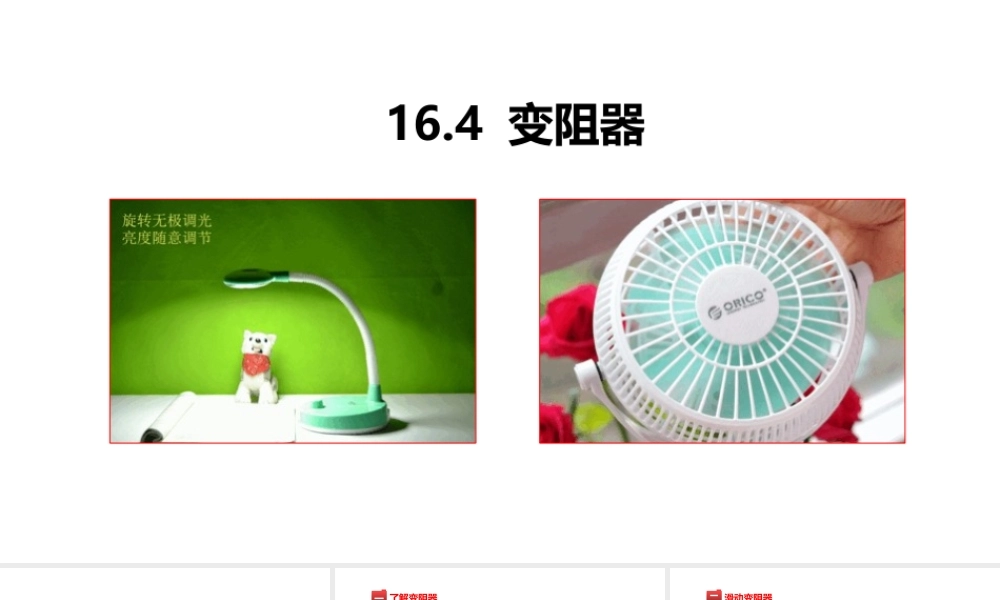

【情景引入】16.4 变阻器【学习目标】学习目标1 ．能说出滑动变阻器的构造，画出它在电路图中的符号。2 ．理解变阻器的工作原理。 3 ．会正确使用滑动变阻器。【课堂活动】了解变阻器一 能改变接入电路中电阻大小的元件叫做变阻器。电位器滑动变阻器电阻箱数字电位器【课堂活动】滑动变阻器二表面涂有绝缘层的电阻丝瓷管金属滑片P金属杆支架接线柱 1 ．滑动变阻器的构造【课堂活动】 （ 3 ）元件符号： （ 2 ）结构示意图： 3 ．图示 （ 1 ）实物图： 2 ．工作原理：改变接入电路中电阻线的长度来改变接入电阻。【课堂活动】猜想：变阻器上标注的“ 1.5A 200Ω” 的含义允许通过的最大电流是 1.5A 该滑动变阻器的最大阻值是 200Ω 4 ．认识铭牌【课堂活动】ABCD滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何接线呢？ 5 ．接线柱的接法√√××ABCDE√F √（ 1 ）下列接法正确的是？（ 2 ）滑片向右移动时，接入电路的阻值如何变化？【课堂活动】利用滑动变阻器想要改变小灯泡的亮度，应该与小灯泡如何连接_______( 串联或者并联）。想一想：闭合开关前应将滑片放到什么位置上？目的是什么？6. 用滑动变阻器改变小灯泡的亮度【课堂活动】7. 用滑动变阻器控制定值电阻两端的电压教师演示：闭合开关 S ，调节滑动变阻器的滑片，使定值电阻 R 两端的电压成整数倍地变化。S【课堂活动】（ 1 ）与用电器串联（ 2 ）接线柱“一上一下”，变化主要看“下”（ 3 ）闭合开关前，应将滑片放在阻值最大的位置（ 4 ）作用：保护电路，改变用电器两端的电压总结：滑动变阻器的使用方法【课堂活动】电阻箱三1. 此电阻箱的读数是多少？2. 如何改变其连入电路的阻值？【课堂活动】电位器四【课堂活动】如下图所示，若顺时针旋转，接入电路的电阻变 ______ ，通过的电流变 _____ ，灯泡变 _____ 。这种情况符合生活实际吗？应该怎么接线？【课堂活动】汽车油量表原理：油面下降时，浮子下降，滑杆向 移动，连入电路中的电阻变 ，油量表（电流表）示数变 。联系实际【课堂小结】课堂小结五滑动变阻器1. 工作原理：改变接入电路中电阻线的长度来改变接入电阻。2. 与用电器串联控制3. 接线柱“一上一下”，变化主要看“下”4. 闭合开关前，应将滑片放在阻值最大的位置5. 作用：保护电路，改变用电器两端的电压【课堂检测】课堂检测五1.(2025 嘉兴 ) 为了减少碳排放，国...
