（25秋）人教版九年级物理17.1电流与电压和电阻的关系 课件

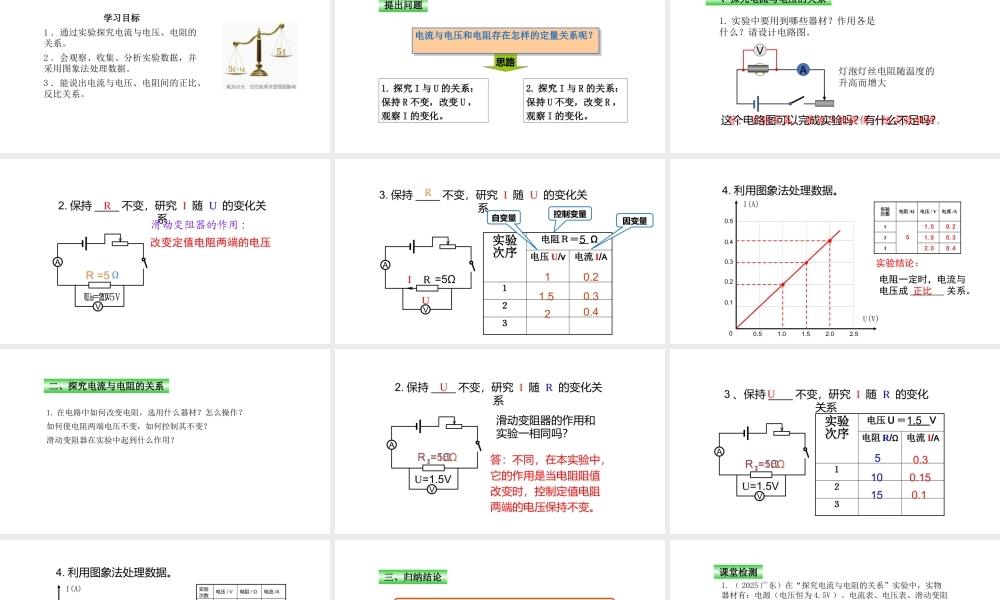

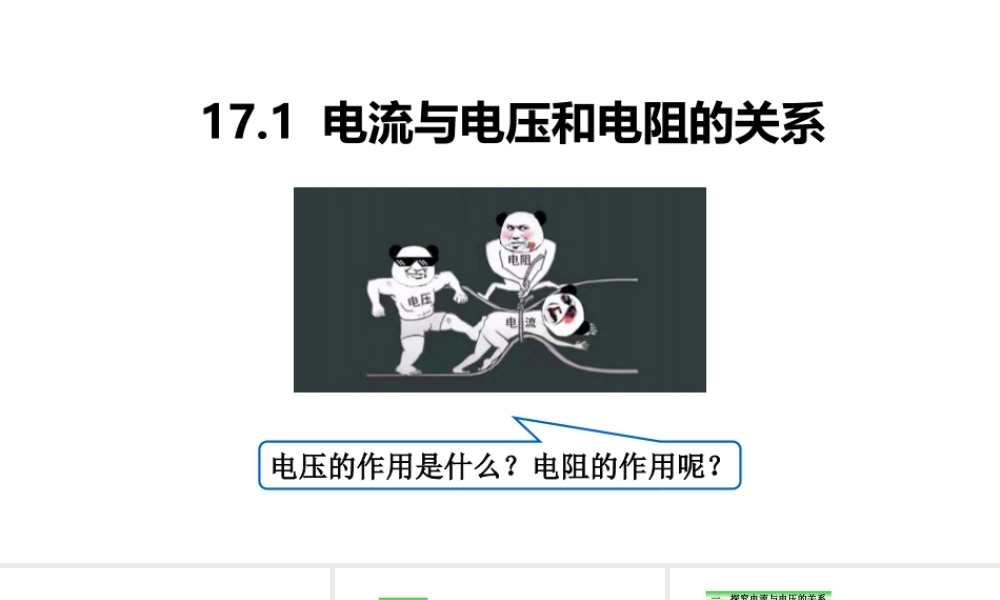

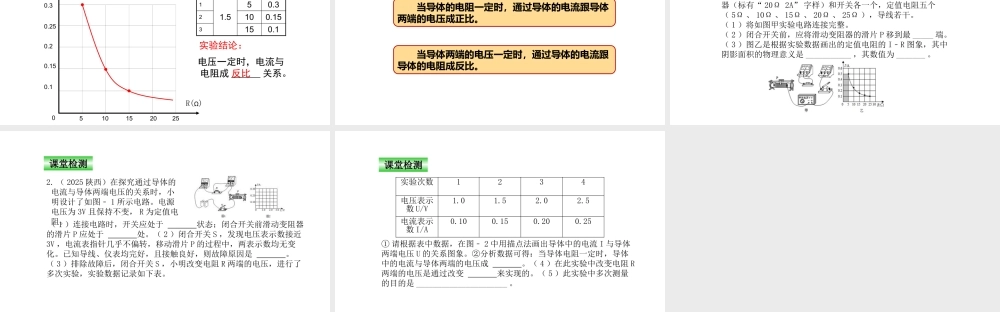

【复习引入】电压的作用是什么？电阻的作用呢？17.1 电流与电压和电阻的关系【学习目标】 学习目标1 ．通过实验探究电流与电压、电阻的关系。2 ．会观察、收集、分析实验数据，并采用图象法处理数据。3 ．能说出电流与电压、电阻间的正比、反比关系。【课堂活动】思路电流与电压和电阻存在怎样的定量关系呢？ 电流与电压和电阻存在怎样的定量关系呢？ 1. 探究 I 与 U 的关系：保持 R 不变，改变 U ，观察 I 的变化。2. 探究 I 与 R 的关系：保持 U 不变，改变 R ，观察 I 的变化。提出问题【课堂活动】一、探究电流与电压的关系AV这个电路图可以完成实验吗？有什么不足吗？答：不能完成，因为只能提供一组实验数据。滑动变阻器在本实验中的作用是什么？答：改变定值电阻两端的电压，获得多组数据。灯泡灯丝电阻随温度的升高而增大1. 实验中要用到哪些器材？作用各是什么？请设计电路图。【课堂活动】VAR =5Ω 2. 保持 ____ 不变，研究 I 随 U 的变化关系R滑动变阻器的作用 :改变定值电阻两端的电压U2=1.5VU1=1VU3=2V【课堂活动】V3. 保持 ____ 不变，研究 I 随 U 的变化关系ARR实验 次序电阻Ｒ＝＿ Ω电压 U/v电流 I/A１２３511.52=5Ω0.20.30.4IU控制变量自变量因变量【课堂活动】实验次数电阻 /Ω电压 / V电流 /A1 5 1.0 0.22 1.5 0.33 2.0 0.4U(V)I(A)0.5 1.0 1.5 2.0 2.500.50.40.30.20.1实验结论：电阻一定时，电流与电压成 _______ 关系。正比4. 利用图象法处理数据。【课堂活动】二、探究电流与电阻的关系1. 在电路中如何改变电阻，选用什么器材？怎么操作？如何使电阻两端电压不变，如何控制其不变？滑动变阻器在实验中起到什么作用？【课堂活动】VAR 2=10ΩR 3=15Ω2. 保持 ____ 不变，研究 I 随 R 的变化关系UR 1=5ΩU=1.5V滑动变阻器的作用和实验一相同吗？答：不同，在本实验中，它的作用是当电阻阻值改变时，控制定值电阻两端的电压保持不变。【课堂活动】VAR 2=10ΩR 3=15Ω3 、保持 ____ 不变，研究 I 随 R 的变化关系U实验 次序电压 U ＝ ____V电阻 R/Ω电流 I/A１２３1.551015R 1=5ΩU=1.5V0.30.150.1【课堂活动】实验次数电压 / V电阻 / Ω电流 /A11.550.32100.153150.1 5 10 15 20 250.30.250.20.150.1I(A)R(Ω)0实验结论：电压一定时，电流与电阻成 ______ 关系。反比4. 利用图象法处理数据。【课堂活动】 当...
