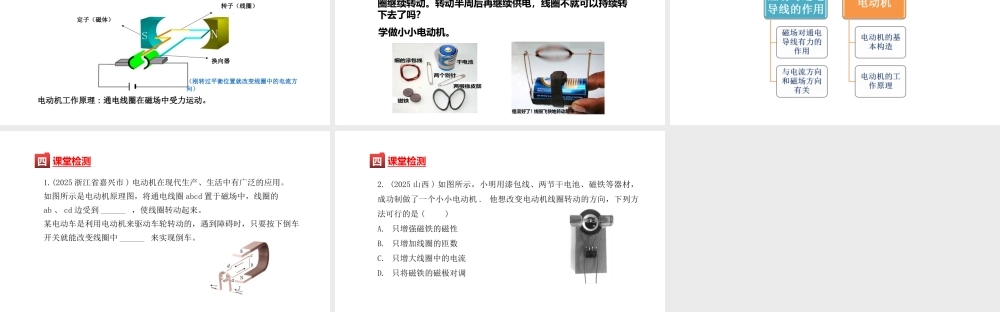

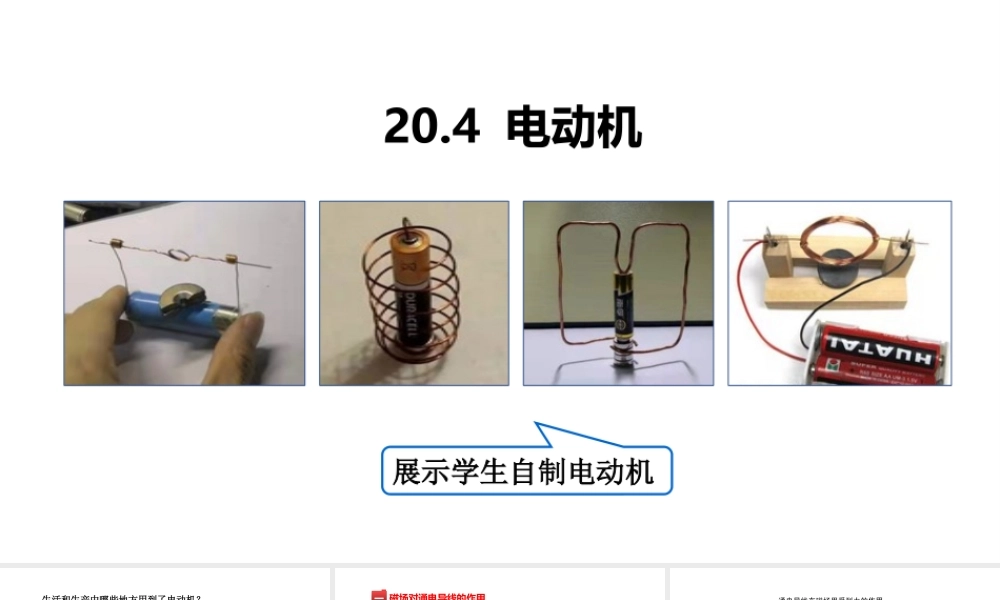

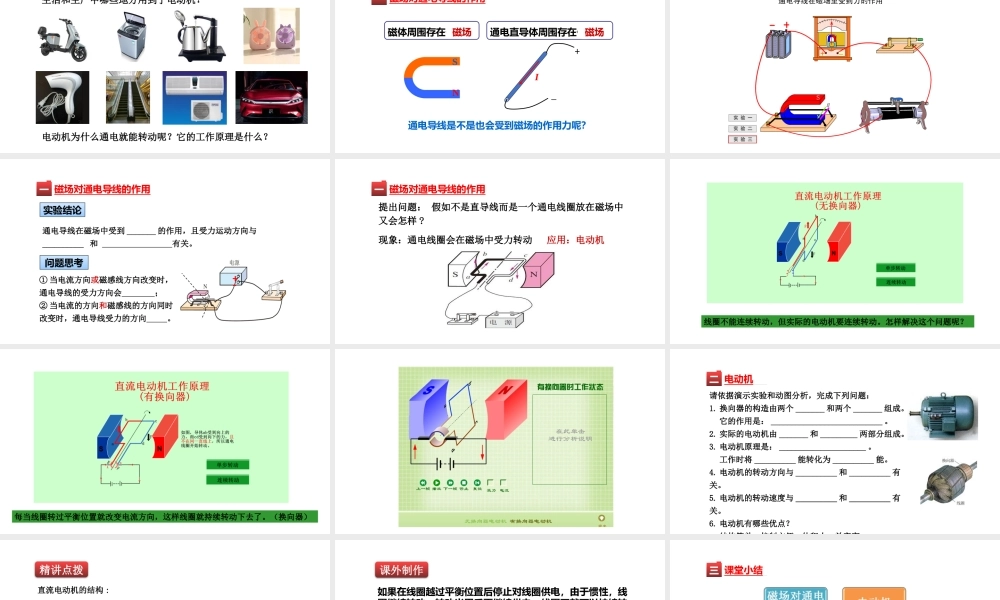

【情景引入】20.4 电动机展示学生自制电动机【课堂活动】生活和生产中哪些地方用到了电动机？电动机为什么通电就能转动呢？它的工作原理是什么？【课堂活动】 通电导线是不是也会受到磁场的作用力呢？SNI+_磁体周围存在什么？通电直导体周围存在什么？磁场磁场磁场对通电导线的作用一【课堂活动】【课堂活动】通电导线在磁场中受到 _______ 的作用，且受力运动方向与__________ 和 有关。① 当电流方向或磁感线方向改变时，通电导线的受力方向会 ；② 当电流的方向和磁感线的方向同时改变时，通电导线受力的方向 。问题思考+-实验结论磁场对通电导线的作用一【课堂活动】提出问题： 假如不是直导线而是一个通电线圈放在磁场中又会怎样 ?现象：通电线圈会在磁场中受力转动 应用：电动机 磁场对通电导线的作用一【课堂活动】线圈不能连续转动，但实际的电动机要连续转动。怎样解决这个问题呢？ 【课堂活动】每当线圈转过平衡位置就改变电流方向，这样线圈就持续转动下去了。（换向器） 【课堂活动】【课堂活动】请依据演示实验和动图分析，完成下列问题：1. 换向器的构造由两个 _______ 和两个 _______ 组成。 它的作用是： ___________________________ 。2. 实际的电动机由 _______ 和 _________ 两部分组成。3. 电动机原理是： _____________________ 。 工作时将 __________ 能转化为 __________ 能。4. 电动机的转动方向与 __________ 和 __________ 有关。5. 电动机的转动速度与 __________ 和 __________ 有关。6. 电动机有哪些优点？ 结构简单、控制方便、体积小、效率高。电动机二【课堂活动】直流电动机的结构 :定子（磁体）转子（线圈）换向器 （刚转过平衡位置就改变线圈中的电流方向）精讲点拨电动机工作原理 : 通电线圈在磁场中受力运动。【课堂活动】如果在线圈越过平衡位置后停止对线圈供电，由于惯性，线圈继续转动。转动半周后再继续供电，线圈不就可以持续转下去了吗？学做小小电动机。课外制作【课堂小结】课堂小结三【课堂检测】1.(2025 浙江省嘉兴市 ) 电动机在现代生产、生活中有广泛的应用。如图所示是电动机原理图，将通电线圈 abcd 置于磁场中，线圈的ab 、 cd 边受到 ______ ，使线圈转动起来。某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中 ______ 来实现倒车。课堂检测四【课堂检测】2. (2025 山西 ) 如图...
